Giải bài tập SGK Công nghệ lớp 12 bài 4: Linh kiện bán dẫn và IC

Giải bài tập SGK Công nghệ lớp 12 bài 4: Linh kiện bán dẫn và IC được thư viện VnDoc.com sưu tầm và biên soạn một cách kỹ càng, chọn lọc. Hy vọng tài liệu sẽ là tài liệu hữu ích giúp quá trình học tập của các em được tốt hơn.

VnDoc.com xin gửi tới bạn đọc bài viết Giải bài tập SGK Công nghệ lớp 12 bài 4: Linh kiện bán dẫn và IC để bạn đọc cùng tham khảo. Bài viết được tổng hợp lời giải của 4 bài tập trong sách giáo khoa môn Công nghệ lớp 12 bài 4 về Linh kiện và IC. Mời các bạn cùng tham khảo chi tiết và tải về tại đây nhé.

Câu 1 trang 24 SGK Công nghệ 12

Trình bày cấu tạo, kí hiệu, phân loại và công dụng của điot bán dẫn.

Trả lời:

Cấu tạo:

Linh kiện bán dẫn có 1 lớp tiếp giáp P-N, có hai cực A, K.

Giải bài tập SGK Công nghệ lớp 12 bài 4: Linh kiện bán dẫn và IC

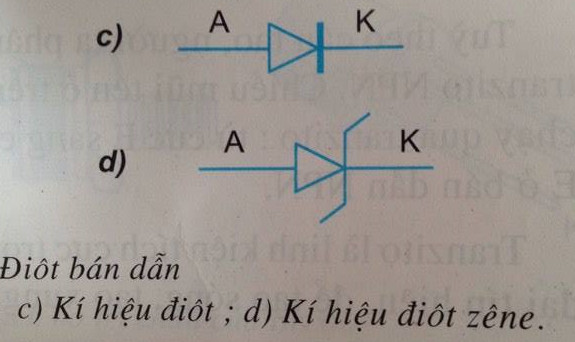

Kí hiệu:

Phân loại:

  • Theo chế tạo:
    • Điôt tiếp điểm.
    • Điôt tiếp mặt.
  • Theo chức năng:
    • Điôt ổn áp
    • Điôt chỉnh lưu

Công dụng:

  • Điôt tiếp điểm: Chỗ tiếp giáp rất nhỏ, chỉ cho dòng điện nhỏ đi qua, dùng để tách sóng và trộn tần.
  • Điôt tiếp mặt: Chỗ tiếp giáp có diện tích lớn, cho dòng điện lớn đi qua, dùng chỉnh lưu.

Mời bạn đọc cùng tham khảo thêm tại: Câu 1 SGK Công nghệ 12 bài 4

Câu 2 trang 24 SGK Công nghệ 12

Trình bày cấu tạo, kí hiệu, phân loại và công dụng của tranzito.

Trả lời:

Cấu tạo: Linh kiện bán dẫn có 2 lớp tiếp giáp P – N và có 3 cực (E, B, C)

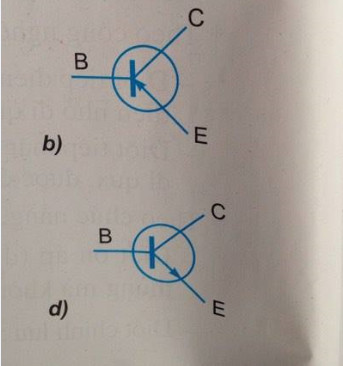

Kí hiệu:

Giải bài tập SGK Công nghệ lớp 12 bài 4: Linh kiện bán dẫn và IC

Phân loại:

  • PNP
  • NPN

Sơ đồ cấu tạo và kí hiệu trong mạch điện: hình 4.3 SGK

Công dụng: Dùng để khuếch đại, tách sóng và xung ...

Mời bạn đọc cùng tham khảo thêm tại: Câu 2 SGK Công nghệ 12 bài 4

Câu 3 trang 24 SGK Công nghệ 12

Tirixto thường được dùng để làm gì?

Trả lời:

Tirixto thường được dùng trong mạch chỉnh lưu có điều khiển, bằng cách điều khiển cho UGK xuất hiện sớm hay muộn, qua đó thay đổi giá trị của điện áp ra.

Mời bạn đọc cùng tham khảo thêm tại: Câu 3 SGK Công nghệ 12 bài 4

Câu 4 trang 24 SGK Công nghệ 12

Hãy so sánh sự giống nhau và khác nhau về nguyên lí làm việc giữa triac và tirixto.

Trả lời:

  • Giống nhau: Triac và tirixto điều là các thiết bị điều khiển dòng điện xoay chiều.
  • Khác nhau: tirixto dùng chỉnh lưu dòng điện theo 1 chiều nhất định còn Triac dùng điều khiển dòng điện theo cả hai chiều.

Mời bạn đọc cùng tham khảo thêm tại: Câu 4 SGK Công nghệ 12 bài 4
