Cấu tạo, kí hiệu, phân loại và công dụng của điot bán dẫn

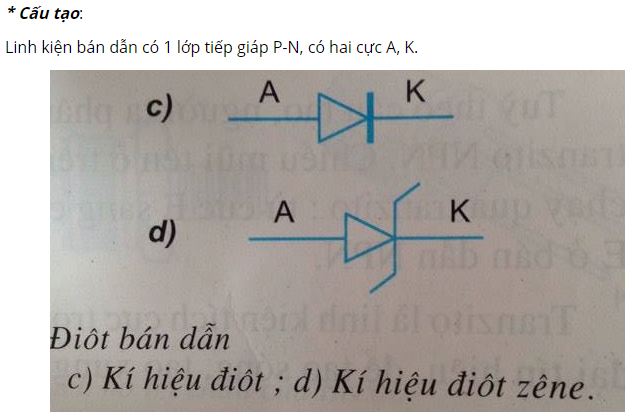

Kí hiệu:

* Phân loại:

+ Theo chế tạo:

- Điôt tiếp điểm.

- Điôt tiếp mặt.

+ Theo chức năng:

- Điôt ổn áp:

- Điôt chỉnh lưu:

* Công dụng:

+ Điôt tiếp điểm: Chỗ tiếp giáp rất nhỏ, chỉ cho dòng điện nhỏ đi qua, dùng để tách sóng và trộn tần.

+ Điôt tiếp mặt: Chỗ tiếp giáp có diện tích lớn, cho dòng điện lớn đi qua, dùng chỉnh lưu.

- Cấu tạo của điôt bán dẫn: có một miếng giáp P-N, có vỏ bọc bằng thủy tinh, nhựa hoặc kim loại. Có hai dây dẫn ra là hai điện cực: anôt (A) và catôt (K).

- Kí hiệu:

- Phân loại:

+ Theo công nghệ chế tạo: điôt tiếp điểm và điôt tiếp mặt.

+ Theo chức năng: điôt ổn áp và điôt chỉnh lưu.

- Công dụng:

+ Tách sóng và trộn tần;

+ Chỉnh lưu;

+ Ổn định điện áp một chiều;

+ Biến đổi điện áp xoay chiều thành dòng điện một chiều.
