Nêu kí hiệu, số liệu kĩ thuật và công dụng của tụ điện trong mạch điện

Tụ điện:

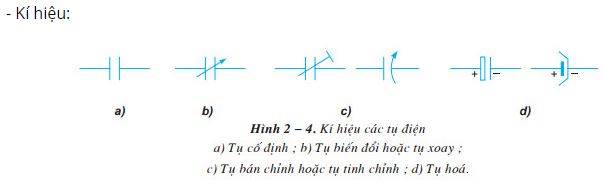

- Kí hiệu: C

- Số liệu kĩ thuật: Trị số điện dung, điện áp định mức, dung kháng của dòng điện.

- Công dụng: Ngăn cách dòng điện một chiều và cho dòng điện xoay chiều đi qua. Khi mắc phối hợp với cuộn cảm sẽ hình thành mạch cộng hưởng.

Mình chép trong bài Giải bài tập SGK Công nghệ 12 bài 2 này bạn ơi

- Số liệu kĩ thuật:

a) Trị số điện dung:

Cho biết khả năng tích luỹ điện trường của tụ điện khi có điện áp đặt lên hai cực của tụ điện.

- Đơn vị đo là fara (F). Các ước số:

+ 1 F =10-6F

+ 1 nF =10-9F

+ 1 pf = 10-12F.

b) Điện áp định mức: (Uđm­)

c) Dung kháng của tụ điện:

XC=12πfcXC=12πfc

- Công dụng:

Ngăn cản dòng điện 1 chiều và cho dòng điện xoay chiều đi qua.
