Câu 1 trang 45 SGK Công nghệ 12

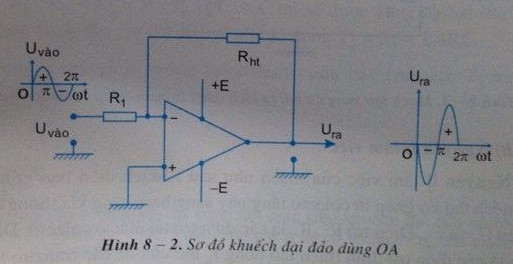

Mạch khuếch đại dùng OA mắc kiểu khuếch đại đảo có những đặc điểm gì? Muốn điều chỉnh hệ số khuếch đại của mạch điện thì làm thế nào?

Trả lời:

Tín hiệu vào qua R₁ đưa đến đầu vào đảo của OA. Kết quả điện áp ở đầu ra ngược dấu với điện áp ở đầu vào và đã được khuếch đại lên.

Hệ số khuếch đại điện áp:

Mời bạn đọc cùng tham khảo thêm: Câu 1 SGK Công nghệ 12 bài 8

Câu 2 trang 45 SGK Công nghệ 12

Trong mạch tạo xung đa hài tự dao động, nếu nguồn cấp là 4,5V và thay các điện trở tải R1, R2 bằng các điot quang (LED) thì hiện tượng gì sẽ xảy ra?

Trả lời:

Hai điôt đó luân phiên sáng, tối nhấp nháy. Khi tranzito nào mở có dòng điện chạy qua thì điốt đó sáng còn điôt kia tối, rồi đảo lại và chu kì cứ thế tiếp diễn.

Mời bạn đọc cùng tham khảo thêm: Câu 2 SGK Công nghệ 12 bài 8

Câu 3 trang 45 SGK Công nghệ 12

Khi cần thay đổi chu kì của mạch đa hài thì làm thế nào?

Trả lời:

Căn cứ vào chu kì xng: T_x = 1,4 RC

Ta chỉ cần thay đổi trị số tụ điện C.

Nếu tăng trị số C, chu kì sẽ rộng ra, tần số nhấp nháy sẽ chậm lại.

Mời bạn đọc cùng tham khảo thêm: Câu 3 SGK Công nghệ 12 bài 8

Câu 4 trang 45 SGK Công nghệ 12

Làm thế nào để đổi xung đa hài đối xứng thành xung đa hài không đối xứng?

Trả lời:

Để đổi xung đa hài đối xứng thanh xung đa hài không đối xứng bằng cách thay trị số điện dung của một trong hai tụ điện C₁ và C₂. Từ đó sẽ tạo ra xung đa hài không đối xứng.

Mời bạn đọc cùng tham khảo thêm: Câu 4 SGK Công nghệ 12 bài 8
