Thực hành bài 28 trang 96 SGK Công Nghệ 8

I. CHUẨN BỊ

• Vật liệu: 1 bộ đùm trước xe đạp
• Dụng cụ: mỏ lết, cờ lê, tua vít, kìm, giẻ lau, dầu, mỡ, xà phòng...

II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH

1. Tìm hiếu cấu tạo ổ trước và ổ sau xe đạp

Cấu tạo ổ trục trước và sau xe đạp gồm:

• Moay ơ: để lắp nan hoa (đũa xe) đồng thời đê lắp nồi ổ trục.
• Trục: hai đầu có ren M10 x 1 (hoặc M8 x 1).
• Côn xe: cùng với bi và nồi tạo thành ổ trục.
• Đai ốc hãm: giữ côn ở vị trí cố định.
• Đai ốc, vòng đệm: bắt cố định trục vào càng xe

2. Quy trình tháo, lắp ổ trục trước và sau

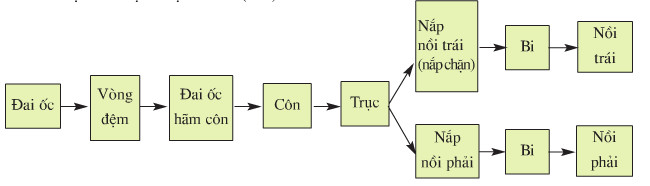

a. Quy trình tháo

b. Quy trình lắp

(Ngược với quy trình tháo)

c. Yêu cầu sau khi tháo lắp

• Các ổ trục quay trơn, nhẹ, không đảo
• Các mối ghép ren phải được siết chặt, chắc chắn.
• Các chi tiết không được hư hại, không để dầu mỡ bám bẩn vào moay-ơ

III. BÁO CÁO THỰC HÀNH
