Câu 1 trang 198 SGK Công Nghệ 8
Tại sao cần phải thiết kế trước khi lắp đặt mạch điện?
Hướng dẫn trả lời
Thiết kế mạch điện để lắp cho đúng, cho tiết kiệm, phù hợp với yêu cầu sử dụng.
Quan sát thì không phân biệt được, phải đo mới biết.
Câu 2 trang 198 SGK Công Nghệ 8
Công việc thiết kế mạch điện gồm những bước nào?
Hướng dẫn trả lời
Bước 1: Xác định mạch điện dùng để làm gì?
Bước 2: Đưa ra các phương án thiết kế và lựa chọn phương án thích hợp
Bước 3: Chọn thiết bị và đồ dùng điện thích hợp cho mạch điện.
Bước 4: Lắp thử và kiểm tra mạch điện có làm việc theo đúng mục đích thiết kế không?
- Xác định nhu cầu sử dụng
- Đưa ra các phương án
- Lựa chọn phương án thích hợp
- Xác định những phần tử cần thiết
Câu 3 trang 198 SGK Công Nghệ 8
Vẽ sơ đồ nguyên lý của mạch điện cần chú ý những điểm gì?
Hướng dẫn trả lời
Cần lưu ý những điểm sau:
- Mạch nguồn thường được vẽ nằm ngang.
- Vị trí của các thiết bị đóng - cắt, bảo vệ, lấy điện và đồ dùng điện.
- Vẽ đúng các kí hiệu điện.
- Công tắc vẽ ở trạng thái cắt mạch.
Câu 4 trang 198 SGK Công Nghệ 8
Em hãy thiết kế một mạnh điện chiếu sáng theo yêu cầu của mình?
Hướng dẫn trả lời

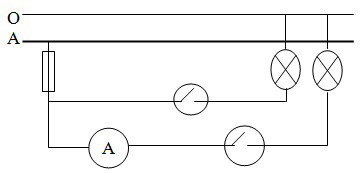

Sơ đồ nguyên lý mạch điện gồm: 1 cầu chì, 2 công tắc điều khiển 2 bóng đèn và 1 ampe kế.
