Giải Công nghệ 8 bài 10: Bài tập thực hành: Đọc bản vẽ chi tiết đơn giản có hình cắt

Soạn Công nghệ 8 bài 10

Mời các bạn tham khảo Soạn Công nghệ 8 bài 10: Bài tập thực hành: Đọc bản vẽ chi tiết đơn giản có hình cắt do VnDoc tổng hợp và đăng tải sau đây. Tài liệu sẽ giúp các em hệ thống lại những kiến thức đã học trong bài, định hướng phương pháp giải các bài tập cụ thể. Sau đây mời các bạn tham khảo chi tiết.

Thực hành bài 10 trang 33 Công Nghệ 8

I. Chuẩn bị

- Thước, ê ke, compa, bút chì, tẩy

- SGK, vở ghi.

II. Nội dung

- Đọc khung tên.

- Đọc hình biểu diễn.

- Đọc kích thước.

- Đọc yêu cầu kĩ thuật.

- Tổng hợp.

III. Các bước tiến hành

- Cần nắm vững cách đọc bản vẽ chi tiết

- Đọc bản vẽ vòng đai theo trình tự

- Kẻ bảng theo mẫu 9.1 vào bài làm và ghi phần trả lời vào bảng

Bảng 10.1:

Trình tự đọc

Nội dung cần tìm hiểu

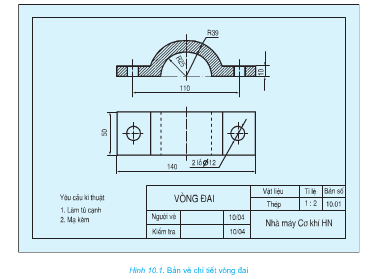

Bản vẽ vòng đai(h10.1)

1.Khung tên

-Tên gọi chi tiết

-Vật liệu

-Tỉ lệ

-Vòng đai

-Thép

-1:2

2.Hình biểu diễn

-Tên gọi hình chiếu

-Vị trí hình cắt

-Hình chiếu bằng

-Hình cắt ở hình chiếu đứng

3.Kích thước

-Kích thước chung của chi tiết

-Kích thước các phần chi tiết

-Chiều dài 140, chiều rộng 50, R39

-Bán kính vòng trong R25

-Chiều dày 10

-Khoảng cách 2 lỗ 110

-Đường kính 2 lỗ Φ 12

4.Yêu cầu kĩ thuật

-Gia công

-Xử lý bề mặt

-Làm từ cạnh

-Mạ kẽm

5.Tổng hợp

-Mô tả hình dạng và cấu tạo của chi tiết

-Công dụng của chi tiết

Phần giữa chi tiết là nửa hình ống trụ, hai bên hình hộp chữ nhật có lỗ tròn

-Dùng để ghép nối chi tiết hình trụ với các chi tiết khác

IV. Nhận xét và đánh giá

Giải bài tập SGK Công nghệ lớp 8 bài 10: Bài tập thực hành: Đọc bản vẽ chi tiết đơn giản có hình cắt

.......................................
