Hình 25.1 vẽ mặt số của một vôn kế. Hãy cho biết:

a. Giới hạn đo của vôn kế này.

b. Độ chia nhỏ nhất.

c. Số chỉ của vôn kế khi kim ở vị trí (1).

d. Số chỉ của vôn kế khi kim ở vị trí (2).

Một acquy có suất điện động và điện trở trong là ξ = 6V và r = 0,6 Ω. Sử dụng acquy này thắp sáng bóng đèn có ghi 6V – 3W. Tính cường độ dòng điện chạy trong mạch và hiệu điện thế giữa hai cực của acquy khi đó.

Đổi đơn vị cho các giá trị sau đây:

a. 500kV = ... V

b. 220V = ... kV

c. 0,5V = ... mV

d. 6kV = ... V

Trình bày các cách mắc nguồn điện thành bộ nguồn nối tiếp, và thành bộ nguồn song song. Trong từng trường hợp hãy viết công thức tính suất điện động của bộ nguồn và điện trở trong của nó.

Hãy trình bày các mối quan hệ trong đoạn mạch có chứa nguồn điện.

Dòng điện chạy qua đoạn mạch chứa nguồn điện có chiều như thế nào?

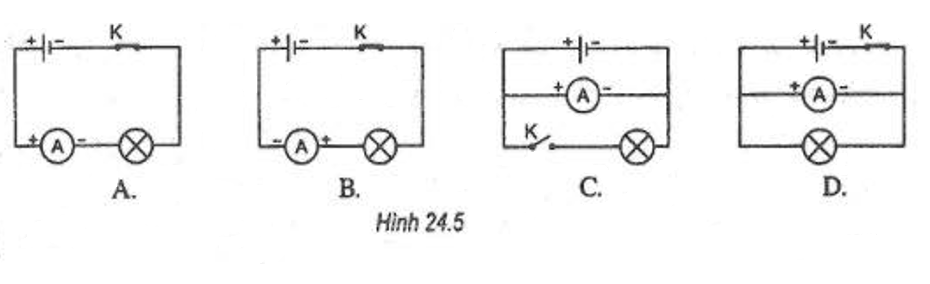

Ampe kế trong sơ đồ nào ở hình 24.5 được mắc đúng để đo cường độ dòng điện chạy qua bóng đèn?

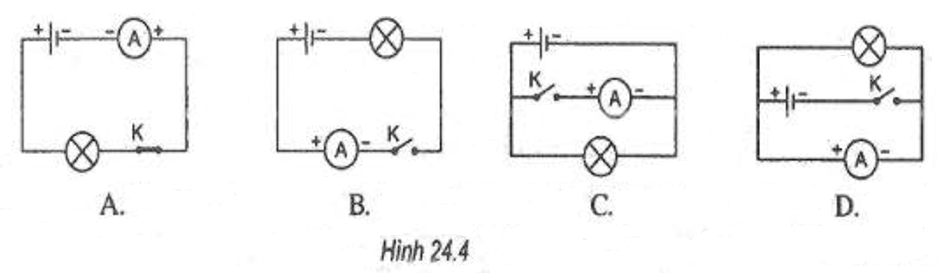

Trong các mạch điện có sơ đồ dưới đây, các công tắc K ở chế độ được biểu diễn như hình 24.4. Hỏi ampe kế mắc trong sơ đồ nào có chỉ số khác 0?

Ampe kế trong sơ đồ mạch điện nào dưới đây mắc đúng?

Ampe kế có giới hạn đo là 50mA phù hợp để đo cường độ dòng điện nào dưới đây?

A. Dòng điện đi qua bóng đèn pin có cường độ 0,35A.

B. Dòng điện đi qua đèn điôt phát quang có cường độ là 28mA.

C. Dòng điện đi qua nam châm điện có cường độ là 0,8A.

D. Dòng điện đi qua bóng đèn xe máy có cường độ là 0,50A.

Khi bóng đèn pin sáng bình thường thì dòng điện chạy qua nó cường độ vào khoảng 0,3A. Nên sử dụng ampe kế có giới hạn nào dưới đây là thích hợp nhất để đo cường độ dòng điện này?

A. 0,3A

B. 1,0A

C. 250mA

D. 0,5A

Dưới đây là một số thao tác, đúng hoặc sai, khi sử dụng ampe kế:

1. Điều chỉnh kim chỉ thị về vạch số 0.

2. Chọn thang đo có giới hạn đo nhỏ nhất.

3. Mắc dụng cụ đo xen vào một vị trí của mạch điện, trong đó chốt âm của dụng cụ được mắc về phía cực dương của nguồn điện, còn chốt dương được mắc về phía cực âm của nguồn điện.

4. Đóng công tắc, đọc số chỉ trên dụng cụ đo theo đúng qui tắc.

5. Chọn thang đo phù hợp, nghĩa là thang đo cần có giới hạn đo lớn gấp khoảng 1,5 đến 2 lần giá trị ước lượng cần đo.

6. Mắc dụng cụ đo xen vào 1 vị trí của mạch điện, trong đó chốt dương của dụng cụ được mắc với cực (+) của nguồn điện, còn chốt (-) được mắc về phía cực âm.

7. Ngắt công tắc, ghi lại giá trị vừa đo được.

Khi sử dụng ampe kế để tiến hành một phép đo thì cần thực hiện những thao tác nào nêu ở trên và theo trình tự nào dưới đây?

A. 1 -> 2 -> 3 -> 4 -> 7

B. 2 -> 6 -> 1 -> 4 -> 7

C. 5 -> 6 -> 1 -> 4 -> 7

D. 3 -> 1 -> 2 -> 4 -> 7
