Lý thuyết Khoa học tự nhiên 9 Kết nối tri thức bài 12
Lý thuyết Khoa học tự nhiên lớp 9 bài 12: Đoạn mạch nối tiếp, song song tổng hợp đầy đủ những kiến thức trọng tâm trong bài, giúp học sinh nắm vững kiến thức được học trong bài. Nội dung được trình bày ngắn gọn, khoa học, dễ hiểu, kết hợp cùng Infographic KHTN 9 trực quan, sinh động, giúp các em ghi nhớ kiến thức lâu hơn và vận dụng hiệu quả trong học tập cũng như thực hành.
Bài 12: Đoạn mạch nối tiếp, song song

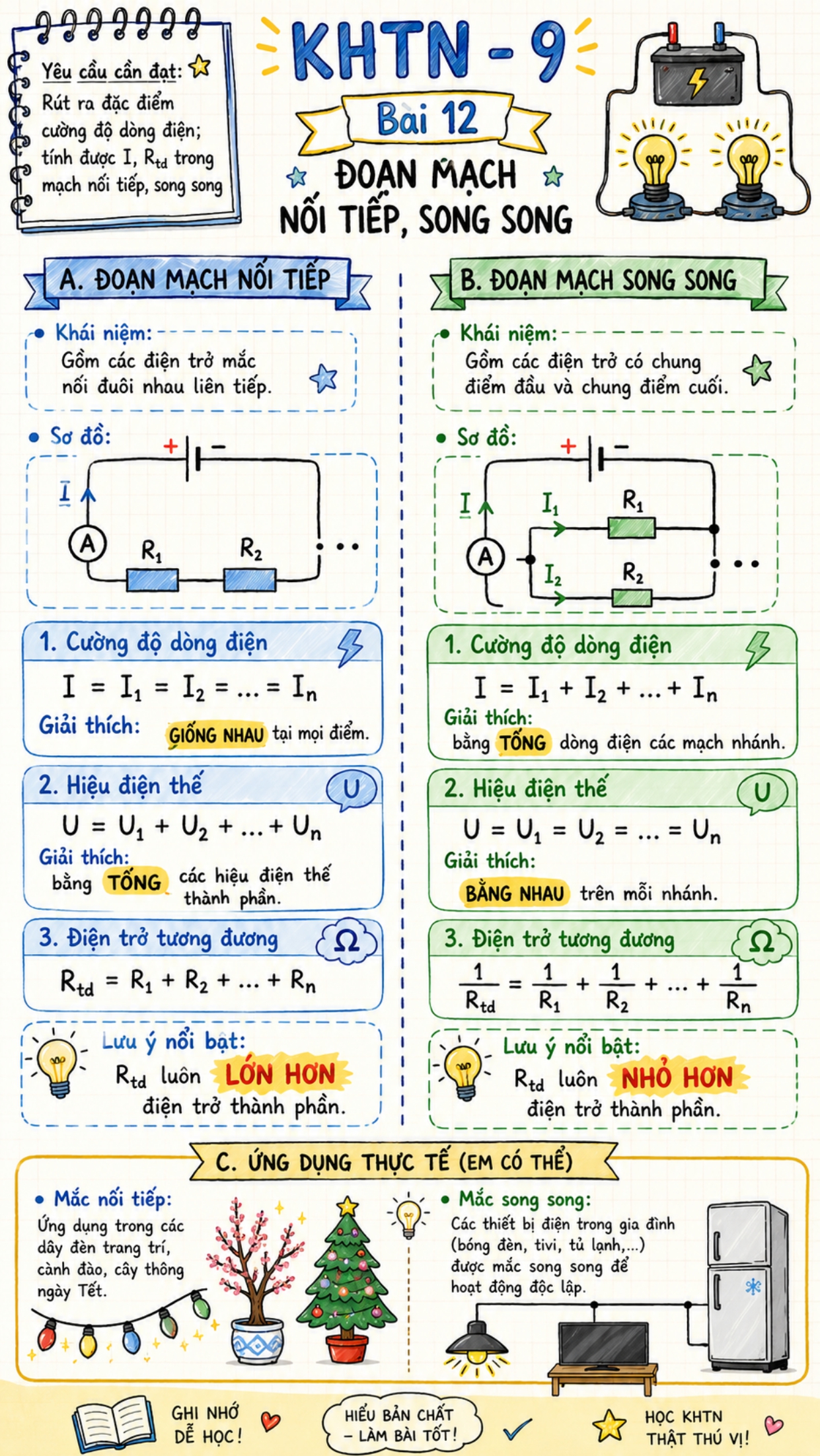

A. Infographic KHTN 9 bài 12
B. Lý thuyết KHTN 9 bài 12
I. Đoạn mạch nối tiếp
Điện trở tương đương của đoạn mạch là điện trở có thể thay thế các điện trở của đoạn mạch sao cho với cùng hiệu điện thế đặt vào hai đầu đoạn mạch thì cường độ dòng điện chạy qua đoạn mạch vẫn có giá trị như trước.
|
Đặc điểm của đoạn mạch nối tiếp |
||
|
- Điện trở tương đương của đoạn mạch gồm hai điện trở R1, R2 mắc nối tiếp: Rtđ = R1 + R2 - Điện trở tương đương của đoạn mạch gồm n điện trở R1, R2, … Rn mắc nối tiếp: Rtđ = R1 + R2 + … + Rn |
- Cường độ dòng điện chạy trong đoạn mạch gồm hai điện trở mắc nối tiếp: I = I1 = I2 - Cường độ dòng điện chạy trong đoạn mạch gồm n điện trở mắc nối tiếp: I = I1 = I2 = … = In |
- Hiệu điện thế của đoạn mạch gồm hai điện trở mắc nối tiếp: U = U1 + U2 - Hiệu điện thế của đoạn mạch gồm n điện trở mắc nối tiếp: U = U1 + U2 + … + Un |
II. Đoạn mạch song song
|
Đặc điểm của đoạn mạch song song |
||
|
- Điện trở tương đương của đoạn mạch gồm hai điện trở R1, R2 mắc nối tiếp:
- Điện trở tương đương của đoạn mạch gồm n điện trở R1, R2, … Rn mắc nối tiếp: |
- Cường độ dòng điện chạy trong đoạn mạch gồm hai điện trở mắc nối tiếp: I = I1 + I2 - Cường độ dòng điện chạy trong đoạn mạch gồm n điện trở mắc nối tiếp: I = I1 + I2 + … + In |
- Hiệu điện thế của đoạn mạch gồm hai điện trở mắc nối tiếp: U = U1 = U2 - Hiệu điện thế của đoạn mạch gồm n điện trở mắc nối tiếp: U = U1 = U2 = … = Un |
