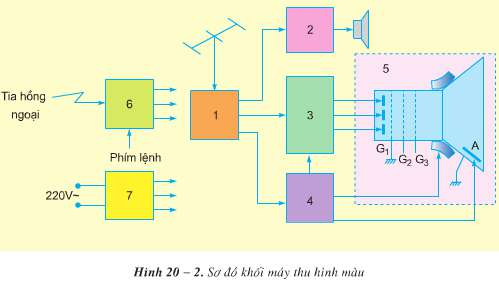

Nêu nguyên lí làm việc của máy thu hình màu qua sơ đồ khối

1. Khối cao tần, trung tần, tách sóng: Nhận tín hiệu cao tần từ anten, KĐ, xử lí, tách sóng hình, tự động điều chỉnh tần số ngoại sai và hệ số KĐ.

2. Khối xử lí tín hiệu âm thanh: Nhận tín hiệu sóng mang âm thanh, KĐ, tách sóng điều tần và khuếch đại âm tần để phát ra loa.

3. Khối xử lí tín hiệu hình: Nhận tín hiệu hình, KĐ, giải mã màu, sau đó KĐ ba tín hiệu màu đỏ, lục lam rồi đưa đến ba catôt đèn hình màu.

4. Khối đồng bộ và tạo xung quét: Tách xung đồng bộ dòng, xung đồng bộ mành và tạo xung quét dòng, xung quét mành đưa đến cuộn lái tia của đèn hình. Đồng thời còn tạo ra cao áp đưa tới anôt đèn hình.

5. Khối phục hồi hình ảnh: Nhận tín hiệu hình ảnh màu, tính hiệu quét để phục hồi hình ảnh hiện lên màn hình.

6. Khối xử lí và điều khiển: Nhận lệnh điều khiển từ xa hay từ phím bấm để điều khiển các hoạt động của máy.

7. Khối nguồn: Tạo các mức điện áp cần thiết cung cấp cho máy làm việc.
