Vẽ sơ đồ khối chức năng của mạch điện một chiều

Trong bài Giải bài tập SGK Công nghệ 12 bài 7 có chi tiết đầy đủ đáp án đấy bạn

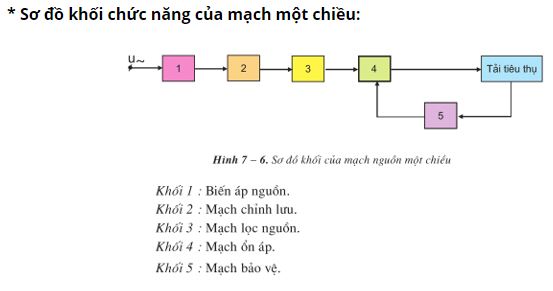

* Nhiệm vụ của từng khối:

- Khối 1 là biến áp nguồn: dùng để đổi điện xoay chiều 220 V thành các mức điện áp cao lên hay thấp xuống tuỳ theo yêu cầu của tải.

- Khối 2 là mạch chỉnh lưu: Dùng các điôt tiếp mặt để đổi điện xoay chiều thành điện một chiều.

- Khối 3 là mạch lọc nguồn: Để lọc, san bằng độ gợn sóng, giữ cho điện áp một chiều ra trên tải được bằng phẳng.

- Khối 4 là mạch ổn định điện áp một chiều: dùng để giữ cho mức điện áp một chiều ra trên tải luôn luôn ổn định.

* Nhiệm vụ của từng khối:

- Khối 1 là biến áp nguồn: dùng để đổi điện xoay chiều 220 V thành các mức điện áp cao lên hay thấp xuống tuỳ theo yêu cầu của tải.

- Khối 2 là mạch chỉnh lưu: Dùng các điôt tiếp mặt để đổi điện xoay chiều thành điện một chiều.

- Khối 3 là mạch lọc nguồn: Để lọc, san bằng độ gợn sóng, giữ cho điện áp một chiều ra trên tải được bằng phẳng.

- Khối 4 là mạch ổn định điện áp một chiều: dùng để giữ cho mức điện áp một chiều ra trên tải luôn luôn ổn định.
