Giải VTH Khoa học tự nhiên 8 Kết nối tri thức bài 22

VnDoc xin giới thiệu bài Giải vở thực hành Khoa học tự nhiên 8 bài 22: Mạch điện đơn giản có đáp án chi tiết cho từng câu hỏi chương trình sách mới. Thông qua đây các em học sinh đối chiếu với lời giải của mình, hoàn thành bài tập hiệu quả.

Bài: Mạch điện đơn giản

Bài 22.1 trang 7 Vở thực hành KHTN 8: Có một pin, một bóng đèn pin, một công tắc, các đoạn dây nối. Làm cách nào để bóng đèn pin phát sáng?

Lời giải:

Để bóng đèn pin phát sáng, ta phải dùng các đoạn dây nối để nối các dụng cụ: pin, bóng đèn, công tắc với nhau thành một mạch kín.

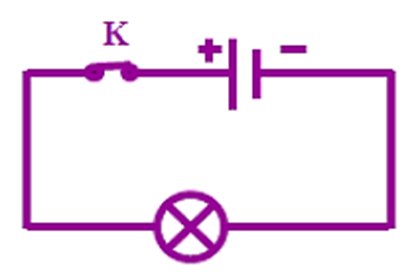

Bài 22.2 trang 7 Vở thực hành KHTN 8: Vẽ sơ đồ của mạch điện trong Hình 22.1 SGK KHTN 8.

Lời giải:

Vẽ sơ đồ của mạch điện trong Hình 22.1 SGK KHTN 8

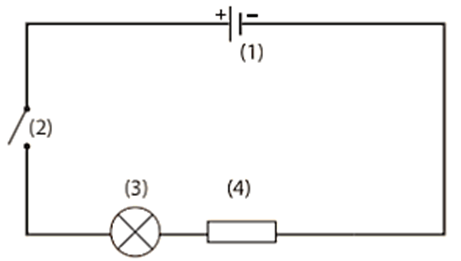

Bài 22.3 trang 8 Vở thực hành KHTN 8: Gọi tên các thiết bị được đánh số từ (1) đến (4) ở sơ đồ mạch điện sau:

Gọi tên các thiết bị được đánh số từ (1) đến (4)

Lời giải:

Tên các thiết bị được đánh số từ (1) đến (4) ở sơ đồ mạch điện là

(1) – nguồn điện

(2) – công tắc mở

(3) – bóng đèn

(4) – điện trở

Bài 22.4 trang 8 Vở thực hành KHTN 8: Mắc mạch điện gồm pin, bóng đèn, công tắc, dây nối. Tìm các nguyên nhân dẫn tới việc đèn không sáng.

Lời giải:

Nguyên nhân dẫn tới việc đèn không sáng:

- Bóng đèn hỏng hoặc bóng đèn tiếp xúc không tốt với đế đèn.

- Các chốt nối dây lỏng.

- Pin cũ hết điện.

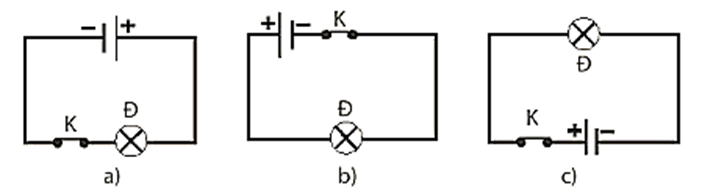

Bài 22.5 trang 8 Vở thực hành KHTN 8: Hãy vẽ mũi tên chỉ chiều dòng điện trong các sơ đồ mạch điện dưới đây:

Hãy vẽ mũi tên chỉ chiều dòng điện trong các sơ đồ

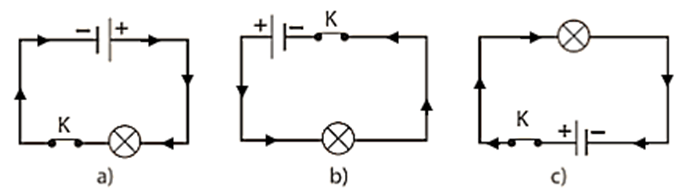

Lời giải:

Hãy vẽ mũi tên chỉ chiều dòng điện trong các sơ đồ

Bài 22.6 trang 8 Vở thực hành KHTN 8: Trong mạng điện gia đình em có sử dụng cầu chì không? Nếu có thì cầu chì mắc ở vị trí nào? Cầu chì có công dụng gì?

Lời giải:

Trong mạng điện của gia đình có sử dụng cầu chì, được mắc nối tiếp với các thiết bị điện ở ngay đầu nguồn điện. Cầu chì bảo vệ các thiết bị điện khác trong mạch điện không bị hỏng khi vì một lí do nào đó, dòng điện trong mạch đột ngột tăng quá mức.

Bài 22.7 trang 9 Vở thực hành KHTN 8: Trong mạng điện nhà em có sử dụng cầu dao tự động không? Nó được đặt ở vị trí nào? Cầu dao có công dụng gì?

Lời giải:

Trong mạng điện nhà em có sử dụng cầu dao tự động, được đặt ở đầu các mạch điện chính. Cầu dao có công dụng tự động ngắt mạch điện để các thiết bị điện không bị hỏng khi dòng điện đột ngột tăng quá mức.

Bài 22.8 trang 9 Vở thực hành KHTN 8: Trong gia đình em có thiết bị điện nào dùng rơle? Rơle trong các thiết bị đó có công dụng gì?

Lời giải:

Trong gia đình em có thiết bị điện dùng rơle, được dùng trong máy bơm nước, bếp từ.

Rơle trong các thiết bị đó có công dụng tự điều khiển đóng, ngắt mạch điện.

Bài 22.9 trang 9 Vở thực hành KHTN 8: Nhà em có lắp chuông điện không? Chuông điện thường được đặt ở vị trí nào trong nhà? Nó có công dụng gì?

Lời giải:

Nhà em có lắp chuông điện. Chuông điện thường được đặt ở cửa nhà. Nó có công dụng phát ra âm thanh báo hiệu, khi có người ấn chuông.

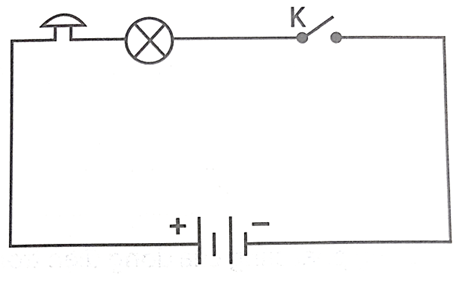

Bài 22.10 trang 9 Vở thực hành KHTN 8: Quan sát sơ đồ mạch điện trong hình dưới và cho biết trong mạch gồm những thành phần nào. Thiết bị nào cung cấp điện, thiết bị nào tiêu thụ điện? Xác định chiều của dòng điện khi đóng công tắc điện.

Quan sát sơ đồ mạch điện trong hình dưới

Lời giải:

Trong mạch gồm nguồn điện (2 pin), công tắc K, bóng đèn, chuông điện.

Thiết bị cung cấp điện là 2 pin, thiết bị tiêu thụ điện là bóng đèn, chuông điện.

Chiều dòng điện chạy khi công tắc đóng đi từ cực dương của nguồn điện tới chuông điện, bóng đèn, công tắc và đến cực âm của nguồn điện.

>>> Bài tiếp theo: Giải VTH Khoa học tự nhiên 8 Kết nối tri thức bài 23

Trên đây là toàn bộ lời giải Giải Vở thực hành KHTN lớp 8 bài 22: Mạch điện đơn giản Kết nối tri thức với cuộc sống. Các em học sinh tham khảo thêm KHTN lớp 8 Chân trời sáng tạo KHTN lớp 8 Cánh Diều. VnDoc liên tục cập nhật lời giải cũng như đáp án sách mới của SGK cũng như SBT các môn cho các bạn cùng tham khảo.
