Bài: Khái niệm về điện tử số và các cổng logic cơ bản
I. Khái niệm về tín hiệu số
- Là một chuỗi tín hiệu rời rạc có biên độ không đổi trong một khoảng thời gian nhất định.
- Thường được biểu diễn dưới dạng các mức điện áp theo thời gian.
- Tốc độ bit là số bit trong một giây:
\(R=\frac{1}{T}\)
T: khoảng thời gian kéo dài một bit.
II. Một số cổng logic cơ bản
1. Cổng NOT
- Chức năng: thực hiện phép logic "đảo" đối với đầu vào.
- Kí hiệu:
- Hàm: \(Q=\bar{A}\)
2. Cổng AND
- Chức năng: thực hiện phép logic "và" đối với hai đầu vào A và B, đưa kết quả tới đầu ra Q.

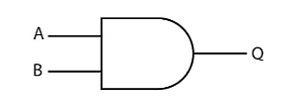

- Kí hiệu:
- Hàm: Q = A.B
3. Cổng OR
- Chức năng: thực hiện phép logic "hoặc" đối với hai đầu vào A và B, đưa kết quả tới đầu ra Q
- Kí hiệu:
- Hàm: Q = A + B
4. Cổng NAND
- Chức năng: thực hiện phép logic "và đảo" đối với hai đầu vào A và B, đưa kết quả tới đầu ra Q
- Kí hiệu:
- Hàm: \(Q=\overline{A.B}\)
5. Cổng NOR
- Chức năng: thực hiện phép logic "hoặc đảo" đối với hai đầu vào A và B, đưa kết quả tới đầu ra Q
- Kí hiệu:
- Hàm: \(Q=\overline{A+B}\)
