Bài: Sơ đồ hệ thống điện trong gia đình
I. Sơ đồ hệ thống điện gia đình
- Khái niệm: là hình biểu diễn quy ước của một mạng điện trong gia đình, từ nguồn điện đến các phần tử đầu nối, đóng cắt, cung cấp điện cho các thiết bị điện, điện tử.
- Phân loại:
+ Sơ đồ nguyên lí
+ Sơ đồ lắp đặt

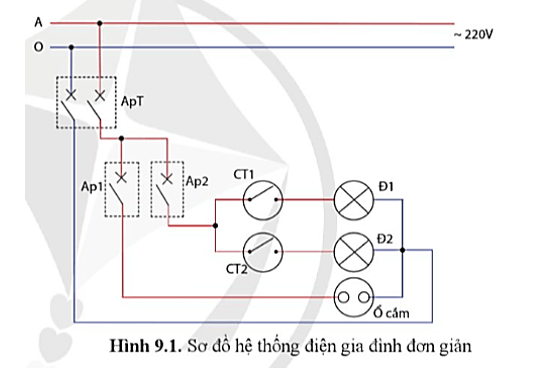

1. Sơ đồ nguyên lí
- Khái niệm: biểu diễn mối liên hệ điện của các phần tử trong hệ thống điện mà không thể hiện vị trí và cách lắp đặt của chúng.
- Chức năng: dùng để phân tích chức năng, nghiên cứu nguyên lí làm việc của hệ thống điện.
- Các bước vẽ sơ đồ:
+ Bước 1: Xác định các thiết bị điện có trong hệ thống điện.
+ Bước 2: Phân tích mối liên hệ của các thiết bị điện có trong hệ thống điện.
+ Bước 3: Vẽ sơ đồ.
• Vẽ dây nguồn
• Vẽ đường dây dẫn điện nối dây nguồn tới các thiết bị trong hệ thống điện.

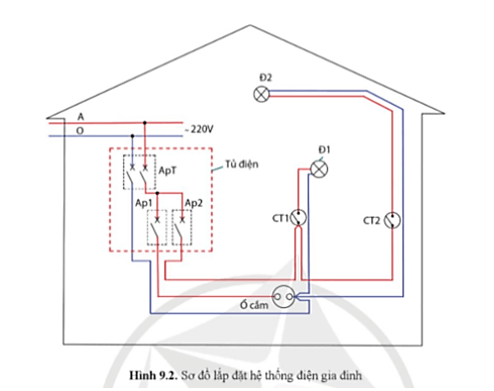

2. Sơ đồ lắp đặt
- Khái niệm: biểu thị vị trí và cách lắp đặt từng phần tử của hệ thống trong thực tế.
- Chức năng: dùng để dự trù vật liệu, lắp đặt, sửa chữa, bảo trì và bảo dưỡng các thiết bị điện của hệ thống điện
- Các bước vẽ sơ đồ:
+ Bước 1: Nghiên cứu sơ đồ nguyên lí.
+ Bước 2: Vẽ dây nguồn.
+ Bước 3: Xác định vị trí lắp đặt các thiết bị, đồ dùng điện.
+ Bước 4: Vẽ đường dây dẫn điện nổi các thiết bị, đồ dùng điện dựa theo sơ đồ nguyên lí.
II. Xác định thông số kĩ thuật cho các thiết bị điện trong hệ thống điện gia đình
1. Thiết bị truyền dẫn điện
- Thông số kĩ thuật của dây điện là: tiết diện dây.
- Xác định và lựa chọn tiết diện dây điện trong gia đình:
+ Tính dòng điện chạy trong dây điện:
\(I=\frac{P}{U_{\cosφ}}A\)
U: điện áp hệ thống điện trong gia đình (V)
P: công suất tiêu thụ của đồ dùng điện (W)
Cosφ: hệ số công suất đồ dùng điện
+ Tính tiết diện dây điện:
\(S=\frac{I}{J}\)
J: mật độ dòng điện trong dây điện (A/mm2)
- Lựa chọn J phụ thuộc kinh nghiệm người thiết kế theo độ an toàn, tuổi thọ, kinh phí, điều kiện môi trường, ...
- Lựa chọn dây điện có tiết diện ở cấp lớn hơn để đảm bảo an toàn.
- Cấp tiết diện tiêu chuẩn: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10 (mm2)
- Thực tế lựa chọn:
+ Thiết bị công suất dưới 1 kW: chọn dây điện lõi đồng tiết diện 2 × 1,5 mm2
+ Thiết bị công suất từ 1 kW đến 2 kW: chọn dây cáp điện PVC có hai lớp cách điện, tiết diện 2 × 2,5 mm2
2. Thiết bị đóng cắt và bảo vệ
- Thông số kĩ thuật là: điện áp định mức, dòng điện định mức, dòng điện bảo vệ.
- Xác định và lựa chọn thông số kĩ thuật của thiết bị đóng cắt và bảo vệ dựa vào:
+ Dòng điện trong dây điện (I)
Iđm ≥ 1,2I: đối với thiết bị không có động cơ điện
Iđm ≥ (2 ÷ 2,5)I: đối với thiết bị có động cơ điện
+ Điện áp (U)
Uđm ≥ Unguồn
