Bài: Bo mạch lập trình vi điều khiển
I. Giới thiệu về bo mạch lập trình vi điều khiển
- Việc lập trình cho vi điều khiển được thực hiện trên máy tính, sau đó mới nạp vào vi điều khiển thông qua một thiết bị gọi là bo mạch lập trình.
- Cung cấp các giao diện kết nối về điện và cơ khí nhằm đảm bảo tính tương thích và thuận tiện khi kết nối vi điều khiển với các thiết bị khác.

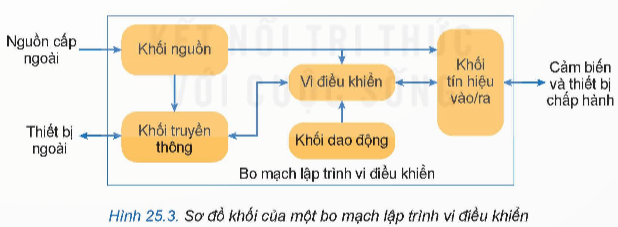

II. Cấu trúc của bo mạch lập trình vi điều khiển
- Khối nguồn: cung cấp nguồn nuôi ổn định cho các khối chức năng khác trên bo mạch.
- Vi điều khiển: lưu trữ và thực thi các chương trình phần mềm được nạp từ máy tính vào bo mạch.
- Khối dao động: đồng bộ hoạt động của các khối chức năng bên trong vi điều khiển.
- Khối truyền thông: trao đổi dữ liệu giữa vi điều khiển với các thiết bị bên ngoài trở nên thuận lợi.
- Khối tín hiệu vào/ra: kết nối các cổng vào/ra của vi điều khiển với cảm biến hay thiết bị chấp hành.
III. Ứng dụng bo mạch lập trình vi điều khiển

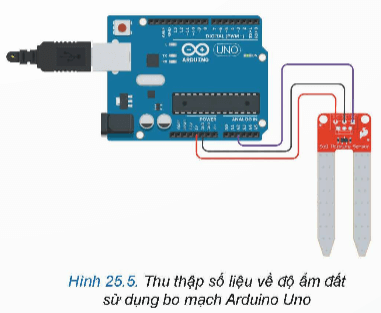

- Đo lường: đọc dữ liệu từ cảm biến thông qua lệnh đọc cổng vào tương ứng phục vụ cho các ứng dụng giám sát thông số.
- Điều khiển: điều khiển thiết bị theo kịch bản định trước, thông qua lệnh ghi vào cổng ra tương ứng.
IV. Công cụ lập trình cho bo mạch lập trình vi điều khiển
1. Các bước lập trình cho vi điều khiển
- Biên soạn mã nguồn theo một ngôn ngữ lập trình bậc cao.
- Kiểm tra và sửa lỗi
- Biên dịch mã nguồn sang mã máy
- Nạp mã máy vào vi điều khiển
2. Môi trường lập trình tích hợp
- Môi trường tích hợp là phần mềm cho phép hợp nhất tất cả các bước lập trình trên máy tính.
- Giao diện gồm:
+ Thanh công cụ cung cấp các nút chức năng cần thiết cho lập trình.
+ Cửa sổ lập trình thực chất là ứng dụng soạn thảo văn bản được bổ sung các tính năng hỗ trợ lập trình.
+ Cửa sổ thông báo liệt kê tất cả các thông báo của chương trình biên dịch khi lập trình viên yêu cầu IDE dịch mã nguồn sang mã máy.
