Lý thuyết Công nghệ 12 Kết nối tri thức bài 4

Với nội dung bài Lý thuyết Công nghệ 12 bài 4: Hệ thống điện quốc gia sách Kết nối tri thức hay nhất, ngắn gọn sẽ giúp học sinh nắm vững kiến thức trọng tâm, ôn luyện để học tốt môn Công nghệ 12 Điện Điện tử.

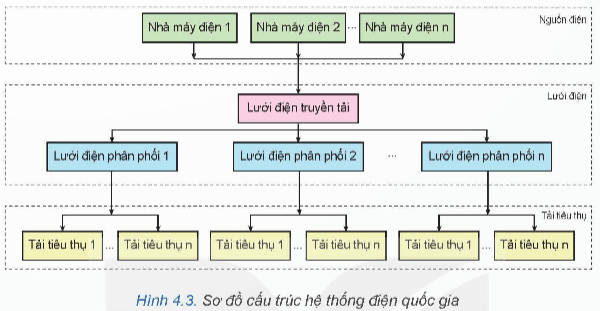

I. Cấu trúc chung của hệ thống điện quốc gia

Cấu trúc chung của hệ thống điện quốc gia gồm nguồn điện, lưới điện và tải tiêu thụ liên kết với nhau thành hệ thống thống nhất trong cả nước để thực hiện quá trình sản xuất, truyền tải, phân phối và tiêu thụ điện năng.

II. Vai trò của các thành phần trong hệ thống điện quốc gia

1. Nguồn điện

Tạo ra điện năng và cung cấp cho hệ thống điện quốc gia.

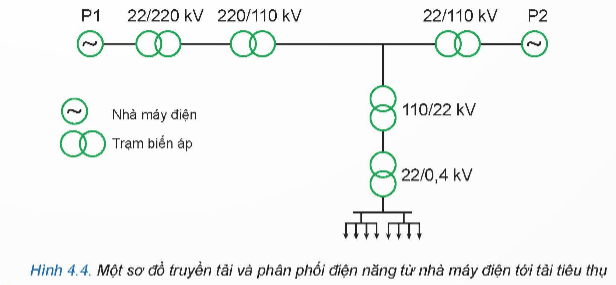

2. Lưới điện

- Vai trò: kết nối, truyền tải và phân phối điện năng từ nguồn đến nơi tiêu thụ trong phạm vi toàn quốc.

- Phân loại:

+ Lưới điện truyền tải: điện áp trên 110 kV, truyền tải điện năng từ trạm điện nguồn đến trạm điện phân phối chính.

+ Lưới điện phân phối: điện áp từ 110 kV trở xuống, truyền tải điện năng từ trạm điện phân phối chính đến tải.

a) Cấp điện áp của lưới điện

- Hạ áp: cấp điện áp đến 1 kV

- Trung áp: cấp điện áp trên 1 kV đến 35 kV

- Cao áp: cấp điện áp từ trên 35 kV đến 220 kV

- Siêu cao áp: cấp điện áp trên 220 kV

b) Thành phần của lưới điện

- Đường dây truyền tải và phân phối: kết nối nguồn điện, trạm biến áp và tải, có thể là cáp điện trên không hoặc cáp ngầm.

+ Đường dây truyền tải: đường dây cao áp, truyền tải điện năng từ nhà máy điện đến trạm biến áp phân phối chính.

+ Đường dây phân phối: đường dây trung áp và hạ áp, phân phối điện từ trạm biến áp phân phối đến nơi tiêu thụ.

- Trạm biến áp: chuyển đổi cấp điện áp từ điện áp thấp lên điện áp cao hoặc ngược lại.

- Hệ thống giám sát và điều khiển: giám sát và điều khiển lưới điện

3. Tải tiêu thụ

- Là các thiết bị tiêu thụ điện, biến điện năng thành các dạng năng lượng khác.

- Phân loại:

+ Tải sinh hoạt

+ Tải sản xuất
