Bài: Hệ thống điện trong gia đình

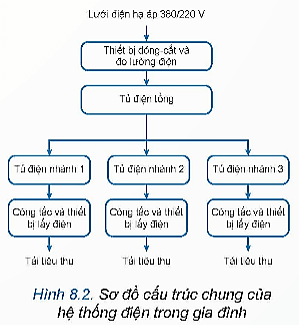

I. Cấu trúc chung của hệ thống điện trong gia đình
* Nhiệm vụ: phân phối điện năng từ mạng điện hạ áp cho các tải tiêu thụ là các thiết bị sử dụng điện trong gia đình.
* Cấu trúc:
- Thiết bị đóng – cắt nguồn và đo lường điện:
+ Vị trí: đặt trong tủ điện ngoài trời.
+ Nhiệm vụ:
• Thiết bị đóng - cắt nguồn: bảo vệ chống quá tải và đóng hoặc cắt nguồn điện từ lưới hạ áp cấp cho hệ thống điện qua thiết bị đo lường điện.
• Thiết bị đo lường điện: đo lượng điện năng tiêu thụ trong hệ thống điện.
- Tủ điện tổng:
+ Vị trí: đặt trong nhà
+ Nhiệm vụ: bảo vệ chống quá tải và đóng – cắt nguồn điện từ công tơ cấp cho hệ thống điện và các mạch nhánh.
- Các tủ điện nhánh:
+ Vị trí: đặt trong các phòng hoặc tầng nhà.
+ Nhiệm vụ: bảo vệ chống quá tải và đóng cắt nguồn điện mạch nhánh.
- Công tắc và thiết bị lấy điện:
+ Công tắc: đóng – cắt nguồn điện từ tủ điện nhánh cấp cho tải.
+ Thiết bị lấy điện: lấy điện từ hệ thống điện cấp cho tải.
- Dây dẫn điện: kết nối các thành phần, thiết bị trong lưới điện và truyền tải điện năng từ nguồn đến tải tiêu thụ.
II. Sơ đồ hệ thống điện trong gia đình
1. Sơ đồ nguyên lí
- Khái niệm: Thể hiện hoạt động và kết nối giữa các thiết bị trong hệ thống điện, không chỉ rõ vị trí lắp đặt cụ thể và khoảng cách đường dây nối giữa chúng.
- Quy trình vẽ sơ đồ nguyên lí:
+ Bước 1: Xác định mục đích và yêu cầu mạch điện.
+ Bước 2: Phân tích mối liên hệ điện của các phần tử.
+ Bước 3: Vẽ sơ đồ
2. Sơ đồ lắp đặt
- Khái niệm: Thể hiện vị trí kết nối các thiết bị trong hệ thống điện.
- Chức năng: dự trù nguyên vật liệu, thi công lắp đặt, xử lí, khắc phục sự cố điện.
- Quy trình vẽ:
+ Bước 1: thống kê số lượng thiết bị, phần tử đóng cắt, bảo vệ và cấp nguồn; kí hiệu thiết bị, phần tử điện;
+ Bước 2: xác định vị trí tải, các tủ điện, bảng điện, công tắc, thiết bị điều khiển.
+ Bước 3: vẽ đường dây nguồn, dây dẫn kết nối thiết bị và phần tử mạch điện, đảm bảo nối đúng, an toàn, giữ sơ đồ gọn gàng, dễ đọc.
