Mạch điện đơn giản
Với các dụng cụ: pin, bóng đèn, dây nổi, công tắc, để bóng đèn phát sáng ta phải nối chúng lại với nhau thành một mạch kín, gọi là mạch điện.
Bất cứ mạch điện nào cũng gồm các bộ phận: nguồn điện, dây nối và các thiết bị tiêu thụ năng lượng điện (bóng đèn, động cơ điện, bếp điện, quạt điện, ti vi,...).
Nhằm mô tả đơn giản một mạch điện và lắp mạch điện đúng yêu cầu, người ta sử dụng kí hiệu biểu thị các bộ phận của mạch điện như Bảng dưới đây để vẽ sơ đồ mạch điện.
| STT | Thiết bị điện | Hình ảnh | Kí hiệu | |
| 1 | Nguồn điện (pin, acquy, ...) |  |
 |
|

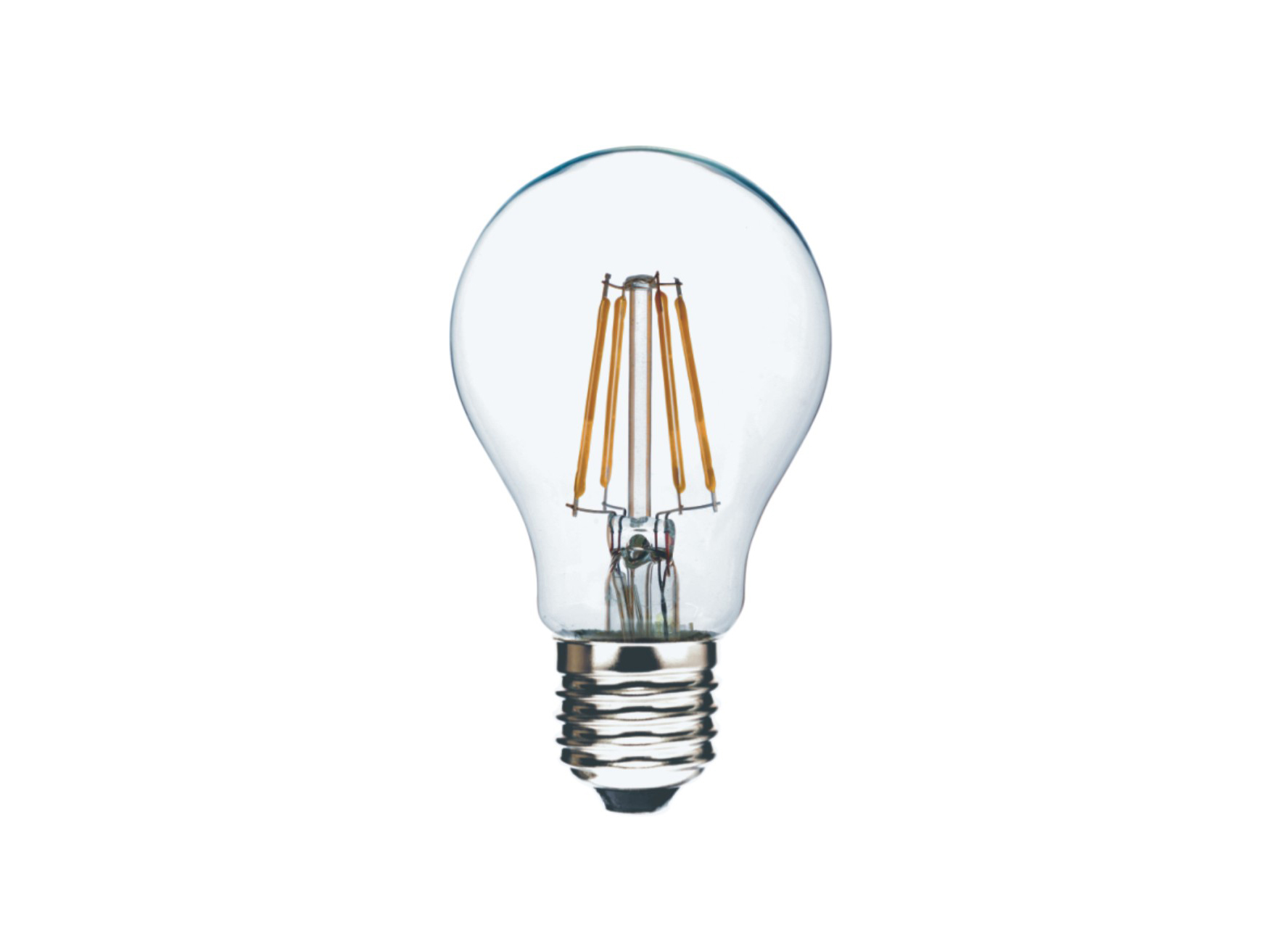

| 2 | Bóng đèn |  |
 |
|

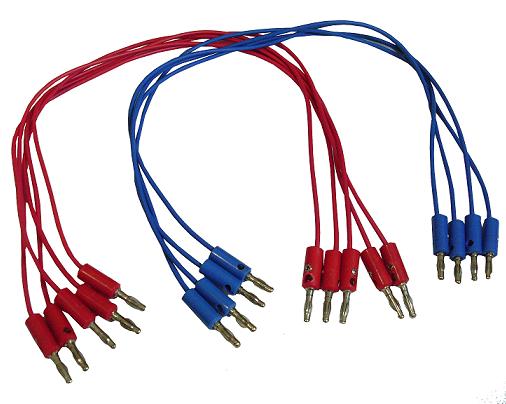

| 3 | Dây nối |  |
 |
|

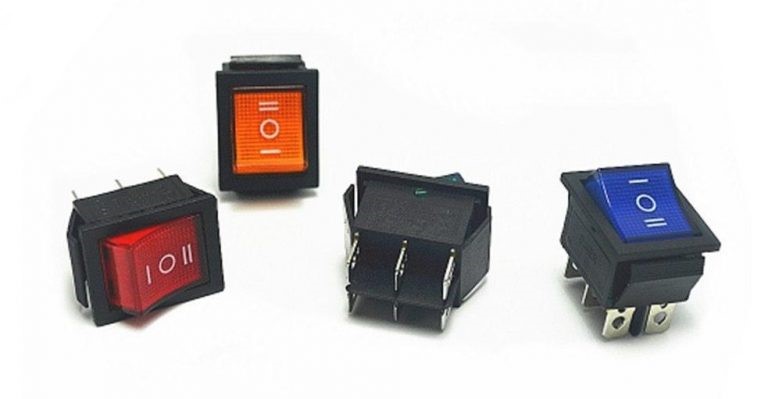

| 4 | Công tắc |  |
Công tắc đóng
|
Công tắc mở |

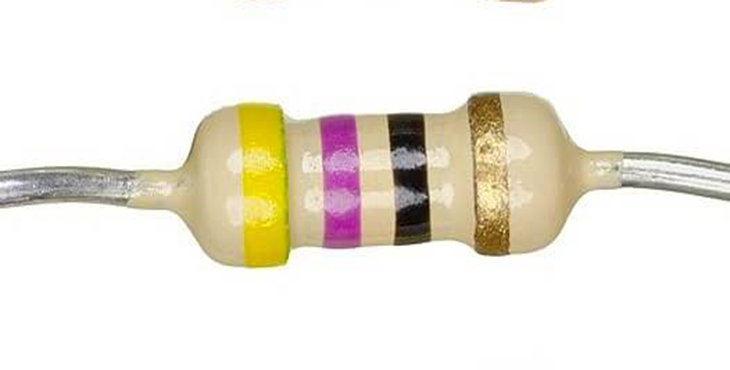

| 5 | Điện trở |  |
 |
|
| 6 | Chuông điện |  |
 |
|
| 7 | Điốt |  |
 |
|

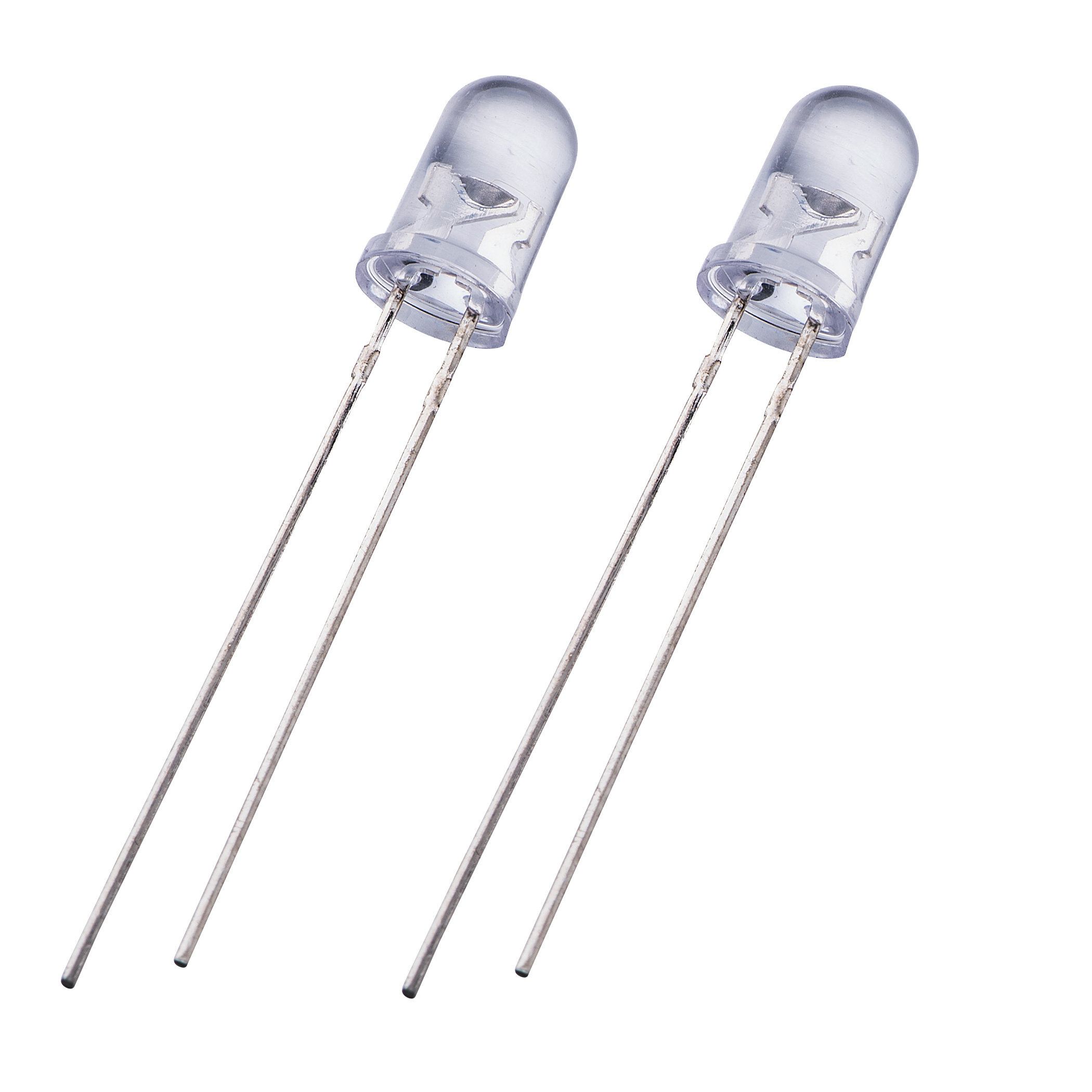

| 8 | Điốt phát quang |  |
 |
|

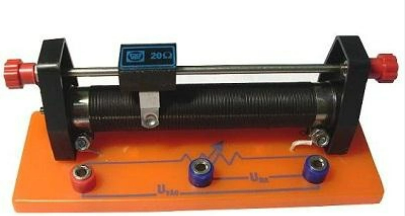

| 9 | Biến trở |  |
 |
|

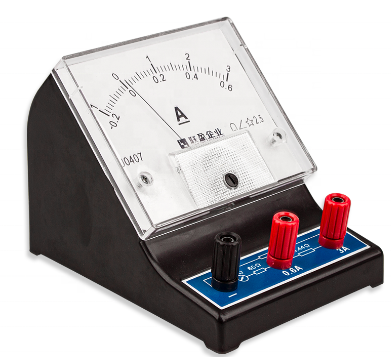

| 10 | Ampe kế |  |
 |
|

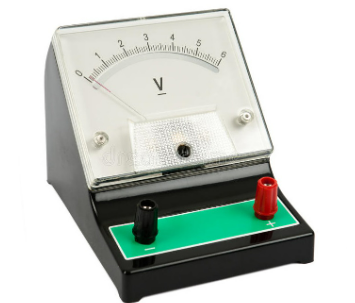

| 11 | Vôn kế |  |
 |
|
II. Công dụng của cầu chì, cầu dao tự động, rơle, chuông điện
Ngoài các thiết bị cung cấp và tiêu thụ điện, trong mạch điện còn có các thiết bị như cầu chì, cầu dao tự động, rơle, chuông điện để bảo vệ mạch điện và cảnh báo sự cố xảy ra.
Cầu chì là một đoạn dây chì nóng chảy ở nhiệt độ thấp so với các kim loại khác, có tác dụng bảo vệ các thiết bị điện khác trong mạch không bị hỏng khi dòng điện đột ngột tăng quá mức. Khi đó, dây chì sẽ nóng chảy và mạch điện bị ngắt.
Cầu chì
Cầu dao tự động cũng có tác dụng ngắt mạch như cầu chì, và được sử dụng để bảo vệ các thiết bị điện khác trong mạch khi dòng điện đột ngột tăng quá mức. Sau khi kiểm tra và sửa chữa, cầu dao được đóng lại để mạch điện hoạt động.
Cầu dao tự động
Rơle được mắc trong mạch điện và có tác dụng điều khiển đóng, ngắt mạch điện, thường được sử dụng trong các mạch điều khiển tự động để đóng, ngắt những dòng điện lớn mà hệ thống mạch điều khiển không thể can thiệp trực tiếp.
Rơle
Chuông điện là thiết bị điện ứng dụng hoạt động của nam châm điện. Chuông điện phát ra âm thanh khi có dòng điện chạy qua.
Chuông điện
