Một vật AB đặt vuông góc với trục chính của một thấu kính hội tụ có tiêu cự 12cm

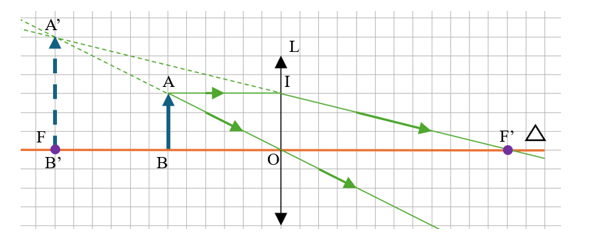

- Trên giấy kẻ ô, chọn tỉ lệ xích độ dài cạnh mỗi ô vuông tương ứng với 3 cm trong thực tế.

- Vẽ kí hiệu thấu kính hội tụ L, quang tâm O, trục chính ∆ và tiêu điểm F cách thấu kính 4 ô.

- Vẽ vật AB có độ cao tùy ý đặt trước thấu kính, vuông góc với trục chính, điểm B nằm trên trục chính và cách thấu kính 2 ô.

- Vẽ tia AI song song với trục chính cho tia ló đi qua F và tia AO đi qua quang tâm O truyền thẳng. Đường kéo dài của các tia ló này cắt nhau tại A.

- Từ A’ hạ đường vuông góc với trục chính tại B’. A’B’ là ảnh ảo của AB cho bởi thấu kính hội tụ.

Từ sơ đồ tỉ lệ tạo ảnh, ta kết luận:

- Khoảng cách từ vật AB đến ảnh là 2 ô, tương ứng với 6 cm.
