Thực hành: Lắp mạch điện một công tắc ba cực điều khiển hai đèn

Lý thuyết môn Công nghệ lớp 9: Thực hành: Lắp mạch điện một công tắc ba cực điều khiển hai đèn được VnDoc sưu tầm và giới thiệu tới mọi người Công nghệ 9 để tham khảo chuẩn bị tốt cho bài giảng sắp tới đây.

Bài thực hành: Lắp mạch điện một công tắc ba cực điều khiển hai đèn

Nội dung chính

- Hiểu được nguyên lí làm việc của mạch điện một công tắc ba cực điều khiển 2 đèn.

- Lắp đặt được mạch điện một công tắc 3 cực điều khiển 2 đèn.

- An toàn điện.

I. Dụng cụ, vật liệu và thiết bị

- Dụng cụ: kìm điện, kìm tuốt dây, dao nhỏ, tua vít, khoan điện hoặc khoan tay, bút thử điện.

- Vật liệu và thiết bị: dây dẫn điện, bóng đèn, đui đèn, công tắc 3 cực, cầu chì, bảng điện, băng cách điện, giấy ráp.

II. Nội dung và trình tự thực hành

1. Vẽ sơ đồ lắp đặt

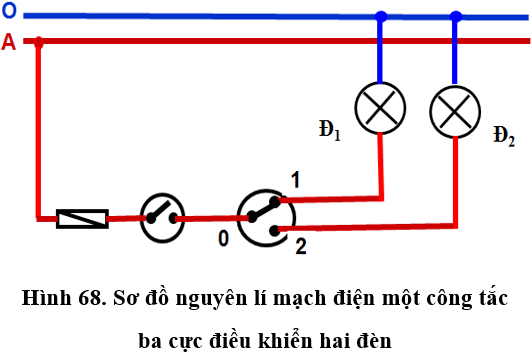

a. Tìm hiểu sơ đồ nguyên lí

Lý thuyết Công nghệ 9: Thực hành: Lắp mạch điện một công tắc ba cực điều khiển hai đèn

• Mạch điện một công tắc ba cực điều khiển hai đèn dùng để chuyển đổi thắp sáng luân phiên 2 đèn hoặc cụm đèn.

• Tìm hiểu sơ đồ nguyên lí mạch điện một công tắc ba cực điều khiển hai đèn:

◦ Cực 1 công tắc 3 cực nối với đèn 1.

◦ Cực 2 công tắc 3 cực nối với đèn 2.

◦ Công tắc 2 cực dùng để đóng hoặc ngắt nguồn điện.

• Nguyên tắc hoạt động mạch điện một công tắc ba cực điều khiển hai đèn: Khi công tắc 2 cực đóng lại và công tắc 3 cực được bật về vị trí 1 thì đèn 1 sáng.

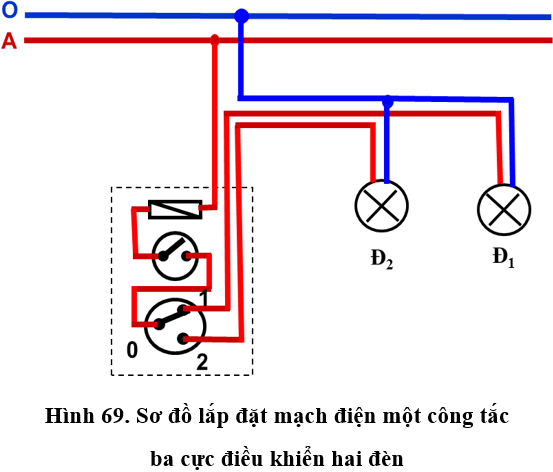

b. Vẽ sơ đồ lắp đặt

Lý thuyết Công nghệ 9: Thực hành: Lắp mạch điện một công tắc ba cực điều khiển hai đèn

2. Lập bảng dự trù dụng cụ, vật liệu và thiết bị

STTTên dụng cụ, vật liệu và thiết bịSố lượngYêu cầu kĩ thuật
1Kìm điện1Có vỏ cách điện
2Tuốc nơ vít1Có vỏ cách điện
3Kéo1Có vỏ cách điện
4Bút thử điện1Hoạt động tốt
5Dây điện đôi3mDẫn điện tốt
6Bảng điện 10 x 15 cm1Không bị gãy
7Bóng đèn; Đui đèn2220V – 60W
8Cầu chì1220V – 5A
9Công tắc 2 cực1220V – 5A
10Công tắc 3 cực1220V – 5A

3. Lắp đặt mạch điện

Lý thuyết Công nghệ 9: Thực hành: Lắp mạch điện một công tắc ba cực điều khiển hai đèn

Các công đoạnNội dung công việcDụng cụYêu cầu kĩ thuật
Bước 1. Vạch dấu

Bố trí thiết bị trên bảng điện

Vạch dấu các lỗ khoan

Thước, mũi vạch hoặc bút chì

Bố trí thiết bị hợp lí

Vạch dấu chính xác

Bước 2. Khoan lỗ bảng điện

Chọn mũi khoan cho lỗ luồn dây và lỗ vít

Khoan

Máy khoan

Mũi khoan

Khoan chính xác lỗ khoan

Lỗ khoan thẳng

Bước 3. Nối dây mạch điện

Nối dây các thiết bị điện trên bảng điện

Nối dây ra đèn

Kìm tuốt dây, kìm điện, băng dính

Nối dây đúng sơ đồ

Mối nối đúng yêu cầu kĩ thuật

Bước 4. Lắp đặt thiết bị điện vào bảng điệnVít cầu chì, công tắc và ổ cắm vào các vị trí được đánh dấu trên bảng điệnTua vít, kìm

Lắp thiết bị đúng vị trí

Các thiết bị được lắp chắc, đẹp

Bước 5. Kiểm tra

Nối nguồn

Vận hành thử mạch điện

Lắp đặt thiết bị và đi dây đúng sơ đồ mạch điện

Bút thử điện

Mạch điện đúng sơ đồ

Mạch điện làm việc tốt, đúng yêu cầu kĩ thuật

- Bước 1 + Bước 2: Vạch dấu + Khoan lỗ

- Bước 3: Lắp các thiết bị

- Bước 4: Nối dây thiết bị

- Bước 5: Kiểm tra

Bài Thực hành: Lắp mạch điện một công tắc ba cực điều khiển hai đèn với các nội dung kiến thức các bạn học sinh cần nắm vững chuẩn bị đồ dùng, quy trình thực hiện lắp mạch điện hai công tắc 3 cực điều khiển hai đèn...

Trên đây VnDoc đã giới thiệu tới các bạn lý thuyết Công nghệ 9: Thực hành: Lắp mạch điện một công tắc ba cực điều khiển hai đèn. Chúng tôi xin giới thiệu tới các bạn học sinh tài liệu Lý thuyết môn Công nghệ lớp 9, Giải vở bài tập Công nghệ 9, Tài liệu học tập lớp 9VnDoc tổng hợp và giới thiệu tới các bạn đọc.
