Thực hiện thí nghiệm tìm hiểu sự phụ thuộc của cường độ dòng điện vào hiệu điện thế

Hoạt động trang 54 KHTN 9: Thí nghiệm tìm hiểu sự phụ thuộc của cường độ dòng điện vào hiệu điện thế

Chuẩn bị:

- Nguồn điện một chiều 12 V;

- Một ampe kế và một vôn kế;

- Vật dẫn là một điện trở;

- Công tắc, các dây nối.

Tiến hành:

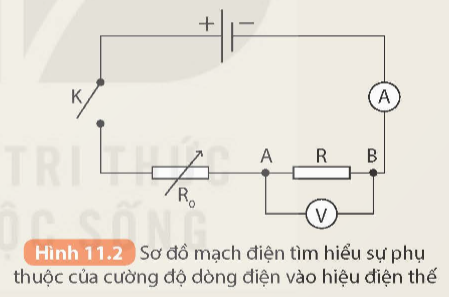

- Mắc mạch điện theo sơ đồ Hình 11.2.

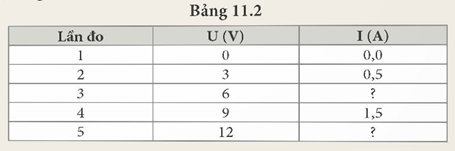

- Đóng khóa K, điều chỉnh biến trở để hiệu điện thế giữa hai đầu đoạn mạch AB lần lượt là 0 V, 3 V, 6 V, 9 V, 12 V. Ghi lại số chỉ của ampe kế mỗi lần đo vào vở theo mẫu tương tự Bảng 11.2.

Thực hiện các yêu cầu sau:

1. Nhận xét sự thay đổi cường độ dòng điện chạy qua vật dẫn khi thay đổi hiệu điện thế giữa hai đầu vật dẫn.

2. Rút ra mối quan hệ giữa cường độ dòng điện chạy qua vật dẫn và hiệu điện thế giữa hai đầu vật dẫn.

3. Hãy dự đoán giá trị của cường độ dòng điện trong các ô còn trống minh họa ở Bảng 11.2.
