Giải SBT Vật lý 7 bài 21: Sơ đồ dòng điện - Chiều dòng điện

Giải SBT Vật lý 7 bài 21: Sơ đồ dòng điện - Chiều dòng điện tổng hợp các lời giải hay và chính xác, hướng dẫn các em giải chi tiết các bài tập cơ bản và nâng cao trong vở bài tập Lý 7. Hi vọng đây sẽ là tài liệu tham khảo hữu ích môn Vật lý lớp 7 dành cho quý thầy cô và các em học sinh.

A. Tóm tắt lý thuyết vật lí 7 bài 21

I. Sơ đồ mạch điện

Mạch điện được mô tả bằng sơ đồ và từ sơ đồ mạch điện có thể lắp mạch điện tương ứng.
Nói cách khác Sơ đồ mạch điện là hình vẽ sử dụng các kí hiệu qui ước để biểu diễn một mạch điện. Mạch điện được mô tả bằng sơ đồ mạch điện có thể lắp mạch điện tương ứng.

II. Quy ước chiều dòng điện

Quy ước chiều dòng điện: chiều dòng điện đi từ cực dương qua dây dẫn đến các thiết bị điện sau đó đến cực âm của nguồn điện.

Các eclectron trong kim loại là dòng các electron tự do dịch chuyển có hướng từ cực âm qua cực dương của nguồn điện.

Về chiều quy ước dòng điện với chiều dịch chuyển có hướng của các electron tự do trong kim loại ngược nhau.

B. Giải SBT Vật lí 7 bài 21 Sơ đồ dòng điện - Chiều dòng điện

Bài 21.1 trang 48 SBT Vật lí 7

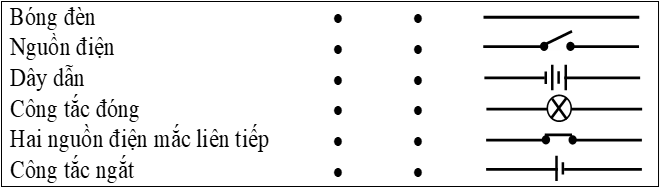

Kẻ đoạn thẳng nối mỗi điểm ở cột bên phải với một điểm ở cột trái trong bảng dưới đây để chỉ ra sự tương ứng giữa mỗi bộ phận mạch điện và kí hiệu sơ đồ của nó.

Đáp án hướng dẫn giải chi tiết

• Bóng đèn - 4
• Nguồn điện - 6
• Dây dẫn - 1
• Công tắc đóng - 5
• 2 nguồn điện mắc liên tiếp - 3
• Công tắc ngắt - 2

Bài 21.2 trang 48 SBT Vật lí 7

Hãy vẽ sơ đồ cho mạch điện hình 21.1, hình 21.2 và vẽ thêm mũi tên vào mỗi sơ đồ để chỉ chiều dòng điện chạy trong mạch đó khi công tắc đóng.

Đáp án hướng dẫn giải chi tiết

Bài 21.3 trang 49 SBT Vật lí 7

Ở nhiều xe đạp, người ta lắp một nguồn điện (đinamô) để thắp sáng đèn. Nếu quan sát, ta chỉ thấy có một dây dẫn nôi từ đinamô tới bóng đèn.

a) Vì sao đèn vẫn sáng khi đinamô hoạt động?

b) Hãy vẽ sơ đồ mạch điện từ đinamô tới đèn trước của xe đạp

Đáp án hướng dẫn giải chi tiết

a) Dây thứ 2 chính là khung xe đạp (thường bằng sắt) nối cực thứ 2 của đinamô (vỏ của đinamô) với đầu thứ 2 của đèn.

b) Chú ý đinamô có cực dương và âm thay đổi luân phiên (nguồn điện xoay chiều)

Bài 21.4 trang 49 SBT Vật lí 7

Sơ đồ của mạch điện là gì?

A. Là ảnh chụp mạch điện thật

B. Là hình vẽ biểu diễn mạch điện bằng các kí hiệu của các bộ phậi mạch điện

C. Là hình vẽ mạch điện thật đúng như kích thước của nó

D. Là hình vẽ mạch điện thật nhưng với kích thước được thu nhỏ

Đáp án hướng dẫn giải chi tiết

=> Chọn B

Sơ đồ của mạch điện Là hình vẽ biểu diễn mạch điện bằng các kí hiệu của các bộ phậi mạch điện

Bài 21.5 trang 49SBT Vật lí 7

Chiều dòng điện chạy trong mạch điện kín được quy ước như thế nào?

A. Cùng chiều kim đồng hồ khi nhìn vào sơ đồ mạch điện kín

B. Ngược chiều kim đồng hồ khi nhìn vào sơ đồ mạch điện kín

C. Chiều dịch chuyển có hướng của các điện tích âm trong mạch

D. Chiều từ cực dương qua dây dẫn và các dụng cụ điện tới cực âm cùm nguồn điện.

Đáp án hướng dẫn giải chi tiết

=> Chọn D

Chiều dòng điện chạy trong mạch điện kín được quy ước là xhiều từ cực dương qua dây dẫn và các dụng cụ điện tới cực âm cùm nguồn điện.

Bài 21.6 trang 49 SBT Vật lí 7

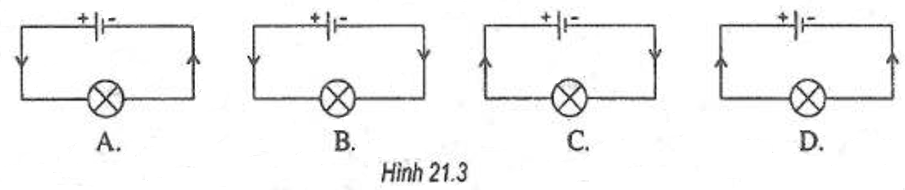

Mũi tên trong sơ đồ mạch điện nào dưới đây (hình 21.3) chỉ đúng chiều quy ước của dòng điện?

Đáp án hướng dẫn giải chi tiết

Chọn A

Vì chiều của dòng điện là chiều từ cực dương qua dây dẫn và các dụng cụ điện tới cực âm của nguồn điện.

Trong hình B dòng điện đi ra từ 2 cực nên không chính xác, hình C dòng điện đi từ cực âm qua cực dương bị ngược chiều nên không đúng, cuối cùng là hình D dòng điện đi về cả 2 cực điều này cũng không đúng.

Nên chỉ có đáp án A là đáp án chính xác.

Bài 21.7 trang 49 SBT Vật lí 7

Xét mạch điện kín với các dây dẫn bằng đồng. Hỏi:

a) Khi có dòng điện chạy trong mạch kín này thì các êlectron tự do trong dây dẫn dịch chuyển có hướng từ cực nào sang cực nào của nguồn điện?

b Chiều dịch chuyển có hướng của các êlectron trong câu trên là cùng nào? cùng chiều hay ngược chiều với quy ước của dòng điện?

Đáp án hướng dẫn giải chi tiết

a) Các êlectrôn tự do trong dây dẫn dịch chuyển có hướng từ cực âm qua các vật sang cực dương của nguồn điện.

b) Chiều dịch chuyển có hướng của các êlectrôn trong câu trên là ngược chiều với chiều quy ước của dòng điện.

--------------------------------
