Giải SBT Vật lý 7 bài 28: Thực hành: Đo hiệu điện thế và cường độ dòng điện đối với đoạn mạch song song

Giải SBT Vật lý 7 bài 28: Thực hành: Đo hiệu điện thế và cường độ dòng điện đối với đoạn mạch song song tổng hợp các lời giải hay và chính xác, hướng dẫn các em giải chi tiết các bài tập cơ bản và nâng cao trong sách bài tập Lý 7. Hi vọng đây sẽ là tài liệu tham khảo hữu ích môn Vật lý lớp 7 dành cho quý thầy cô và các em học sinh.

Giải bài 28.1 trang 72 SBT Vật lí 7

Có mạch điện với sơ đồ như hình 28.1, hãy cho biết trong những sơ đồ nào hai bóng đèn được mắc song song.

Đáp án hướng dẫn giải chi tiết

Trong các sơ đồ a, b, d hai bóng đèn mắc song song còn ở sơ đồ c và e hai bóng đèn được mắc nối tiếp với nhau.

Giải bài 28.2 trang 72 SBT Vật lí 7

Chỉ xét các sơ đồ ở hình 28.1, trong đó hai đèn được mắc song song Hãy:

a) Ghi chữ M, N cho hai điểm nốĩ chung của hai bóng đèn.

b) Ghi chữ I cho dòng điện chạy trong mạch chính và kí hiệu bằng mũi tên chỉ chiều của dòng điện này.

c) Ghi chữ I₁, I₂ cho dòng điện chạy trong các mạch rẽ và kí hiệu bằng các mũi tên chỉ chiều của các dòng điện này.

Đáp án hướng dẫn giải chi tiết

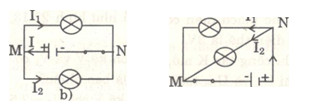

a) Ghi chữ M, N cho hai điểm nối chung của hai bóng đèn.

b) Ghi chữ I cho dòng điện chạy trong mạch chính và kí hiệu bằng mũi tên chỉ chiều của dòng điện này.

c) Ghi chữ I1 , I2 cho dòng điện chạy trong các mạch rẽ và kí hiệu bằng mũi tên chỉ chiều của các dòng điện này.

Giải bài 28.3 trang 72 SBT Vật lí 7

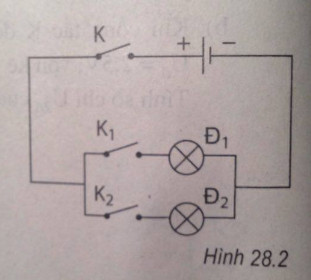

Cho mạch điện có sơ đồ như hình 28.2. Hỏi phải đóng hay ngắt các công tắc như thế nào để:

a) Chỉ có đèn Đ₁ sáng

b) Chỉ có đèn Đ₂ sáng

c) Cả hai đèn Đ₁ và Đ₂ đều sáng

Đáp án hướng dẫn giải chi tiết

a) Để chỉ có đèn Đ₁ sáng: công tắc K và K₁ đóng, công tắc K₂ ngắt.

b) Để chỉ có đèn Đ₂ sáng: công tắc K và K₂ đóng, công tắc K₁ ngắt.

c) Để cả 2 đèn Đ₁, Đ₂ đều sáng cả 3 công tắc đều đóng.

Giải bài 28.4 trang 72 SBT Vật lí 7

Có 3 nguồn điện loại 12V, 6V, 3V và hai bóng đèn cùng loại đều ghi 6V. Hỏi có thể mắc song song hai bóng đèn này rồi mắc thành mạch kín với nguồn điện nào trên đây để hai bóng đèn này sáng bình thường? Vì sao.

Đáp án hướng dẫn giải chi tiết

Mắc với nguồn điện 6V, vì đoạn mạch mắc song song khi đó hiệu điện thế trên mỗi đèn đều là 6V, hai đèn sáng bình thường.

Giải bài 28.5 trang 73 SBT Vật lí 7

Trên hầu hết các bóng đèn, quạt điện và các dụng cụ điện được sử dụng trong các gia đình đều có ghi 220V. Hỏi:

a) Khi các dụng cụ này hoạt động bình thường thì hiệu điện thế giữa hai đầu mỗi dụng cụ là bao nhiêu?

b) Các dụng cụ này được mắc nối tiếp hay song song ở mạch điện gia đình, biết rằng hiệu điện thế của mạng điện này là 220V.

Đáp án hướng dẫn giải chi tiết

a. Khi các dụng cụ này hoạt động bình thường thì hiệu điện thế giữa hai đầu mỗi dụng cụ là 220V.

b. Các dụng cụ trong mạng điện có hiệu điện thế bằng hiệu điện thế của mạng điện là 220V nên các dụng cụ này mắc song song ở điện gia đình

Giải bài 28.6 trang 73 SBT Vật lí 7

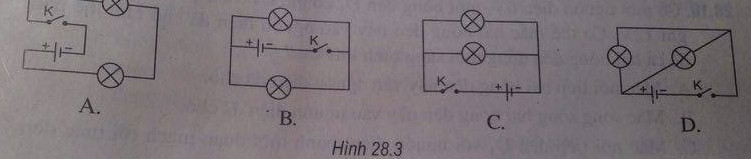

Hai bóng đèn trong các mạch điện có sơ đồ nào dưới đây (hình 28.3) không mắc song song với nhau?

Đáp án hướng dẫn giải chi tiết

Chọn A

Trong hình 28.3 có sơ đồ mạch điện A là hai bóng đèn mắc nối tiếp nên không mắc song song với nhau.

Giải bài 28.7 trang 73 SBT Vật lí 7

Đối với đoạn mạch gồm hai bóng đèn mắc song song, thì giữa cường độ dòng điện mạch chính và các mạch rẽ có mối quan hệ nào dưới đây?

A. Cường độ dòng diện mạch chính nhỏ hơn tổng các cường độ dòng điện mạch rẽ

B. Cường độ dòng điện mạch chính bằng tổng các cường độ dòng điện mạch rẽ

C. Cường độ dòng điện mạch chính bằng cường độ dòng điện qua mỗi mạch rẽ

D. Cường độ dòng điện mạch chính lớn hơn tổng các cường độ dòng điện mạch rẽ.

Đáp án hướng dẫn giải chi tiết

Chọn B

Đối với đoạn mạch gồm hai bóng đèn mắc song song thì cường độ dòng điện mạch chính bằng tổng các cường độ dòng điện mạch rẽ.

Giải bài 28.8 trang 73 SBT Vật lí 7

Để đo hiệu điện thế giữa hai đầu đoạn mạch phải mắc vôn kế theo cách nào dưới đây?

A. Mắc vôn kế song song với đoạn mạch sao cho chốt âm của nó được mắc về phía cực dương của nguồn điện.

B. Mắc vôn kế nôi tiếp với đoạn mạch sao cho chốt dương của nó được mắc về phía cực dương của nguồn điện.

C. Mắc vôn kế song song với đoạn mạch sao cho chốt dương của nó được mắc về phía cực dương của nguồn điện.

D. Mắc vôn kế nối tiếp với đoạn mạch sao cho chốt dương của nó được mắc về phía cực âm của nguồn điện.

Đáp án hướng dẫn giải chi tiết

Chọn C

Để đo hiệu điện thế giữa hai đầu đoạn mạch phải mắc vôn kế song song với đoạn mạch sao cho chốt dương của nó được mắc về phía cực dương của nguồn điện.

Giải bài 28.9 trang 74 SBT Vật lí 7

Có hai bóng đèn Đ₁ và Đ₂ giống nhau cùng ghi 3V được mắc song song vào mạch với nguồn điện gồm 2 pin mắc nối tiếp, mỗi pin có ghi 1,5V. Nếu tháo bỏ bớt đèn Đ₂ đi thì đèn Đ₁ còn lại sẽ có độ sáng thay đổi như thế nào?

A. Đèn Đ₁ vẫn sáng- bình thường như trước

B. Đèn Đ₁ sáng yếu hơn so với trước

C. Đèn Đ₁ không sáng

D. Đèn Đ₁ sáng mạnh hơn so với trước

Đáp án hướng dẫn giải chi tiết

Chọn A

Vì đèn Đ1 được mắc song song với đèn Đ2 nên nếu tháo bỏ bớt đèn Đ2 đi thì đèn Đ1 vẫn sáng bình thường như trước

Giải bài 28.10 trang 74 SBT Vật lí 7

Có một nguồn điện 6V, một bóng đèn Đ₁ có ghi 6V và một bóng đèn Đ₂ có ghi 12V. Có thể mắc hai bóng đèn này vào nguồn điện đã cho như thế nào để cả hai bóng đèn đồng thời sáng bình thường?

A. Mắc nốĩ tiếp hai bóng đèn này vào nguồn điện đã cho

B. Mắc song song hai bóng đèn này vào nguồn điện đã cho

C. Mắc nối tiếp đèn Đ₁ với nguồn điện thành một đoạn mạch rồi mắc đèn Đ₂ song song với đoạn mạch này.

D. Không có cách mắc nào.

Đáp án hướng dẫn giải chi tiết

Chọn D

Vì nguồn điện có hiệu điện thế 6V bằng hiệu điện thế của đèn Đ1 nên có thế mắc song song để đèn sáng bình thường, nhưng hiệu điện thế của đèn Đ2 có hiệu điện thế 12V lớn hơn hiệu điện thế của nguồn. Vì vậy không có cách nào có thể mắc hai bóng đèn này vào nguồn điện đã cho như thế nào để cả hai bóng đèn đồng thời sáng bình thường.

Giải bài 28.11 trang 74 SBT Vật lí 7

Các bóng đèn dùng trong gia đình được mắc song song là vì lí do nào dưới đây?

A. Để các đèn luôn sáng bình thường.

B. Để dễ dàng mắc mạch điện hơn

C. Để khi một bóng đèn hỏng (đứt dây tóc) thì các bóng đèn còn lại vẫn sáng bình thường

D. Để có thể trang trí các phòng ở đẹp hơn bằng các mạch điện với các bóng đèn.

Đáp án hướng dẫn giải chi tiết

Chọn C

Các bóng đèn dùng trong gia đình được mắc song song là vì để khi một bóng đèn hỏng ( đứt dây tóc) thì các bóng đèn còn lại vẫn sáng bình thường.

Giải bài 28.12 trang 74 SBT Vật lí 7

Ghép mỗi đoạn câu ở cột bên trái với một đoạn câu ở cột bên phải để thành một câu hoàn chỉnh có nội dung đúng.

Trả lời:

1-e 2-c 3-a 4-b

Giải bài 28.13 trang 75 SBT Vật lí 7

Ghép mỗi đoạn câu ở cột bên trái với một đoạn câu ở cột bên phải để thành một câu hoàn chỉnh có nội dung đúng.

Đáp án hướng dẫn giải chi tiết

1-b 2-d 3-a 4-e

Giải bài 28.14 trang 75 SBT Vật lí 7

Ghép mỗi đoạn câu ở cột bên trái với một đoạn câu ở cột bên phải để thành một câu hoàn chỉnh có nội dung đúng.

Đáp án hướng dẫn giải chi tiết

1 - c 2 - d 3 - b 4 - a

Giải bài 28.15 trang 75 SBT Vật lí 7

Nguồn điện trong mạch điện có sơ đồ như hình 28.4 là một pin còn mới có ghi 1,5V.

a) Hỏi vôn kế có số chỉ là bao nhiêu? Vì sao?

b) Để đo hiệu điện thế giữa hai đầu một đoạn mạch thì phải mắc vôn kế nối tiếp hay song song với đoạn mạch đó? Khi đó chốt (+) hay chốt (-) của vôn kế phải được mắc về phía nào?

Đáp án hướng dẫn giải chi tiết

a) Vôn kế có số chỉ là 1,5V. Vì vôn kế đo hiệu điện thế giữa hai cực của nguồn điện.

b) Để đo hiệu điện thế giữa hai đầu một đoạn mạch thì phải mắc vôn kế song song với đoạn mạch đó. Khi đó chốt (+) của vôn kế được mắc với cực (+) của nguồn điện và chốt (-) của vôn kế được mắc với cực (-) của nguồn điện như hình vẽ sau

Giải bài 28.16 trang 76 SBT Vật lí 7

Trong mạch điện có sơ đồ như hình 28.5, ampe kế có số chỉ I = 0,54A. Biết cường độ dòng điện đi qua đèn Đ₁ lớn gấp hai lần cường độ dòng điện đi qua đèn Đ₂.

a) Hãy tính cường độ dòng điện l₁ và I₂ tương ứng đi qua các đèn Đi và Đ₂.

b) Hãy so sánh hiệu điện thế giữa hai đầu các đèn Đ₁ và Đ₂.

Đáp án hướng dẫn giải chi tiết

a) l₁ = 2I₂.

Vì đèn 1 song song đèn 2 nên: I = l₁ + I₂ = I₂ + 2I₂ = 3I₂ = 0,54

=> I₂ = 0,18A; l₁ = 2I₂ = 0,36A.

b) Hiệu điện thế giữa 2 đầu các đèn Đ₁ và Đ₂ là bằng nhau vì Đ₁ // Đ₂.

Giải bài 28.17 trang 76 SBT Vật lí 7

Một đèn để bàn và một quạt điện đều có ghi 220V.

a) Khi mắc đèn và quạt này vào cùng một ổ lấy điện ở gia đình, thì chúng được mắc với nhau như thế nào?

b) Hiệu điện thế giữa hai lỗ của ổ lấy điện phải có giá trị là bao nhiêu để đèn và quạt hoạt động bình thường khi mắc chúng như trên?

Đáp án hướng dẫn giải chi tiết

a) Mắc song song

b) U = 220V.

Giải bài 28.18 trang 76 SBT Vật lí 7

Cho mạch điện có sơ đồ như hình 28.6.

a) Biết hiệu điện thế giữa hai đầu đèn Đ₁ là U₁ = 2,8V, hãy cho biết hiệu điện thế U₂ giữa hai đầu đèn Đ₂.

b) Biết cường độ dòng điện chạy qua nguồn điện là I = 0,45A và chạy qua đèn Đ₂ là I₂ = 0,22A. Tính cường độ dòng điện l₁ chạy qua đèn Đ₁

Đáp án hướng dẫn giải chi tiết

a) U₂ = 2,8V. Vì Đ₁ // Đ₂ nên U₁ = U₂ = 2,8V.

b) Đ₁ // Đ₂ nên I = I₁ + I₂ => l₁ = I - I₂ = 0,45 - 0,22 = 0,23A

Giải bài 28.19 trang 77 SBT Vật lí 7

Trong mạch điện có sơ đồ như hình 28.7, hai bóng đèn là giống nhau.

a) Cần dùng mấy ampe kế để có thể đo đồng thời cường độ dòng điện chạy qua mạch chính và qua mỗi bóng đèn Đ₁, Đ₂? Vẽ sơ đồ mắc các ampe kế này.

b) Cần dùng mấy vôn kế để đo đồng thời hiệu điện thế ở hai đầu mỗi bóng đèn Đ₁ và Đ₂? Vẽ sơ đồ mắc các vôn kế này.

Đáp án hướng dẫn giải chi tiết

a) Cần dùng 1 ampe kế đo cường độ dòng điện qua mạch chính I. Từ đó suy ra cường độ dòng điện qua mỗi đèn là giống nhau.

b) Cần dùng 1 vôn kế để đo đồng thời hiệu điện thế ở 2 đầu mỗi bóng đèn Đ₁, Đ₂. Vì Đ₁ // Đ₂ thì U₁ - U₂ = U₁₂.

Giải bài 28.20 trang 77 SBT Vật lí 7

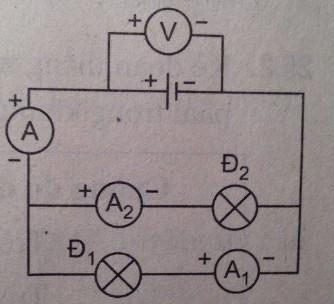

Cho mạch điện có sơ đồ như hình 28.8, trong đó vôn kế chỉ U = 3V, ampe kế A chỉ I = 0,6A, ampe kế A₁ chỉ l₁ = 0,32A

a) Tìm số chỉ I₂ của ampe kế A₂

b) Tìm hiệu điện thế U₁, U₂ tương ứng ở hai đầu mỗi bóng đèn

c) Nếu đèn Đ₁ bị hỏng thì ampe kế A chỉ 0,38A. Hỏi khi đó số chỉ của ampe kế A₂ là bao nhiêu?

Đáp án hướng dẫn giải chi tiết

a) Số chỉ của ampe kế A₂: I₂ = I - l₁ = 0,6 - 0,32 = 0,28 (A)

b) U₁ = U₂ = U = 3V (Vì Đ₁ // Đ₂)

c) I₂ = I = 0,38A.
