Giải bài tập SGK Vật lý lớp 7 bài 27: Thực hành: Đo cường độ dòng điện và hiệu điện thế đối với đoạn mạch nối tiếp

Giải bài tập Vật lý 7 bài 27 trang 68, 69

Giải bài tập SGK Vật lý lớp 7 bài 27: Thực hành: Đo cường độ dòng điện và hiệu điện thế đối với đoạn mạch nối tiếp. Đáp án mẫu báo cáo vật lý 7 bài 27 này là tài liệu tham khảo hay được VnDoc.com sưu tầm nhằm giúp quá trình ôn tập và củng cố kiến thức chuẩn bị cho kì thi học kì mới môn Vật lý của các bạn học sinh lớp 7 trở nên thuận lợi hơn. Mời các bạn tham khảo.

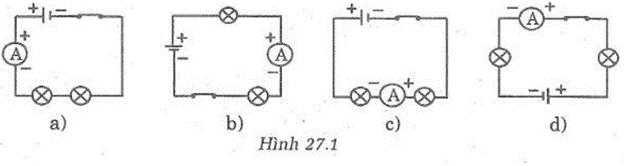

Giải Vật lý bài 27.1 trang 68: Các nguồn điện, các công tắc, các bóng đèn, các ampe kế và các dây dẫn là như nhau trong các mạch điện có sơ đồ dưới đây (hình 27.1). Hãy so sánh số chỉ của ampe kế trong các sơ đồ này.

Số chỉ của ampe kế là như nhau vì trong mỗi hình ampe kế đều được mắc nối tiếp với nguồn điện và với hai bóng đèn.

Giải Vật lý 7 bài 27.2 trang 68: Hai bóng đèn ở sơ đồ nào trong hình 27.2, không mắc nối tiếp với nhau?

Hướng dẫn: Vì trong hình A, C, D các bóng đèn đều được mắc nối tiếp với nhau, chỉ có hình B các bóng đèn mắc song song với nhau.

Chọn B

Giải Vật lý 7 bài 27.3 trang 68: Trong mạch điện có sơ đồ như hình 27.3, amppe kế A1 có số chỉ 0, 35A. Hãy cho biết:

a) Số chỉ của ampe kế A₂.

b) Cường độ dòng điện qua các đèn Đ₁ và Đ₂.

Trả lời:

a. Vì đèn Đ1 mắc nối tiếp với đèn Đ2 nên cường độ dòng điện qua Đ1 bằng cường độ dòng điện qua Đ2.

Do đó số chỉ của ampe kế A2 bằng số chỉ của ampe kế A1 là 0,35A.

b. Vì số chỉ của ampe kế là giá trị cường độ dòng điện qua các bóng đèn Đ1 và Đ2 nên cường độ dòng điện qua Đ1 và Đ2 là 0,35A.

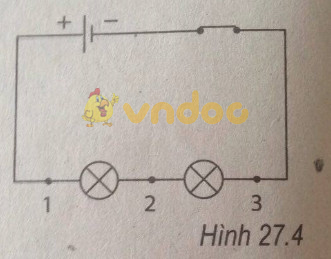

Giải Vật lý 7 bài 27.4 trang 68: Cho mạch điện có sơ đồ như hình 27.4

a) Biết các hiệu điện thế U₁₂ = 2,4V; U₂₃ = 2,5V. Hãy tính U₁₃.

b) Biết U₁₃ = 11,2V; U₁₂ =5,8V. Hãy tính U₂₃.

c) Biết U₂₃ = 11,5V; U₁₃ = 23,2V. Hãy tính U₁₂.

Trả lời:

a. Vì đây là đoạn mạch nối tiếp nên ta có: U13 = U12 + U23 = 2,4 + 2,5 = 4,9V

b. Đoạn mạch trên là đoạn mạch nối tiếp nên ta có:

Hiệu điện thế U13 = U12 + U23 ⇔ U23 = U13 - U12 = 11,2 - 5,8 = 5,4V

c. Đoạn mạch trên là đoạn mạch nối tiếp nên ta có:

Hiệu điện thế U13 = U12 + U23 ⇔ U12 = U13 - U23 = 23,2 - 11,5 = 11,7V

Giải Vật lý 7 bài 27.1 trang 68:

Các nguồn điện, các công tắc, các bóng đèn, các ampe kế và các dây dẫn là như nhau trong các mạch điện có sơ đồ dưới đây (hình 27.1). Hãy so sánh số chỉ của ampe kế trong các sơ đồ này.

Trả lời:

Số chỉ của các ampe kế là như nhau.

Giải Vật lý 7 bài 27.6 trang 69 Sách bài tập (SBT) Vật lí 7

Cho mạch điện có sơ đồ như trên hình 27.6. Câu phát biểu nào dưới đây là đúng đối với hai bóng đèn được mắc trong mạch điện này?

A. Cường độ dòng điện chạy qua đèn Đ₁ lớn hơn so với dòng điện chạy qua đèn Đ₂ vì đèn Đi được mắc ở gần cực dương của nguồn điện hơn và do đó dòng điện chạy tới đèn này trước.

B. Cường độ dòng điện chạy qua hai đèn có thể khác nhau tùy theo loại dây nối tới mỗi cực của nguồn điện là như nhau hay khác nhau

C. Cường độ dòng điện chạy qua đèn Đ₂ lớn hơn so với dòng điện chạy qua đèn Đi vì đèn Đ₂ được mắc ở gần cực âm và do đó có nhiều êlectron chạy tới hơn.

D. Cường độ dòng điện chạy qua hai hai đèn là như nhau.

Giải

=> Chọn D Cường độ dòng điện chạy qua hai hai đèn là như nhau.

Giải Vật lý 7 bài 27.7 trang 69: Đối với đoạn mạch gồm hai bóng đèn mắc nối tiếp, thì hiệu điện thế giữa hai đầu đoạn mạch có mối quan hệ nào dưới đây?

A. Hiệu điện thế giữa hai đầu đoạn mạch

B. Hiệu điện thế giữa hai đầu đoạn mạch nhỏ hơn tổng các hiệu điện thế trên mỗi đèn.

C. Hiệu điện thế giữa hai đầu đoạn mạch bằng hiệu điện thế trên mỗi đèn.

D. Hiệu điện thế giữa hai đầu đoạn mạch lớn hơn tổng các hiệu điện thế trên mỗi đèn.

Giải

=> Chọn A Hiệu điện thế giữa hai đầu đoạn mạch

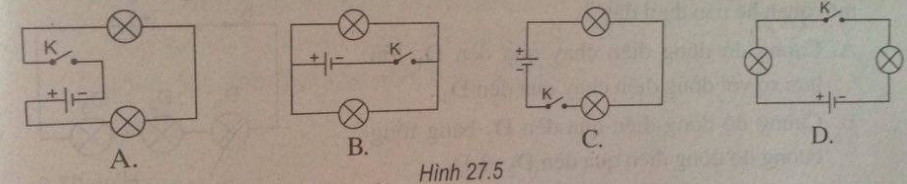

Giải Vật lý 7 bài 27.5 trang 69: Hai bóng đèn trong sơ đồ mạch điện nào dưới đây (hình 27.5) không mắc nối tiếp với nhau?

Trả lời:

=> Chọn B

Giải Vật lý 7 bài 27.8 trang 69: Trong mạch điện có sơ đồ như trên hình 27.7, các ampe kế có số chỉ được ghi tương ứng trên hình vẽ là l1, I2, I3. Giữa các số chỉ này có mối quan hệ nào dưới đây?

A. I_i > I₂ > I₃

B. I₁ < I₂ < I₃

C. l₁ = I₂ = I₃

D. l₁ = I₂ # I₃

Giải

=> Chọn C: l₁ = I₂ = I₃

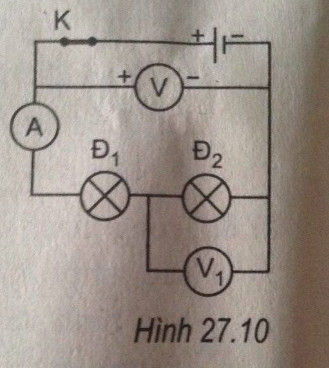

Giải Vật lý 7 bài 27.11 trang 70: Cho mạch điện có sơ đồ như trên hình 27.10. Khi công tắc K đóng, ampe kế có số chỉ là I = 0,25A; vôn kế V có số chỉ là U = 5,8V; vôn kế V1 có số chỉ U1= 2,8V.

a) Tính cường độ dòng điện l₁, I₂ tương ứng chạy qua các bóng đèn Đ₁ và Đ₂.

b) Tính hiệu điện thế U₂ giữa hai bóng đèn Đ₁ và Đ₂

c) Độ sáng nào của các đèn sẽ thay đổi như thế nào nếu thay nguồn điện đã cho bằng một nguồn điện khác sao cho số chỉ của vôn kế V là 6V?Tính hiệu điện thế U₂ giữa hai đầu bóng đèn Đ₂.

Giải

a) Cường độ dòng điện chạy qua các bóng đèn Đ₁, Đ₂

I₁ = I₂ = I = 0,25A

b) Hiệu điện thế giữa hai đầu bóng đèn Đ2:

U₂ = U - U₁ = 5,8 - 2,8 = 3,0 V

c) Độ sáng của các đèn sẽ tăng lên

Giải Vật lý 7 bài 27.10 trang 70: Cho mạch điện có sơ đồ như hình 27.9, trong đó ampe kế có số chỉ 0,35A, hiệu điện thế giữa hai đầu đèn Đi là U₁₂ = 3,2V và hiệu điện thế giữa hai đầu đèn Đ₂ là U₂₃ = 2,8V. Hãy:

a) Tính cường độ dòng điện đi qua đèn Đ₁ và và đi qua đèn Đ₂

b) Tính hiệu điện thế U₁₃ giữa hai đầu ngoài cùng của hai đèn Đ₁ và Đ₂

Trả lời:

a) Cường độ dòng điện đi qua đèn Đ_i và đi qua đèn Đ₂ là bằng nhau và bằng:

I₁ = I₂ = I = 0,35A

b) Hiệu điện thế U₁₃ giữa 2 đầu ngoài cùng của 2 đèn Đ_i và Đ₂:

U₁₃ = U_i2 + U₂₃ = 3,2 + 2,8 = 6,0V

--------------------------------------------------------
