Bài 4: Thực hành lắp ráp các bộ phận của Robot giáo dục
Giải Chuyên đề Tin học 10 bài 4: Thực hành lắp ráp các bộ phận của Robot giáo dục được VnDoc.com sưu tầm và xin gửi tới bạn đọc cùng tham khảo. Mời các bạn cùng tham khảo thêm tại mục Tin học lớp 10 nhé.
Khởi động trang 20 Chuyên đề Tin 10 Cánh diều
Em đã biết, robot được cấu tạo từ nhiều bộ phận, linh kiện, phụ kiện. Làm thế nào để lắp ráp hoàn chỉnh một bộ robot chính xác và nhanh nhất?
Lời giải:
Robot được cấu tạo từ nhiều bộ phận, linh kiện, phụ kiện. Để lắp ráp hoàn chỉnh một bộ robot chính xác và nhanh nhất ta phải chuẩn bị các linh kiện, phụ kiện đầy đủ, sau đó tiến hành lắp ráp theo nguyên lý.
Bài 1 trang 20 Chuyên đề Tin 10 Cánh diều
Chuẩn bị các linh kiện, phụ kiện
Lời giải:

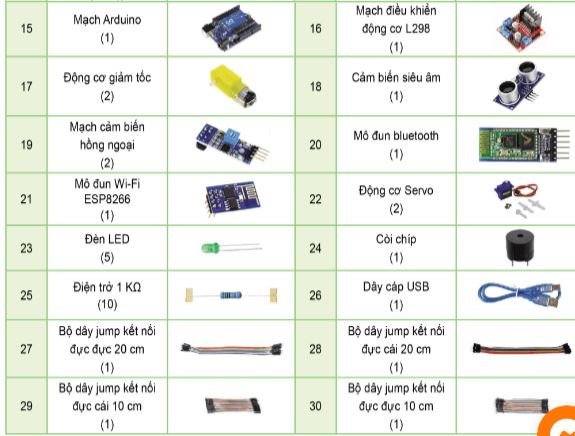

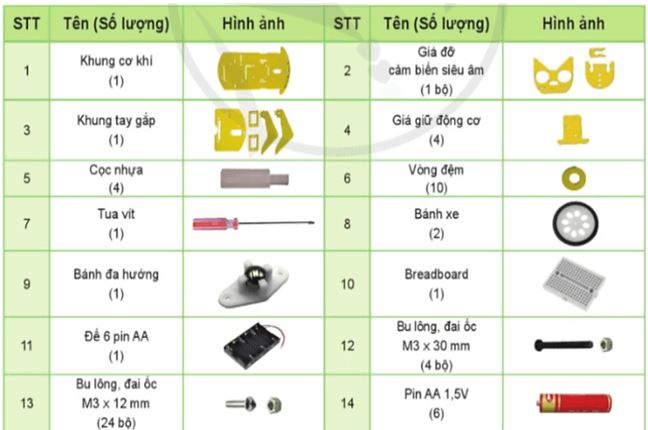

a. Chuẩn bị: Chuẩn bị theo bảng sau.
b. Tiến hành

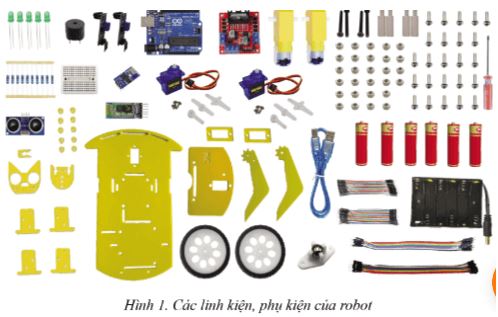

Bước 1. Sắp xếp các linh kiện, phụ kiện gọn gàng như Hình 1
Bước 2. Kiểm tra các linh kiện, phụ kiện đúng và đủ danh sách ở trên.
Bài 2 trang 22 Chuyên đề Tin 10 Cánh diều
Lắp ráp robot
Lời giải:
Chú ý: Đường màu đỏ thể hiện vị trí lắp ráp các bộ phận.
1. Lắp ráp bảng mạch chính:
* Chuẩn bị:
- 1 khung cơ khí
- 1 mạch Arduino
- 4 bộ bu lông, đai ốc M3 × 12mm
- 4 vòng đệm.
* Tiến hành: Lắp ráp như mô tả Hình 2.
2. Lắp ráp để pin
* Chuẩn bị
- 1 đế pin AA 6 viên
- 2 bộ bu lông, đai ốc M3 × 12 mm
- 2 vòng đệm
* Tiến hành: Lắp ráp như mô tả ở Hình 3
3. Lắp ráp mạch điều khiển động cơ
* Chuẩn bị
- 1 mạch điều khiển động cơ
- 4 bộ bu lông, đai ốc M3 x 12 mm
- 4 vòng đệm
* Tiến hành: Lắp ráp như mô tả Hình 4
4. Lắp ráp bánh đa hướng
* Chuẩn bị
- 1 bánh đa hướng
- 2 bộ bu lông, đai ốc M3 × 12 mm
- 2 cọc nhựa
* Tiến hành
Lắp ráp như mô tả Hình 5
5. Lắp ráp động cơ và bánh xe
* Chuẩn bị
- 2 động cơ giảm tốc
- 2 bánh xe
- 4 bộ bu lông, đai ốc M3 × 30 mm
- 4 giá giữ động cơ

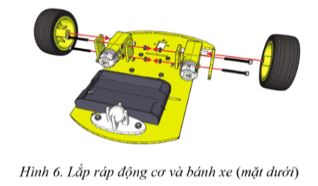

* Tiến hành: Lắp ráp như mô tả ở Hình 6
6. Lắp ráp cụm tay gắp
* Chuẩn bị
- 1 khung tay gắp
- 1 bộ động cơ Servo (đã kèm vít)
- 3 bộ bu lông, đai ốc M3 × 12 mm

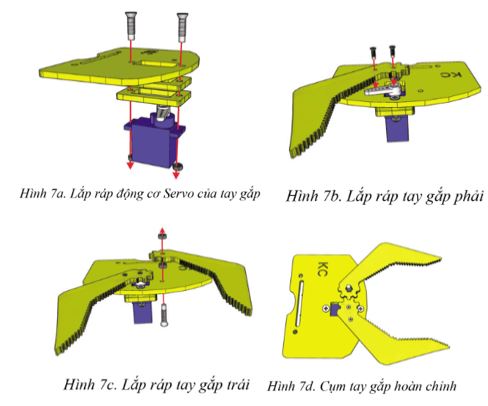

* Tiến hàng: Lắp ráp như mô tả ở Hình 7a, 7b, 7c, 7d
7. Lắp ráp cụm tay gắp vào robot
*Chuẩn bị
- Khung robot đã lắp ráp
- Một cụm tay gắp
- 2 bộ bu lông, đai ốc M3 × 12 mm

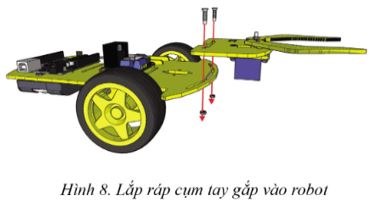

* Tiến hành: Lắp ráp theo mô tả ở Hình 8
8. Lắp ráp cảm biến hồng ngoại vào robot
* Chuẩn bị
- 2 mạch cảm biến hồng ngoại
- 2 cọc nhựa
- 2 bộ bu lông, đai ốc M3 × 12 mm

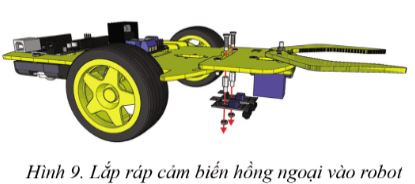

* Tiến hành: Lắp ráp theo mô tả Hình 9
9. Lắp ráp cụm cảm biến siêu âm cho robot
* Chuẩn bị
- 1 bộ động cơ Servo (đã kèm vít)
- 3 bộ bu lông, đai ốc M3 × 12 mm
- Giá đỡ cảm biến siêu âm
- Cảm biến siêu âm

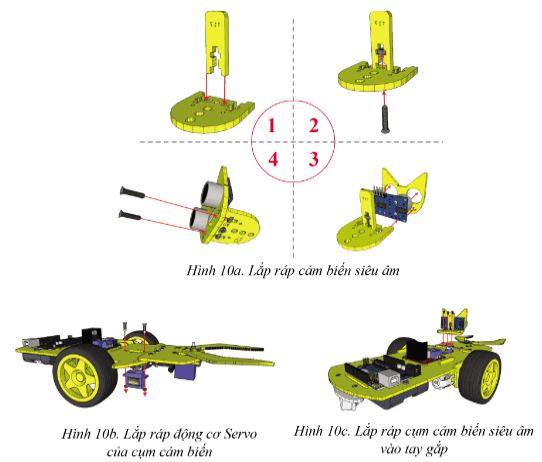

* Tiến hành: Lăp ráp theo mô tả Hình 10a, 10b, 10c
10. Kết nối mạch điện cho robot
* Chuẩn bị:
- 1 mạch Arduino
- 1 mạch điều khiển động cơ L298
- 2 động cơ giảm tốc
- 1 động cơ servo
- 1 cảm biến siêu âm
- 1 Breadboard
- 1 nguồn 9v
- 8 dây jum kết nối đực cái 20cm
- 7 dây jum kết nối đực đực 20cm

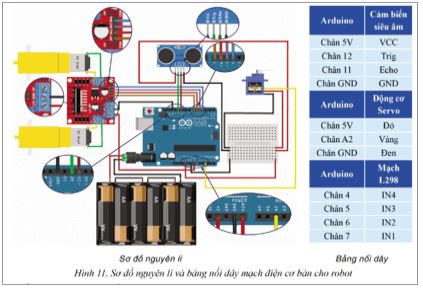

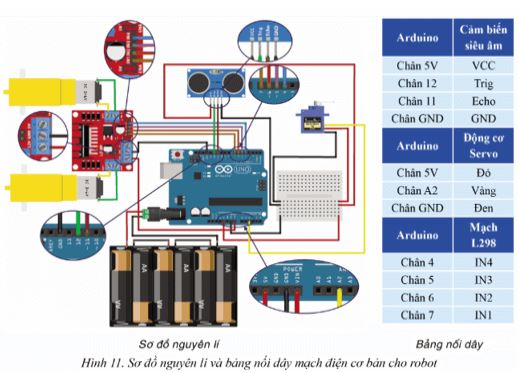

b. Tiến hành: kết nối các bộ phận điện, điện tử theo sơ đồ nguyên lý và bảng nối dây ở Hình 11.

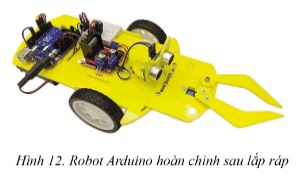

Kiểm tra tình trạng sẵn sàng hoạt động của robot Arduino sau khi lắp ráp (Hình 12) bằng cách: Tháo các chân jum kết nối tại chân 4, 5, 6, 7 của bảng mạch Arduino (hình 11) và kết nối các chân này vào Breadboard, sao cho chân IN1, IN3 của L298 được cấp nguồn 0V (GND) và chân IN2, IN4 của chân L298 được cấp nguồn 5V. Nếu robot đã di chuyển tiến lên thì robot đã sẵn sàng hoạt động.
Vận dụng trang 25 Chuyên đề Tin 10 Cánh diều
Sử dụng robot Hình 12 thay đổi kết nối chân của mạch điều khiển động cơ L298 với mạch Arduino để robot di chuyển tiến, tương tự, để robot di chuyển lùi, quay trái, quay phải. Biết chân từ 0 đến 9 của Arduino khi chưa có chương trình mặc định sẽ không xác định được mức điện áp. Có thể sử dụng các chân 5V, GND của mạch Arduino để cấp mức điện áp xác định cho các chân IN1, IN2, IN3, IN4 của mạch L298.
Lời giải:
Kết nối theo sơ đồ nguyên lý và bảng nối dây sau:
- Kết nối chân 5V với IN3, IN4.
- Bỏ kết nối chân 5V với hai chân IN3, IN4. Kết nối chân GND với cả 2 chân IN3 và IN4.
- Bỏ kết nối chân 5V với chân IN3, sau đó kết nối chân 5V với IN4.
