Giải Chuyên đề Tin học 10 Kết nối tri thức bài 9: Điều khiển robot chuyển động

VnDoc.com xin gửi tới bạn đọc bài viết Giải Chuyên đề Tin học 10 bài 9: Điều khiển robot chuyển động để bạn đọc cùng tham khảo. Mời các bạn cùng theo dõi thêm tại mục Tin học lớp 10 nhé.

Khởi động trang 38 Chuyên đề Tin 10 Kết nối

Các em đã từng được quan sát robot chuyển động chưa? Làm thế nào để robot có thể chuyển động được? Trong các nhà máy, người ta sử dụng cánh tay robot để thực hiện 1 số công đoạn sản xuất thay con người. Cơ chế chế điều khiển cánh tay robot là gì?

Lời giải:

Em đã từng được quan sát robot chuyển động. Muốn robot chuyển động được thì phải viết chương trình điều khiển robot chuyển động, sau đó cùng với sự điều khiển của con người thông qua các thiết bị thì robot có thể chuyển động được.

Trong nhà máy người ta sử dụng cánh tay robot để thực hiện 1 số công đoạn sản xuất thay con người. Cơ chế hoạt động của chúng dựa trên liên kết giữa bộ điều khiển và các khớp nối chuyển động. Theo đó, bộ phận điều khiển chủ động truyền hiệu lệnh đến các khớp nối cho phép cánh tay chuyển động quay (như trong một robot có khớp nối) hoặc chuyển dịch (tuyến tính).

Các liên kết được thao túng theo nhu cầu sản xuất để tạo thành một chuỗi động học. Điểm cuối của chuỗi hành động này được gọi là hiệu ứng kết thúc và quy luật hoạt động của nó mô phỏng hoàn hảo chuyển động của bàn tay con người.

Hoạt động 1 trang 38 Chuyên đề Tin 10 Kết nối

Tìm hiểu các lệnh điều khiển động cơ DC

Đọc, thảo luận để hiểu các lệnh cơ bản điều khiển động cơ DC của robot giáo dục.

Lời giải:

Động cơ DC thường dùng để tạo chuyển động cho các bánh xe của robot. Động cơ DC chỉ có 2 chiều xoay:

(1) Xoay từ trái sang phải theo chiều kim đồng hồ (chiều tiến);

(2) Xoay từ phải sang trái ngược chiều kim đồng hồ (chiều lùi).

Câu lệnh điều khiển động cơ có thể được mô tả như sau:

Xoay động cơ (chiều, tốc độ)

Trong đó, tham số chiều nhận một trong hai giá trị tiến hoặc lùi, tham số tốc độ nhận một giá trị từ 0 đến 255.

Bảng 9.1. Các lệnh để điều khiển động cơ DC

Lệnh	Tham số	Mô tả ý nghĩa
Xoay động cơ DC M1 (chiều, tốc độ)	chiều (“tiến”, “lùi”) tốc độ (từ 0 đến 255)	Điều khiển động cơ M1 (động cơ trái) chuyển động theo chiều kim đồng hồ (nếu chiều = “tiến”) hoặc ngược lại (nếu chiều = “lùi”).
Xoay động cơ DC M2 (chiều, tốc độ)	chiều (“tiến”, “lùi”) tốc độ (từ 0 đến 255)	Điều khiển động cơ tại cổng M2 (động cơ phải). Ý nghĩa tương tự lệnh điều khiển động cơ M1.

Câu hỏi trang 41 Chuyên đề Tin 10 Kết nối

Em hãy viết câu lệnh điều khiển robot quay lại 180o và đi tiếp.

Lời giải:

Câu lệnh có thể như sau:

Bắt đầu chương trình

Đi thẳng (150)

Đợi 2 giây

Xoay trái (180)

Đợi 0,5 giây

Đi thẳng (150)

Đợi 1.5 giây

Dừng lại

Hoạt động 2 trang 41 Chuyên đề Tin 10 Kết nối

Tìm hiểu cách điều khiển động cơ servo

Đọc, thảo luận về câu lệnh điều khiển của động cơ servo và mô hình ứng dụng hai động cơ servo.

Lời giải:

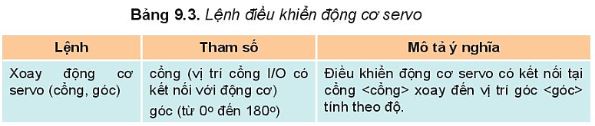

Câu lệnh điều khiển động cơ servo như sau:

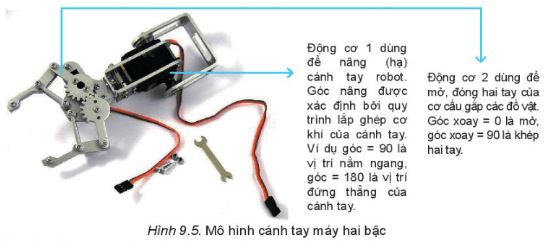

Mô hình ứng dụng hai động cơ servo chính là mô hình cánh tay robot:

Cánh tay robot là một loại thiết bị cơ khí được thiết kế để thực hiện các chức năng tương tự như cánh tay của con người và thường được sử dụng trong các dây chuyền lắp ráp, thay thế các linh kiện tại các nhà máy.

Câu hỏi 1 trang 43 Chuyên đề Tin 10 Kết nối

Em hãy giải thích ý nghĩa của hai lệnh Đợi 0,5 giây trong chương trình ở Hình 9.6.

Lời giải:

Hai câu lệnh đợi 0.5 giây được thêm vào với mục đích điều khiển robot tạm dừng lại ở một số hoạt động để người sử dụng dễ quan sát hơn. Cụ thể như sau:

- Câu lệnh Đợi 0.5 giây ở vị trí thứ nhất giúp robot tạm ngưng các hoạt động trong 0.5 giây sau khi đóng cơ cấu gắp và chuẩn bị nâng vật lên.

- Câu lệnh Đợi 0.5 giây ở vị trí thứ hai giúp robot tạm ngưng các hoạt động trong 0.5 giây trước khi đóng cơ cấu gắp vật.

Câu hỏi 2 trang 43 Chuyên đề Tin 10 Kết nối

Em hãy cho biết hai lệnh thiết lập tham số ban đầu của động cơ tại cổng 5 và cổng 6 trong chương trình ở Hình 9.6 có thể thay đổi được vị trí được không.

Lời giải:

Có thể, vì hai lệnh thiết lập vị trí của cánh tay ở góc 90 độ và trạng thái mở của cơ cấu gắp. Không ảnh hưởng đến các hoạt động được lập trình của toàn bộ cánh tay robot 2 bậc.

Luyện tập 1 trang 43 Chuyên đề Tin 10 Kết nối

Em hãy tìm hiểu thêm các kiểu kết nối ứng dụng khác của cánh tay robot hai bậc.

Lời giải:

Trong thực tế, cánh tay robot nhiều bậc được ứng dụng để tự động hóa lắp ráp ô tô trong nhà máy thay cho con người. Ngoài ra chúng còn được ứng dụng trong một số công việc như: pha cà phê, cầm nắm trong các robot mô phỏng hình dáng con người…

Luyện tập 2 trang 43 Chuyên đề Tin 10 Kết nối

Em hãy viết chương trình bằng mã giả lập để điều khiển robot di chuyển theo cạnh của hình vuông cho trước theo chiều kim đồng hồ.

Lời giải:

Chương trình viết bằng Pseudocode giúp điều khiển robot di chuyển theo cạnh của hình vuông cho trước như sau:

Khởi động chương trình

Đi thẳng (150)

Đợi 2 giây

Xoay trái (100)

Đợi 0.5 giây

Đi thẳng (150)

Đợi 2 giây

Xoay trái (100)

Đợi 0.5 giây

Đi thẳng (150)

Đợi 2 giây

Dừng lại

Vận dụng 1 trang 43 Chuyên đề Tin 10 Kết nối

Em hãy nêu sự khác biệt cơ bản giữa lập trình động cơ DC và động cơ servo.

Lời giải:

Động cơ servo có thể lập trình điều khiển được góc xoay trong khi động cơ DC không lập trình điều khiển được chính xác góc xoay.

Động cơ servo không thể lập trình điều khiển được tốc độ xoay trong khi động cơ DC có tham số để lập trình điều khiển được tốc độ xoay.

Vận dụng 2 trang 43 Chuyên đề Tin 10 Kết nối

Em hãy viết lại các chương trình điều khiển robot chuyển động được giới thiệu trong bài, sử dụng lệnh điều khiển từng động cơ M1 và M2.

Lời giải:

Ví dụ 1:

Bắt đầu chương trình

Xoay động cơ DC M1 (tiến, 150)

Xoay động cơ DC M2 (tiến, 150)

Đợi 2 giây

Dừng lại

Ví dụ 2:

Bắt đầu chương trình

Xoay động cơ DC M1 (tiến, 150)

Xoay động cơ DC M2 (tiến, 150)

Đợi 2 giây

Xoay động cơ DC M1 (tiến, 0)

Xoay động cơ DC M2 (tiến, 100)

Đợi 0.5 giây

Xoay động cơ DC M1 (tiến, 150)

Xoay động cơ DC M2 (tiến, 150)

Đợi 1.5 giây

Dừng lại
