Giải Công nghệ 10 Bài 11: Hình chiếu trục đo CD

VnDoc.com vừa gửi tới bạn đọc bài viết Giải Công nghệ 10 Bài 11: Hình chiếu trục đo CD. Mời các bạn cùng theo dõi chi tiết bài viết dưới đây nhé.

I. Khái quát chung về hình chiếu trục đo

Câu hỏi 1 trang 54 SGK Công nghệ 10 CD

Hình chiếu trục đo là gì?

Lời giải

Hình chiếu trục đo là: hình biểu diễn đồng thời cả ba chiều của vật thể và được xây dựng bằng phép chiếu song song.

Câu hỏi 2 trang 54 SGK Công nghệ 10 CD

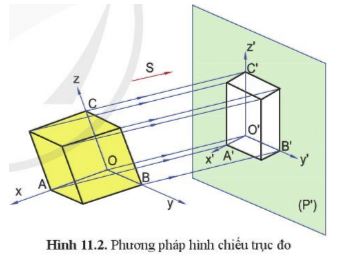

Hình chiếu thu được trên mặt phẳng (P’) theo phương chiếu S (hình 11.2) thể hiện mấy chiều của vật thể.

Giải Công nghệ 10 Bài 11

Lời giải

Hình chiếu thu được trên mặt phẳng (P') theo phương chiều S (hình 11.2) thể hiện 3 chiều của vật thể.

Câu hỏi trang 54 SGK Công nghệ 10 CD

Chiều dài các đoạn OA, OB, OC và chiều dài các đoạn O’A’, O’B’, O’C’ trên hình 11.2 có bằng nhau không? Vì sao?

Giải Công nghệ 10 Bài 11

Lời giải

Chiều dài các đoạn OA, OB, OC và chiều dài các đoạn O'A; O'B'; O'C' trên hình 11.2 không bằng nhau. Chúng tỉ lệ với nhau theo hệ số biến dạng.

II. Hình chiếu trục đo vuông góc đều và hình chiếu trục đo xiên gốc cân

Câu hỏi 1 trang 55 SGK Công nghệ 10 CD

Cho biết góc trục đo x’O’y’, x’O’z’, y’O’z’ của hình chiếu trục đo vuông góc đều và xiên góc cân là bao nhiêu?
Lời giải

- Hình chiếu trục đo vuông góc đều: góc x'O'y' = góc x'O'z' = góc y'O'z' =120o.

- Hình chiếu trục đo xiên góc cân: góc x'O'y' = góc x'O'z' = góc y'O'z' =135o.

Câu hỏi 2 trang 55 SGK Công nghệ 10 CD

Trong hình chiếu trục đo xiên góc cân, hệ số biến dạng theo trục nào thay đổi?

Lời giải

Trong hình chiếu trục đo xiên góc cân, hệ số biến dạng theo trục Oy' thay đổi.

Câu hỏi 3 trang 55 SGK Công nghệ 10 CD

Trong hình chiếu trục đo vuông góc đều, các trục eplip có độ lớn như thế nào so với đường kính hình tròn?

Lời giải

Trong hình chiếu trục đo vuông góc đều, các trục elip có độ lớn bằng với đường kính hình tròn.

Câu hỏi 4 trang 55 SGK Công nghệ 10 CD

Trong hình chiếu trục đo xiên góc cân, hình tròn năm trong mặt phẳng nào không bị biến dạng?
Lời giải

Trong hình chiếu trục đo xiên góc cân, hình tròn nằm trong mặt phẳng song song với mặt phẳng tọa độ xOz không bị biến dạng.

III. Vẽ hình chiếu trục đo

Câu hỏi 1 trang 56 SGK Công nghệ 10 CD

Căn cứ vào kích thước nào trên hình chiếu vuông góc (hình 11.1a) để dựng khối hộp bao ngoài? Các mặt phẳng toạ độ ứng với các mặt nào của khối hộp?

Giải Công nghệ 10 Bài 11

Lời giải

Các mặt phẳng tọa độ ứng với các mặt:

- Mặt trước (mặt bậc) của khối hộp.

- Mặt đáy của khối hộp.

Câu hỏi 2 trang 56 SGK Công nghệ 10 CD

Chỉ ra các kích thước trên hình chiếu vuong góc (hình 11.1a) để lấy theo chiều cao và chiều sâu khi vẽ mặt bậc.

Giải Công nghệ 10 Bài 11

Lời giải

Các kích thước trên hình chiếu vuông góc:d, h, g; a, b, e.

đường kính, chiều cao, chiều rộng, chiều dài.

Câu hỏi 3 trang 56 SGK Công nghệ 10 CD

Quan sát hình 11.1a và cho biết đường tròn trên hình chiếu đứng thể hiện phần nào của vật thể? Khi vẽ hình chiếu trục đo của đường tròn đó, trục lớn của elip vuông góc với trục đo nào?

Giải Công nghệ 10 Bài 11

Lời giải

Đường tròn trên hình chiếu đứng thể hiện phần khoét rỗng của vật thể.

VnDoc.com vừa gửi tới bạn đọc bài viết Giải Công nghệ 10 Bài 11: Hình chiếu trục đo CD. Hi vọng qua bài viết này bạn đọc có thêm tài liệu học tập môn Công nghệ 10 CD. Mời các bạn cùng tham khảo thêm tài liệu học tập môn Ngữ văn 10 CD...
