Câu hỏi 1 trang 93 SGK Công nghệ 10 CD

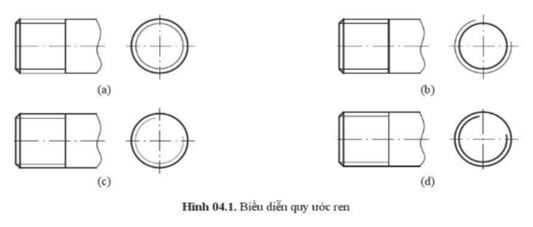

Cho hình chiếu đứng và hình chiếu cạnh của ren trục. Hãy chỉ ra hình biểu diễn ren đúng và giải thích các hình khác sai ở điểm nào?

Lời giải

- Hình biểu diễn ren đúng : hình c

- Các hình khác sai ở điểm:

+ Hình a: Đường chân ren phải vẽ bằng nét liền mảnh, vòng tròn chân ren phải hở 1/4 cung tròn về phía bên phải.

+ Hình b: Đường chân ren phải vẽ bằng nét liền mảnh và hở 1/4 cung tròn về phía bên phải; đường đỉnh ren phải vẽ bằng nét liền đậm khép kín; đường giới hạn ren phải vẽ bằng nét liền đậm có độ dày bằng đường đỉnh ren.

+ Hình d: Đường đỉnh ren phải vẽ bằng nét liền đậm đều màu nhau; đường giới hạn ren phải vẽ bằng nét liền đậm có độ dày bằng đường đỉnh ren; đường chân ren phải vẽ bằng nét liền mảnh.

Câu hỏi 2 trang 94 SGK Công nghệ 10 CD

Bản vẽ chi tiết có các nội dung gì? Nêu trình tự lập bản vẽ chi tiết.

Lời giải

* Bản vẽ chi tiết có các nội dung :

- Khung tên:

+ Tên gọi chi tiết

+ Vật liệu chế tạo

+ Tỉ lệ

- Hình biểu diễn:

+ Tên gọi các hình chiếu

+ Vị trí hình cắt

- Kích thước:

+ Kích thước chung

+ Kích thước của từng bộ phận

- Yêu cầu kĩ thuật:

+ Yêu cầu về gia công

+ Yêu cầu xử lí bề mặt.

* Nêu trình tự lập bản vẽ chi tiết:

- Phân tích đặc điểm kết cấu, hình dạng để lựa chọn hình biểu diễn sao cho số lượng hình ít nhất mà vẫn thể hiện được đầy đủ hình dạng, cấu tạo của chi tiết.

- Chọn khổ giấy, tỉ lệ vẽ và vẽ theo các bước:

+ Bước 1: Bố trí các hình biểu diễn

+ Bước 2: Vẽ mờ

+ Bước 3: Tô đậm

+ Bước 4: Hoàn thiện bản vẽ

Câu hỏi 3 trang 94 SGK Công nghệ 10 CD

Bản vẽ lắp có các nội dung gì? Nêu trình tự đọc bản vẽ lắp.

Lời giải

* Bản vẽ lắp có nội dung:

+ Hình biểu diễn của bộ phận lắp

+ Kích thước

+ Bảng kê

+ Khung tên

* Trình tự đọc bản vẽ lắp:

- Khung tên:

+ Tên gọi sản phẩm

+ Tỉ lệ

- Bảng kê: Tên gọi, số lượng chi tiết, vật liệu

- Hình biểu diễn:

+ Tên gọi các hình chiếu, hình cắt.

- Kích thước:

+ Kích thước chung

+ Kích thước lắp ghép giữa các chi tiết

- Phân tích chi tiết:

+ Hình dáng, vị trí chi tiết 1

+ Hình dáng, vị trí chi tiết 2

- Tổng hợp:

+ Công dụng của sản phẩm

+ Trình tự tháo, lắp sản phẩm

Câu hỏi 4 trang 94 SGK Công nghệ 10 CD

Cho biết sự khác nhau giữa mặt cắt, mặt đứng, mặt bằng của bản vẽ nhà.

Lời giải

Sự khác nhau giữa mặt cắt, mặt đứng, mặt bằng của bản vẽ nhà:

Câu hỏi 5 trang 94 SGK Công nghệ 10 CD

Kể tên một số lệnh vẽ và hiệu chỉnh cơ bản trong phần mầm autocad

Lời giải

Một số lệnh và hiệu chỉnh cơ bản trong phần mềm AutoCAD:

- Lệnh Line - Vẽ đoạn thẳng

- Lệnh Circle - Vẽ đường tròn

- Lệnh Erase - Xóa đối tượng

- Chọn đối tượng

- Lệnh Trim - Cắt đối tượng

- Lệnh offser - Tạo các đối tượng song song

Câu hỏi 6 trang 94 SGK Công nghệ 10 CD

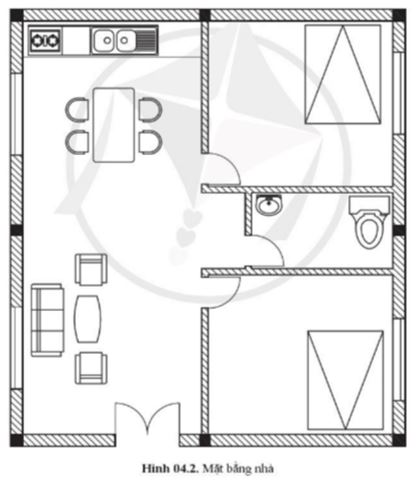

Quan sát hình vẽ mặt phẳng nhà (hinh04.2) và cho biết:

- Bản vẽ mặt bằng nhằm mục đích gì?

- Vị trí các phòng khác, phòng ngủ, khi bếp và nhà vệ sinh so với cửa đi chính.

- Vị trí cửa đi khác, cửa sổ.

- Cửa phòng khách và cửa phòng ngủ khác nhau ở điểm nào?

- Nêu tên các vật dụng được bài trí trong từng phòng.

Lời giải

- Bản vẽ mặt bằng nhằm mục đích: thể hiện ví trí cửa đi, cửa sổ, tường bao, tường ngăn, vị trí bàn ghế, giường tủ; thể hiện kích thước dài, rộng của ngôi nhà, của từng phòng, các kích thước theo chiều rộng của cửa đi, cửa sổ.,.

- Vị trí các phòng khách, phòng ngủ, khu bếp và nhà vệ sinh so với cửa đi chính:

+ Phòng khách nằm cạnh, ở ngay bên trái so với cửa đi chính, kế đến là khu bếp (đối diện cửa đi chính)

+ Phòng ngủ nằm cạnh, ở ngay bên tay phải so với cửa đi chính, kế đến là phòng vệ sinh, kế đến là phòng ngủ thứ hai.

- Vị trí cửa đi khác, cửa sổ: Mỗi phòng ngủ, phòng vệ sinh đều có 1 cửa đi; có 4 cửa sổ, một cửa sổ ở phòng khách, một cửa sổ ở phòng bếp; hai cửa sổ ở hai phòng ngủ.

- Cửa phòng khách và cửa phòng ngủ khác nhau ở điểm: cửa phòng khách có hai cánh, cửa phòng ngủ có 1 cánh.

- Tên các vật dụng được bài trí trong từng phòng:

+ Phòng khách: bộ bàn ghế sofa; cửa sổ

+ Phòng ngủ: giường, cửa sổ

+ Phòng bếp: bộ bàn ăn, bồn rửa, bếp gas

+ Phòng vệ sinh: bồn rửa mặt, xí bệt
