Giải Công nghệ 10 Bài 15: Bản vẽ lắp CD

Giải Công nghệ 10 Bài 15: Bản vẽ lắp CD được VnDoc.com sưu tầm và xin gửi tới bạn đọc cùng tham khảo. Mời các bạn cùng theo dõi bài viết dưới đây nhé.

I. Nội dung bản vẽ lắp

Câu hỏi trang 72 SGK Công nghệ 10 CD

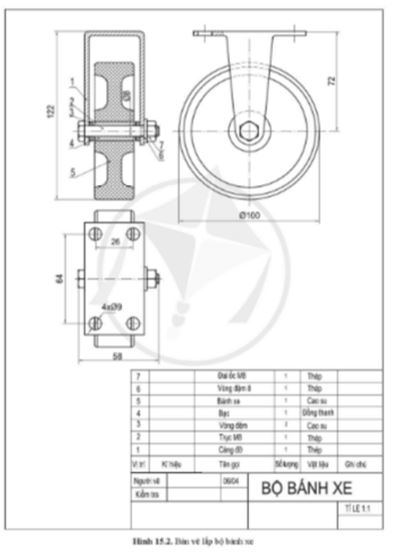

Quan sát hình 15.2 và cho biết các nội dung của bản vẽ lắp.
Lời giải

Giải Công nghệ 10 Bài 15

Lời giải

- Hình biểu diễn của bộ phận lắp: hình cắt đứng, hình chiếu bằng, hình chiếu cạnh có cắt cục bộ để thể hiện lỗ Ø9

- Kích thước: kích thước chung: 122 - 58 - 100; kích thước 4 lỗ: 09, 26, 64 trên mặt cảng đỡ dùng để lắp bộ bánh xe với thân xe gọi là kích thước đặt máy.

- Bảng kê:

Giải Công nghệ 10 Bài 15

- Khung tên:

+ Tên sản phẩm: Bộ bánh xe

+ Tỉ lệ: 1:1

II. Đọc bản vẽ lắp

Câu hỏi 1 trang 73 SGK Công nghệ 10 CD

Đọc nội dung khung tên, bảng kê bản vẽ hình 15.2 và cho biết:

- Tên gọi của sản phẩm, tỉ lệ bản vẽ.

- Tên gọi, số lượng, vật liệu chế tạo các chi tiết.

- Số vị trí ( chú dẫn chi tiết) trên bản vẽ lắp có vai trò gì và được ghi như thế nào?

Giải Công nghệ 10 Bài 15

Lời giải

- Tên gọi sản phẩm: bộ bánh xe; tỉ lệ bản vẽ 1: 1.

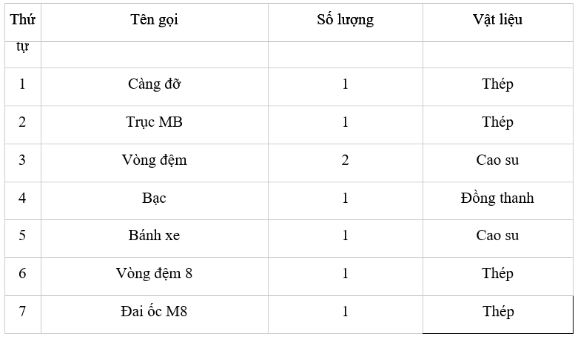

- Tên gọi, số lượng, vật liệu chế tạo các chi tiết:

Giải Công nghệ 10 Bài 15

Câu hỏi 2 trang 73 SGK Công nghệ 10 CD

Bản vẽ lắp hình 15.2 có các hình biểu diễn nào? Phân tích các hình biểu diễn đó?

Lời giải

Bản vẽ lắp hình 15.2 có các hình biểu diễn:

+ hình cắt đứng: chiều cao: 122mm gồm các bộ phận càng đỡ, trục M8; vòng đệm; bạc; bánh xe; vòng đệm 8; đai ốc M8.

+ hình chiếu bằng: chiều rộng 58mm; khoảng cách giữa hai lỗ vít hàng ngang: 26mm; khoảng cách giữa hai lỗ vít hàng dọc: 64mm;

+ hình chiếu cạnh có cắt cục bộ để thể hiện lỗ Ø9; đường kính bánh Ø100.

Câu hỏi 3 trang 73 SGK Công nghệ 10 CD

Đọc kích thước bản vẽ lắp hình 15.2 và cho biết:

- Các kích thước 4x09, 26,64 dùng để làm gì?

- Kích thước chung của sản phẩm, kích thước này dùng để làm gì?

- Tại sao trên bản vẽ lắp không ghi kích thước của tất cả các chi tiết?

Lời giải

- Các kích thước 4 x 09, 26, 64 dùng để xác định bán kính và khoảng cách giữa các lỗ vít

- Kích thước chung của sản phẩm dùng để xác định chiều, dài, chiều rộng, chiều cao vật thể.

- Trên bản vẽ lắp không ghi kích thước của tất cả các chi tiết vì: theo tiêu chuẩn ghi kích thước, mỗi kích thước chỉ được ghi một lần trên bản vẽ và được ghi trên hình chiếu nào thể hiện rõ nhất cấu tạo của phần tử được ghi miễn sao đủ để chế tạo, lắp ghép và kiểm tra vật thể.

Câu hỏi 4 trang 73 SGK Công nghệ 10 CD

Chỉ ra đường bao của chi tiết càng đỡ, trục M8, bánh xe trên bản vẽ hình 15.2

Lời giải

Đường bao của từng chi tiết càng đỡ, trục M8, bánh xe trên bản vẽ được vẽ bằng nét liền đậm

Câu hỏi 5 trang 73 SGK Công nghệ 10 CD

Cho biết công dụng của bộ bánh xe hình 15.2. Cho biết trình tự tháo các chi tiết của bộ bánh xe hình 15.2.

Lời giải

- Công dụng của bản vẽ lắp bộ bánh xe: dùng để lắp ráp và kiểm tra chi tiết

- Trình tự tháo của các chi tiết của bộ bánh xe hình 15.2: 7-6-1-2-3-5-4
