Giải Công nghệ 10 Ôn tập chủ đề 3 Vẽ kĩ thuật cơ sở CD được VnDoc.com tổng hợp và xin gửi tới bạn đọc. Mời các bạn cùng theo dõi chi tiết bài viết dưới đây nhé.
Câu hỏi 1 trang 63 SGK Công nghệ 10 CD
Hãy kể tên các tiêu chuẩn trình bày bản vẽ kĩ thuật.
Lời giải
Các tiêu chuẩn trình bày của bản vẽ kĩ thuật:
- Khổ giấy: A0 đến A4 quy định theo TCVN 7285 : 2003
- Nét vẽ: theo TCVN 8 -24 : 2002
+ Nét liền đậm : đường bao thấy, cạnh thấy, khung vẽ, khung tên
+ Nét liền mảnh: đường kích thước và đường gióng; đường gạch mặt cắt
+ Nét lượn sóng: đường giới hạn một phần hình cắt.
+ Nét đứt mảnh: đường bao khuất, cạnh khuất
+ Nét gạch dài - chấm - mảnh: đường tâm, đường trục đối xứng
+ Nét gạch dài - chấm - đậm: vị trí của mặt cắt.
- Tỉ lệ: theo TCVN 7286 : 2003:
+ Tỉ lệ phóng to: 2:1; 5:1; 10:1; 20:1; 50:1,..
+ Tỉ lệ nguyên hình : 1:1
+ Tỉ lệ thu nhỏ: 1:2; 1:5; 1:10; 1:20; 1:50; ...
- Chữ viết: theo TCVN 7284-0:2003 : rõ ràng, thống nhất tránh nhầm lẫn:
+ Chiều cao chữ hoa (h) được quy định như sau: 1,8; 2,5; 3,5; 5; 7; 10; 14 và 20 mm.
+ Chiều rộng nét chữ thường lấy bằng h/10.
+ Bản vẽ khổ giấy A4 thường sử dụng khổ chữ 2,5 và 5 chp chữ thường hoặc 3,5 và 7 cho chữ hoa.
- Ghi kích thước: theo TCVN 7583-1:2006 quy định quy tắc ghi kích thước trên các bản vẽ kĩ thuật: Mỗi kích thước chỉ được ghi một lần trên bản vẽ và được ghi trên hình chiếu thể hiện rõ nhất cấu tạo của phần tử được ghi; Đơn vị đo kích thước dài là milimet và không cần ghi đơn vị trên bản vẽ.
Câu hỏi 2 trang 63 SGK Công nghệ 10 CD

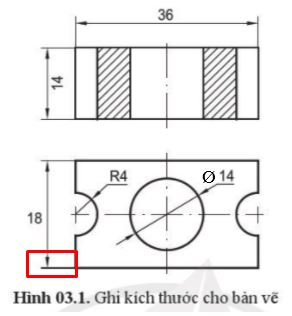

Hãy xác định các kích thước ghi không đúng tiêu chuẩn trên hình 03.1 và trình bày cách ghi lại cho đúng
Lời giải
Đường gióng: nét liền mảnh
Kích thường đường kính: cần bổ sung kí hiệu Ø trước số đo.
Câu hỏi 3 trang 63 SGK Công nghệ 10 CD
Hình chiếu vuông góc là gì? Cho biết sự khác nhau về vị trí các hình biểu diễn khi sử dụng phương pháp góc chiếu thứ nhất và phương pháp góc chiếu thứ ba.
Lời giải
Hình chiếu vuông góc là: hình chiếu hợp với mặt phẳng một góc 90 độ.
So sánh:
PP góc chiếu thứ nhất | PP góc chiếu thứ ba | |
Vị trí vật thể | Nằm trước mặt phẳng chiếu đối với người quan sát. | Nằm sau mặt phẳng chiếu đối với người quan sát |
Vị trí các hình chiếu | Hình chiếu bằng đặt dưới hình chiếu đứng, hình chiếu cạnh đặt bên phải hình chiếu đứng. | Hình chiếu bằng đặt trên hình chiếu đứng, hình chiếu cạnh đặt bên trái hình chiếu đứng. |
Câu hỏi 4 trang 63 SGK Công nghệ 10 CD

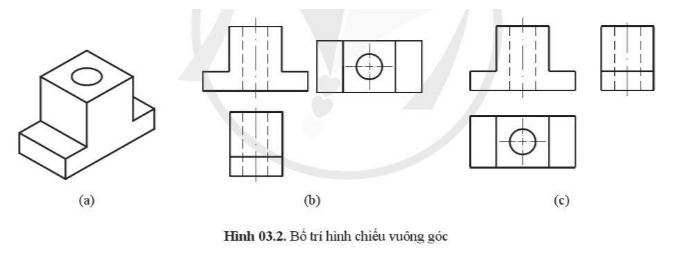

Cho vật thể (hình 03.2a). Hãy cho biết hình 03.2b và hình 03.2c, hình nào bố trí đúng các hình chiếu vuông góc của vật thể? Tại sao?
Lời giải
- Hình (c) bố trí đúng các hình chiếu vuông góc của vật thể.
- Giải thích: Vì hình chiếu bằng phải nằm dưới hình chiếu đứng, hình chiếu cạnh phải nằm bên phải hình chiếu đứng.
Câu hỏi 5 trang 63 SGK Công nghệ 10 CD
Mặt cắt, hình cắt dùng để làm gì? Quan sát hình 03.2 và cho biết đâu là hình cắt đúng của vật thể hình 03.2a và giải thích tại sao?
Lời giải
- Hình cắt và mặt cắt dùng để biểu diễn hình dạng và cấu tạo bên trong của vật thể. Đối với vật thể có nhiều phần rỗng bên trong, nếu không sử dụng hình cắt và mặt cắt thì hình vẽ có nhiều nét đứt làm bản vẽ không rõ ràng, sáng sủa.
- Hình 03.3a là hình cắt đúng của vật thể hình 03.2a . Vì đường gạch mặt cắt được vẽ bằng nét liền mảnh, song song và nghiêng 45o sso với đường bao hoặc đường trục.
