Giải Công nghệ 10 Bài 12: Hình chiếu phối cảnh CD

Giải Công nghệ 10 Bài 12: Hình chiếu phối cảnh CD được VnDoc.com sưu tầm và xin gửi tới bạn đọc. Mời các bạn cùng theo dõi bài viết dưới đây nhé.

I. Khái quát chung về hình chiếu phối cảnh

Câu hỏi 1 trang 58 SGK Công nghệ 10 CD

Hình chiếu phối cảnh được xây dựng bằng phép chiếu gì?

Lời giải

Hình chiếu phối cảnh được xây dựng bằng phép chiếu xuyên tâm

Câu hỏi 2 trang 58 SGK Công nghệ 10 CD

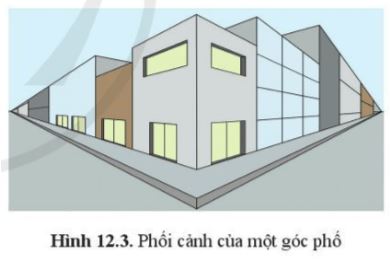

Quan sát hình 12.3 và cho biết càng ở gần tâm chiếu thì chiều cao của các ngôi nhà thay đổi như thế nào?

Công nghệ 10 Bài 12

Lời giải

Càng ở gần tâm chiếu thì chiều cao của các ngôi nhà càng thấp dần.

Câu hỏi 3 trang 59 SGK Công nghệ 10 CD

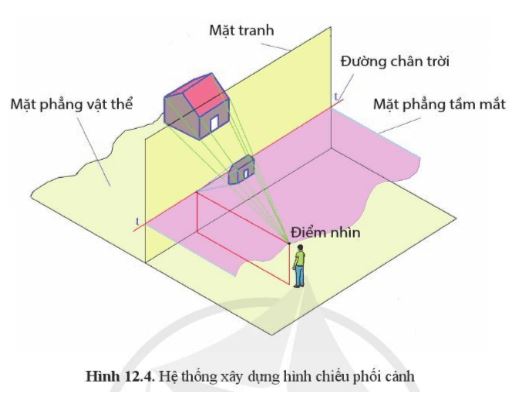

Quan sát hình 12.4 và chỉ ra mối quan hệ về vị trí giữa các mặt phẳng

Công nghệ 10 Bài 12

Lời giải

Các mặt phẳng nằm vuông góc với nhau từng đôi một.

II. Vẽ hình chiếu phối cảnh một điểm tụ

Câu hỏi 1 trang 60 SGK Công nghệ 10 CD

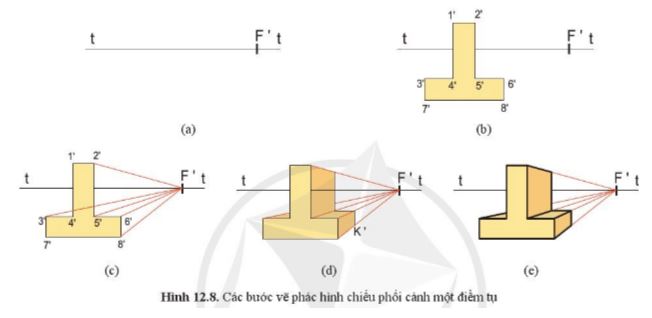

Quan sát hình 12.8a và cho biết vị trí đặt điểm tụ F’ ở bên phải, bên trái hoặc ở chính giữa đường chân trời ảnh hưởng như thế nào tới việc quan sát vật thể?

Công nghệ 10 Bài 12

Lời giải

- Vị trí đặt điểm tụ F' ở bên phải đường chân trời: quan sát được 2 chiều của vật thể, quan sát rõ mặt bên phải.

- Vị trí đặt điểm tụ F' ở bên trái đường chân trời: quan sát được 2 chiều của vật thể, quan sát rõ mặt bên trái.

- Vị trí đặt điểm tụ F' ở chính giữa đường chân trời: chỉ quan sát được 1 mặt của vật thể

Câu hỏi 2 trang 60 SGK Công nghệ 10 CD

Quan sát hình 12.8b và cho biết hình chiếu đứng của vật thể có thể đặt phía trên hoặc phía dưới đường chân trời không? Điều đó ảnh hưởng như thế nào tới hình chiếu phối cảnh?

Công nghệ 10 Bài 12

Lời giải

Theo em là không. Vì khi đó hình chiếu phối cảnh sẽ không phản ánh được 2 chiều và khoảng cách xa gần của các vật thể.

Câu hỏi 3 trang 60 SGK Công nghệ 10 CD

Có nhất tiết phải nối tất cả các điểm trên vật thể về điểm tụ khi đường nối đó bị che khuất không?

Lời giải

Không nhất thiết phải nối tất cả các điểm trên vật thể về điểm tụ khi đường nối đó bị che khuất không.

Câu hỏi 4 trang 61 SGK Công nghệ 10 CD

Các cạnh còn lại được vẽ theo nguyên tắc nào?

Lời giải

Các cạnh còn lại được vẽ theo nguyên tắc: Sau khi xác định được độ sâu của vật thể, từ điểm độ sâu vẽ các đường thẳng lần lượt song song với các cạnh của hình chiếu đứng.

Câu hỏi 5 trang 61 SGK Công nghệ 10 CD

Làm thế nào để xác định cạnh khuất trên vật thể vừa vẽ?

Lời giải

Để xác định cạnh khuất trên vật thể vừa vẽ, ta áng chừng các cạnh so với điểm tụ F, cạnh nào bị khuất bên trong do hình chiếu đứng che là cạnh khuất.

Câu hỏi 6 trang 61 SGK Công nghệ 10 CD

Hãy cho biết các hình 12.8a, b, c, d, e tương ứng với từng bước nào trong cách vẽ hình chiếu phối cảnh một điểm tụ.

Công nghệ 10 Bài 12

Lời giải

Hãy cho biết các hình 12.8a, b, c, d, e tương ứng với từng bước nào trong cách vẽ hình chiếu phối cảnh một điểm tụ.

- Hình 12.8a: Bước 1

- Hình 12.8b: Bước 2

- Hình 12.8c: Bước 3

- Hình 12.8d: Bước 4

- Hình 12.8e: Bước 5.

Trên đây VnDoc.com vừa gửi tới bạn đọc bài viết Giải Công nghệ 10 Bài 12: Hình chiếu phối cảnh CD. Hi vọng qua bài viết này bạn đọc có thêm tài liệu để học tập tốt hơn môn Công nghệ 10 CD. Mời các bạn cùng tham khảo thêm tài liệu học tập môn Ngữ văn 10 CD...
