I. Khái niệm
Câu hỏi trang 75 SGK Công nghệ 10 CD
Bản vẽ nhà thường bao gồm các bản vẽ nào?
Lời giải
Bản vẽ nhà thường bao gồm các bản vẽ (có các số liệu kèm theo):
- Bản vẽ phối cảnh
- Bản vẽ mặt bằng
- Bản vẽ mặt đứng
- Bản vẽ mặt cắt
II. Các quy ước vẽ bản vẽ xây dựng
Câu hỏi trang 76 SGK Công nghệ 10 CD

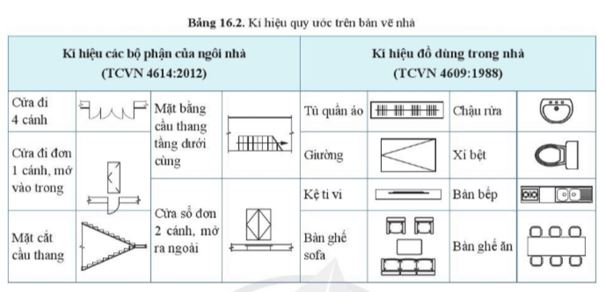

Ngôi nhà của em có những đồ dùng gì? Hãy chỉ ra những kí hiệu của đồ dùng đó ở bảng 16.2
Lời giải
Ngôi nhà em có: cửa, bàn ghế, cầu thang, ti vi, tủ quần áo, giường, bệ bếp, bồn rửa bát, bồn cầu...(kí hiệu - bảng 16.2).
III. Các hình biểu diễn trên bản vẽ xây dựng
Câu hỏi trang 77 SGK Công nghệ 10 CD

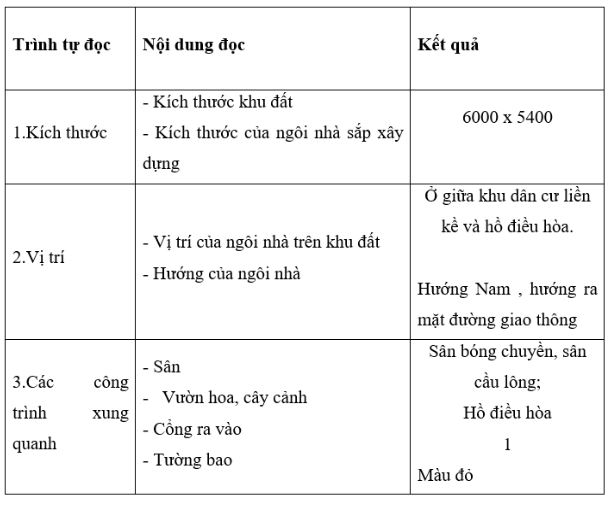

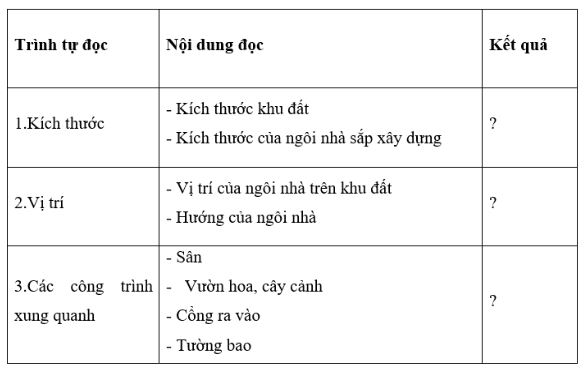

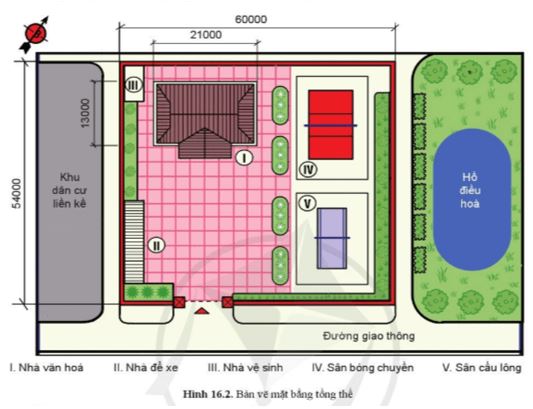

Đọc bản vẽ mặt bằng tổng thể hình 16.2 và điền thông tin theo bảng 16.4
Lời giải
Câu hỏi 1 trang 79 SGK Công nghệ 10 CD

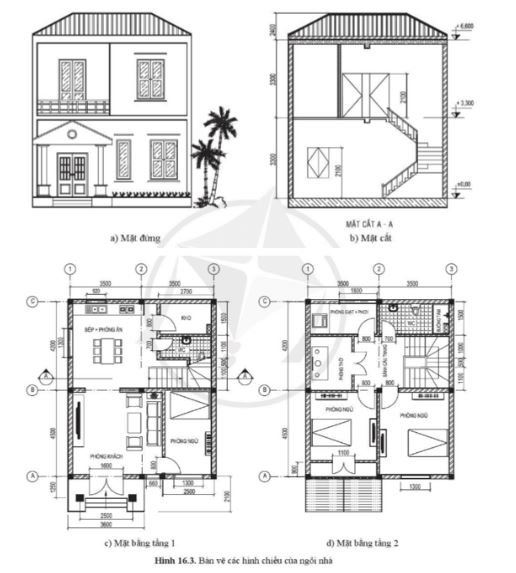

Quan sát hình 16.3 và mô tả kiến trúc mặt trước của ngôi nhà cùng các bộ phận của nó.
Lời giải
Ngôi nhà có hai tầng, có mái ngói, cửa chính ở phía bên trái, phía trước cửa chính có bậc thềm; phía trên cửa chính là cửa ban công. Bên phải là cửa sổ.
Câu hỏi 2 trang 79 SGK Công nghệ 10 CD
Hãy đọc kích thước chiều cao của từng tầng, chiều cao cửa đi và cửa sổ trên hình 16.3b.
Lời giải
- Kích thước chiều cao của từng tầng: 3300mm
- Chiều cao cửa đi và cửa sổ: 2100mm
IV. Lập bản vẽ xây dựng đơn giản
Câu hỏi 1 trang 80 SGK Công nghệ 10 CD

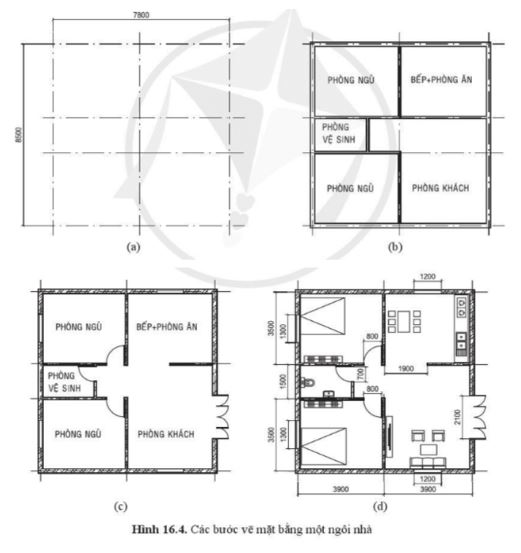

Với khổ giấy A4 thì em chọn tỉ lệ bao nhiêu để phù hợp với kích thước mặt bằng xây dựng ở hình 16.4?
Lời giải
Với khổ giấy A4 thì em chọn tỉ lệ 1:100 để phù hợp với kích thước mặt bằng xây dựng ở hình 16.4.
Câu hỏi 2 trang 80 SGK Công nghệ 10 CD
Hãy cho biết diện tích các phòng ở Hình 16.4d.
Lời giải
Diện tích các phòng ở hình 16.4d:
Diện tích phòng khách: 5000 x 3900 = 19500 mm2
Diện tích 2 phòng ngủ: 3900 x 3500 x 2= 27300 mm2
Diện tích phóng WC là: 3100 x 1500 = 4650 mm2
Diện tích phòng ăn + bếp là: 3900 x 3500 = 13650 mm2
Câu hỏi trang 81 SGK Công nghệ 10 CD
Hãy cho biết các hình 16.4a, b, c, d tương ứng với từng bước nào trong cách vẽ mặt bằng ngôi nhà?
Lời giải
+ Hình 16.4a: Bước 1
+ Hình 16.4b: Bước 2
+ Hình 16.4c: Bước 3
+ Hình 16.4d: Bước 4
