Bài 10.1 trang 14 SBT Công nghệ 8:

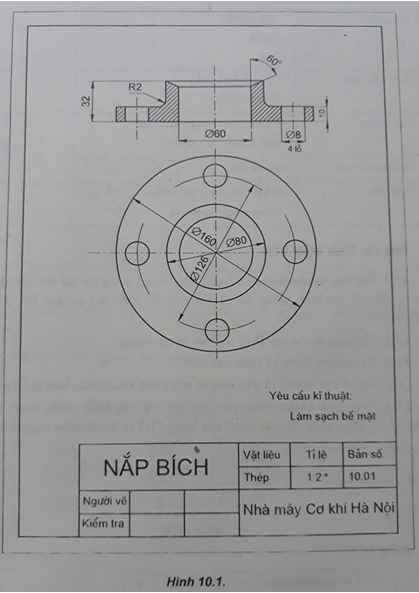

Đọc bản vẽ chi tiết bao nắp bích (hình 10.1) và ghi các nội dung cần hiều vào bảng 10.1.
Bài làm trên khổ giấy A4 (Nắp bích dùng để đậy ổ trục).
Bảng 10.1.
| Trình tự đọc | Nội dung cần hiểu | Trả lời |
| 1.Khung tên | - Tên vật liệu - Vật liệu - Tỉ lệ | ……………….. ……………….. .………………. |
| 2.Hình biểu diễn | - Tên gọi hình chiếu - Vị trí cắt | ……………….. ……………….. |
| 3.Kích thước | - Kích thước chung của chi tiết - Kích thước các phần | ……………….. ……………….. |
| 4.Yêu cầu kỹ thuật | Xử lý bề mặt | ……………….. |
| 5.Tổng hợp | - Mô tả dạng và cấu tạo của chi tiết - Công dụng của chi tiết | ……………….. ……………….. |
Lời giải:
Bảng 10.1.
| Trình tự đọc | Nội dung cần hiểu | Trả lời |
| 1.Khung tên | - Tên vật liệu - Vật liệu - Tỉ lệ | - Nắp bích - Thép - 1:2 |
| 2.Hình biểu diễn | - Tên gọi hình chiếu - Vị trí cắt | - Hình chiếu bằng - Hình cắt ở vị trí hình chiếu đứng |
| 3.Kích thước | - Kích thước chung của chi tiết - Kích thước các phần | Đường kính lớn nhất ø160 và chiều cao 35mm. - Phần nắp: đường kính ø160, chiều dày 10mm, bốn lỗ ø10 trên đường tròn ø126 - Phần ống: ø80, góc lượn R2, lỗ ø60 vát 60o |
| 4.Yêu cầu kỹ thuật | Xử lý bề mặt | Làm sạch bề mặt |
| 5.Tổng hợp | - Mô tả dạng và cấu tạo của chi tiết - Công dụng của chi tiết | - Nắp bích có hình dạng tròn có phần nắp và phần ống - Nắp bích dùng để đậy ổ trục |
....................................
