Bài 16.1 trang 20 SBT Công nghệ 8:

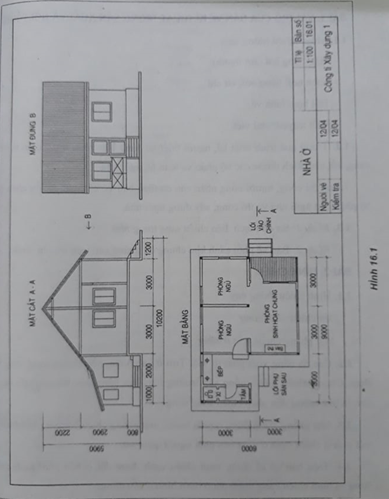

Đọc bản vẽ nhà ở (hình 16.1) và trả lời câu hỏi sau:

a) Mặt đứng B thể hiện mặt nào của ngôi nhà?

b) Cách bố trí các phòng của ngôi nhà được thể hiện ở hình biểu diễn nào trên bản vẽ?

c) Mặt cắt A – A có vị trí như thế nào ở trên bản vẽ? Mặt cắt A – A song song với mặt phẳng hình chiếu nào và đi qua bộ phận nào của ngôi nhà?

d) Ba chiều lớn nhất của ngôi nhà gồm có kích thước nào?

Lời giải:

a) Mặt đứng B thể hiện mặt trước của ngôi nhà theo hướng mũi tên B.

b) Cách bố trí các phòng của ngôi nhà được thể hiện ở mặt bằng của ngôi nhà.

c) Mặt cắt A – A được đặt ở vị trí hình chiếu đứng của bản vẽ. Mặt cắt song song với mặt phẳng hình chiếu đứng và đi qua mặt trước của bếp ở bên trái ngôi nhà, qua phòng sinh hoạt chung rồi qua bậc thềm ở bên phải.

d) Kích thước chiều dài (chiều sâu) là 10200mm (10,2 mét), chiều rộng 6000mm (6 mét), chiều cao 5900mm (5,9 mét).

....................................
