Giải SBT Công nghệ 8 bài 55: Sơ đồ điện
Bài 55.1 trang 96 SBT Công nghệ 8:
Kí hiệu nào là kí hiệu của cầu chì trên sơ đồ điện?
A.
B.
C.
D.
Lời giải:
![Giải SBT Công nghệ lớp 8 bài 55: Sơ đồ điện](https://i.vdoc.vn/data/image/2019/07/23/bai-1-trang-96-sbt-cong-nghe-8.png)
Bài 55.2 trang 96 SBT Công nghệ 8:
Hãy tìm hiểu sơ đồ điện trong gia đình của mình và cho biết sơ đồ điện ấy sử dụng chủng loại dây nào làm dây nguồn vào?
A. Một dây B. Hai dây
C. Ba dây D. Bốn dây
Lời giải:
Đáp án: B. Hai dây
Trong sơ đồ và mạch điện, bao giờ cũng cầm ít nhất 2 dây để dẫn điện, mạng điện dân dụng dùng hai dây làm dây pha và dây trung tính (mạng công nghiệp dùng 3 hay 4 dây).
Bài 55.3 trang 96 SBT Công nghệ 8:
Sơ đồ nguyên lý dùng để:
A. Dùng để lắp đặt, dự trù vật tư, chỉ ra hoạt động của mạch
B. Giải thích nguyên lý, nêu lên mối liên hệ giữa các thiết bị trong mạch, chỉ ra hoạt động của mạch
C. Giải thích nguyên, chỉ ra vị trí của thiết bị, dự trù vật tư
D. Dùng để lắp đặt, chỉ ra vị trí của thiết bị, dự trù vật tư.
Lời giải:
Bài 55.4 trang 97 SBT Công nghệ 8:
Sơ đồ mạch điện là gì? Chỉ ra sự khác nhau giữa sơ đồ nguyên lý là sơ đồ lắp đặt.
Lời giải:
Đáp án:
Sơ đồ mạch điện là hình biểu diễn quy ước một mạch điện, mạng điện hoặc hệ thống điện.
Khi vẽ sơ đồ, người ta dùng các kí hiệu để tiêu chuẩn hóa hình vẽ.
Sự khác nhau giữa sơ đồ nguyên lí và sơ đồ lắp đặt:
Đặc điểm | Chức năng | |
Sơ đồ nguyên lí | Chỉ nêu lên mối liên hệ điện của các phần tử trong mạch điện mà không thể hiện vị trí lắp đặt, cách lắp ráp sắp xếp của chúng trong thực tế. | Để nghiên cứu nguyên lí làm việc (sự vận hành) của mạch điện, là cơ sở để xây dựng sơ đồ lắp đặt. |
Sơ đồ lắp đặt | Biểu thị rõ vị trí, cách lắp đặt của các phần tử (thiết bị điện, đồ dùng điện, dây dẫn,…) của mạch điện | Để dự trù vật liệu, lắp đặt, sửa chữa mạng điện và các thiết bị điện. |

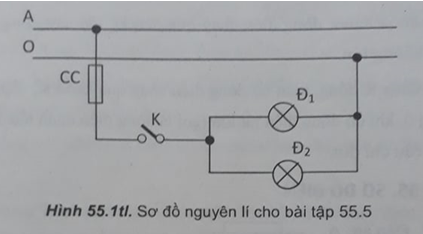

Bài 55.5 trang 97 SBT Công nghệ 8:
Vẽ sơ đồ nguyên lý mạch điện gồm một cầu chì, hai bóng đèn mắc song song điều khiển từ một công tắc hai cực
Lời giải:
Đáp án:

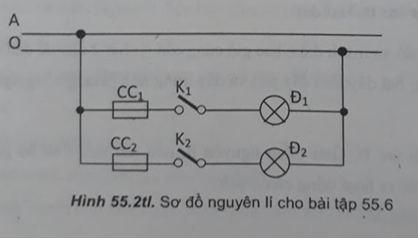

Bài 55.6 trang 97 SBT Công nghệ 8:
Vẽ sơ đồ nguyên lý mạch điện gồm hai cầu chì, hai bóng đèn đóng cắt độc lập từ hai công tắc hai cực điều khiển
Lời giải:
Bài 55.7 trang 97 SBT Công nghệ 8:
Cho mạch điện gồm một cầu chì, hai công tắc hai cực, một đèn sợi đốt, một đèn huỳnh quang. Đèn sợi đốt nối bên trái và đèn huỳnh quang nối bên phải bảng công tắc. Hãy vẽ sơ đồ nguyên lý và sơ đồ lắp ráp của mạch điện trên.
Lời giải:
Trả lời:
....................................
