Giải SBT Công nghệ lớp 8 bài 5: Bài tập thực hành: Đọc bản vẽ các khối đa diện
Giải SBT Công nghệ lớp 8 bài 5: Bài tập thực hành: Đọc bản vẽ các khối đa diện. Được VnDoc sưu tầm và đăng tải, kèm lời giải chi tiết cho các bạn đánh giá so sánh, hy vọng tài liệu này sẽ giúp ích cho các bạn học tốt môn Công nghệ lớp 8 này. Mời các bạn cùng tham khảo
Giải SBT Công nghệ 8 bài 5: Bài tập thực hành: Đọc bản vẽ các khối đa diện
Bài 5.1 trang 8 SBT Công nghệ 8:

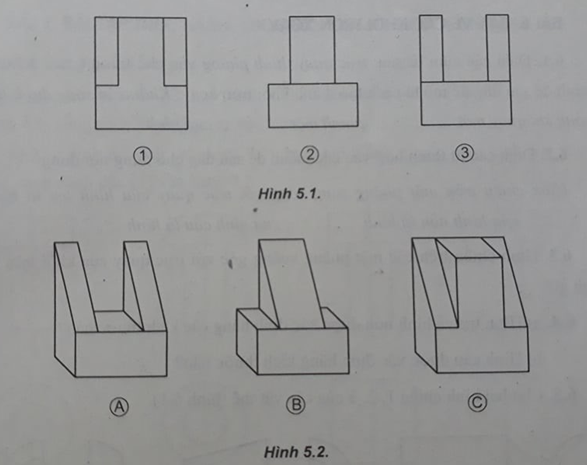

Cho các hình chiếu đứng 1,2,3 (hình 5.1) của các vật thể A, B, C (hình 5.1).
a) Hãy đánh dấy (x) vào ô thích hợp của bảng 5.1 để chỉ rõ sự tương quan giữa các hình chiếu với các vật thể đó.

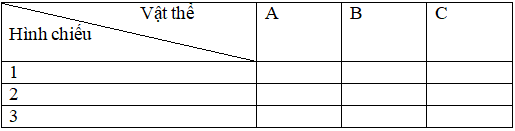

Bảng 5.1
b) Vẽ ba hình chiếu của các vậ thể A,B,C. Các hình chiếu bằng của các vật thể có đặc điểm gì?
c) Dùng vật liệu mềm làm mô hình các vật thể đó.
Lời giải:
a)

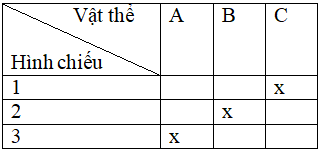

Bảng 5.1

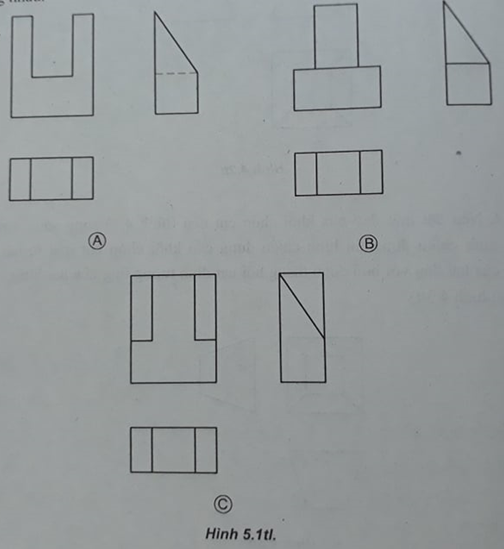

b)Xem các hình 5.1tl (A,B,C). Các hình chiếu bằng của các vật thể A,B,C giống nhau.
....................................
