Giải SBT Công nghệ lớp 8 bài 12: Bài tập thực hành: Đọc bản vẽ chi tiết đơn giản có ren
Nhằm giúp các bạn học sinh nâng cao chất lượng học tập, VnDoc.com xin giới thiệu tới bạn bài: Giải SBT Công nghệ lớp 8 bài 12: Bài tập thực hành: Đọc bản vẽ chi tiết đơn giản có ren. Với lời giải chi tiết kèm theo hy vọng sẽ giúp ích cho các bạn học tốt môn công nghệ lớp 8. Mời các bạn cùng tham khảo
Giải SBT Công nghệ 8 bài 12: Bài tập thực hành: Đọc bản vẽ chi tiết đơn giản có ren
Bài 12.1 trang 18 SBT Công nghệ 8:

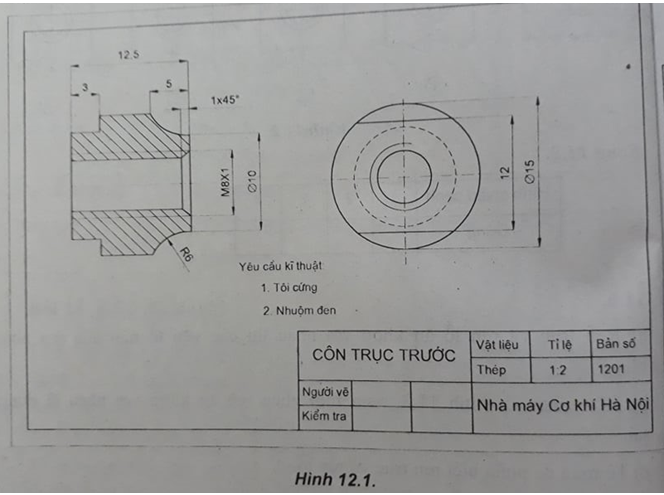

Đọc bản vẽ côn trục trước có ren (hình 12.1) và ghi các nội dung cần hiểu vào bảng 12.1 (Côn trục trước có ren được lắp vào trục của bánh xe đạp).
Bảng 12.1.
| Trình tự đọc | Nội dung cần hiểu | Trả lời |
| 1. Khung tên |
- Tên gọi chi tiết - Vật liệu - Tỉ lệ |
…………… …………… …………… |
| 2. Hình biểu diễn |
- Tên gọi hình chiếu - Vị trí hình cắt |
…………… …………… |
| 3. Kích thước |
- Kích thước chung - Kích thước ren - Kích thước các bộ phận |
…………… …………… …………… |
| 4. Yêu cầu kỹ thuật |
- Gia công - Xử lý bề mặt |
…………… …………… |
| 5. Tổng hợp |
- Mô tả dạng và cấu tạo của chi tiết - Công dụng của chi tiết |
…………… …………… |
Lời giải:
Bảng 12.1.
| Trình tự đọc | Nội dung cần hiểu | Trả lời |
| 1.Khung tên |
- Tên gọi chi tiết - Vật liệu - Tỉ lệ |
- Côn trục trước xe đạp - Thép - 1:2 |
| 2.Hình biểu diễn |
- Tên gọi hình chiếu - Vị trí hình cắt |
- Hình chiếu cạnh - Hình cắt ở vị trí hình chiếu đứng |
| 3.Kích thước |
- Kích thước chung - Kích thước ren - Kích thước các bộ phận |
- Đường kính lớn ø15, chiều dài 12,5mm. - M8×1(ren hệ mét, đường kính ren 8mm, bước ren 1mm), vát nghiêng 45o rộng 1mm(1×45o) - Phần vát 2 bên: chiều dài 12mm, chiều rộng 3mm. - Phần lượn tròn R6, chiều dài 5mm |
| 4.Yêu cầu kỹ thuật |
- Gia công - Xử lý bề mặt |
- Tôi cứng, nhuộm đen |
| 5.Tổng hợp |
- Mô tả dạng và cấu tạo của chi tiết - Công dụng của chi tiết |
- Côn trục trước hình tròn xoay, phần trái vát hai bên, phần phải lượn tròn, phần trong lỗ có ren. - Côn lắp trên trục của ổ trục trước đỡ cả viên bi của ổ trục để bánh xe quay dễ dàng. |
....................................
