Giải VBT Công nghệ 8 bài 46: Máy biến áp một pha

Giải VBT Công nghệ 8 bài 46: Máy biến áp một pha được VnDoc sưu tầm và đăng tải. Đây là lời giải hay cho các câu hỏi trong VBT nằm trong chương trình giảng dạy môn Công nghệ lớp 8. Hi vọng rằng đây sẽ là những tài liệu hữu ích trong công tác giảng dạy và học tập của quý thầy cô và các bạn học sinh. Mời thầy cô cùng các bạn học sinh tham khảo

- Nhà em sử dụng nguồn điện 220V xoay chiều. Nếu em có một tivi có số liệu kĩ thuật: 110V – 70W, muốn sử dụng được em phải dùng thiết bị nào?

Em phải dùng thiết bị máy biến áp

- Chức năng của máy biến áp là gì?

Máy biến áp một pha dùng để biến đổi điện áp của dòng điện xoay chiều một pha.

1. Cấu tạo (Trang 106-vbt Công nghệ 8)

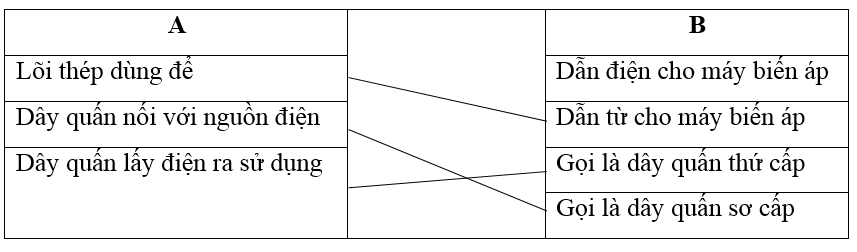

Hãy nối một cụm từ ở cột A với một cụm từ ở cột B để được câu trả lời đúng.

Lời giải:

Giải VBT Công nghệ 8 bài 46: Máy biến áp một pha

2. Nguyên lí làm việc (Trang 106-vbt Công nghệ 8)

- Chọn từ thích hợp trong bảng điền vào chỗ trống (...) để được câu hoàn chỉnh

Điện áp; cảm ứng điện từ; dòng điện thứ cấp:

Lời giải:

Nối hai đầu dây quấn sơ cấp với nguồn điện có điện áp U1, trong dây quấn sơ cấp có dòng điện, nhờ có cảm ứng điện từ giữa dây quấn sơ cấp và dây quấn thứ cấp, ở hai đầu dây quấn thứ cấp có điện áp U2

- Hệ số biến áp k là gì? Ý nghĩa của hệ số biến áp k

Lời giải:

Hệ số biến áp k là tỉ số giữa điện áp sơ cấp và thứ cấp hay là tỉ số giữa số vòng dây của chúng. Mối quan hệ giữa chúng là tỉ lệ nghịch.

- Chọn kí hiệu (> hoặc <) và cụm từ thích hợp điền vào chỗ trống (...) trong hai câu dưới đây để được câu trả lời đúng.

Nếu k > 1 thì U1 > U2 là máy biến áp giảm áp

Nếu k <1 thì U1 < U2 là máy biến áp tăng áp.

- Một máy biến áp giảm áp (tự ngẫu) có U1 = 220V, U2 = 24V; N1 = 440 vòng; N2 = 48 vòng. Nếu điện áp sơ cấp giảm chỉ còn 180V để giữ cho U2 không đổi phải điều chỉnh cho N1bằng bao nhiêu? Để giữ U2 không đổi khi U1 tăng ta phải tăng hay giảm số vòng dây N1

+ Điều chỉnh N1 thành 335 vòng

+ Để giữ U2 không đổi ta phải giảm số vòng dây N1

Lời giải:

Câu 1 (Trang 107-Vbt công nghệ 8):

Mô tả cấu tạo của máy biến áp một pha.

Lời giải:

- Gồm lõi thép làm bằng các lá thép kĩ thuật điện ghép lại và dây quấn làm bằng dây điện từ.

Câu 2 (Trang 107-Vbt công nghệ 8):

Hãy nêu công dụng của máy biến áp.

Lời giải:

- Máy biến áp một pha là thiết bị điện dùng để biến đổi điện áp của dòng điện xoay chiều một pha.

Câu 3 (Trang 107-Vbt công nghệ 8):

Một máy biến áp một pha có N1=1650 vòng, N2=90 vòng. Dây quấn sơ cấp đấu với nguồn điện áp 220V. Xác định điện áp đầu ra của dây quấn thứ cấp U2. Muốn điện áp U2=36V thì số vòng dây của dây quấn thứ cấp phải là bao nhiêu?

Lời giải:

- U2= U1 . N2/N1 = 220 . 90/1650 = 12 (V)

- N2= 90.3 = 270 (vòng)

....................................

Ngoài Giải VBT Công nghệ 8 bài 46: Máy biến áp một pha. Các bạn học sinh còn có thể tham khảo các đề thi học học kì 1 lớp 8, đề thi học học kì 2 lớp 8 các môn Toán, Văn, Anh, Hóa, Lý, Địa, Sinh, tài liệu ôn tập lớp 8 mà chúng tôi sưu tầm và đăng tải, mời các bạn tải về tham khảo
