I. Nội dung và trình tự thực hành (Trang 129-vbt Công nghệ 8)

1. Phân tích mạch điện

Cho các mạch điện như hình dưới

a) Hãy điền các kí hiệu còn thiếu vào sơ đồ điện

b) Hãy điền tên gọi của các kí hiệu tương ứng với các chữ số trong hình vào bảng sau:

Lời giải:

Sơ đồ aSơ đồ bSơ đồ cSơ đồ d
1. Bóng đèn1. Bóng đèn1. Vôn kế1. Cầu chì
2. Ampe kế2. Chấn lưu2. Bóng đèn2. Ổ điện
3. Vôn kế3. Công tắc3. Chấn lưu3. Bóng đèn
4. Công tắc4. Công tắc4. Công tắc

c) Tìm những chỗ sai của mạch điện

- Hình a: công tắc mắc vào cực âm nguồn điện, ampe kế mắc song song bóng đèn, vôn kế mắc nối tiếp mạch.

- Hình b: Thiếu cầu chì, mất công tắc

- Hình c: Không công tắc.

2. Vẽ sơ đồ nguyên lí mạch điện

Hãy vẽ sơ đồ nguyên lí của một số mạch điện hình 56.2 SGK

II. Báo cáo thực hành (Trang 130-vbt Công nghệ 8)

Vẽ sơ đồ nguyên lí mạch điện

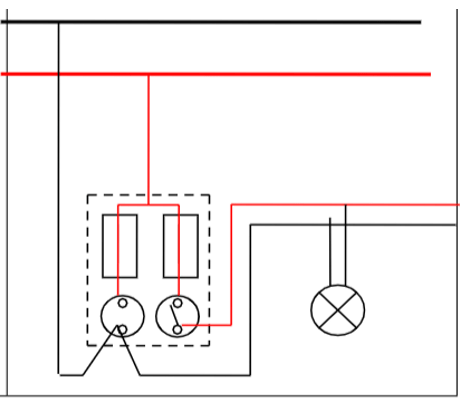

1. Sơ đồ nguyên lí mạch điện

Giải VBT Công nghệ 8 bài 56: Thực Hành: Vẽ sơ đồ nguyên lý mạch điện

2. Nhận xét và đánh giá bài thực hành: tốt.

....................................
