Giải VBT Công nghệ 8 bài 58: Thiết kế mạch điện

Giải VBT Công nghệ 8 bài 58: Thiết kế mạch điện được VnDoc.com sưu tầm và tổng hợp. Lời giải vở bài tập công nghệ 8 này sẽ giúp các bạn học sinh hệ thống lại những kiến thức đã học trong bài, định hướng phương pháp giải các bài tập cụ thể. Ngoài ra việc tham khảo tài liệu còn giúp các bạn học sinh rèn luyện và nâng cao kỹ năng giải bài tập

1. Thiết kế mạch điện là gì? (Trang 133-vbt Công nghệ 8)

Thiết kế mạch điện là những công việc cần làm trước khi lắp đặt mạch điện

2. Trình tự thiết kế mạch điện. (Trang 133-vbt Công nghệ 8)

Hãy điền số thứ tự các bước thiết kế mạch điện vào ô trống cho hợp lí

Lời giải:

2Đưa ra các phương án thiết kế và lựa chọn phương án thích hợp
3Chọn thiết bị và đồ dùng điện thích hợp cho mạch điện
1Xác định mạch điện dùng để làm gì
4Lắp thử và kiểm tra mạch điện có làm việc theo đúng mục đích thiết kế không

- Áp dụng trình tự trên để giải quyết nhiệm vụ trong bài 58 SGK

Bước 1: Xác định mạch điện của bạn Nam dùng để làm gì?

Chiếu sáng bàn học và giữa phòng.

Bước 2: Lựa chọn 1 trong 4 phương án thiết kế do bạn Nam đưa ra.

+ Xác định những đặc điểm mạch điện bạn Nam cần thiết kế:

Đặc điểm 1: 2 bóng đèn sợi đốt

Đặc điểm 2: 2 công tắc

Đặc điểm 3: cầu chì

+ Xác định sơ đồ điện mà em thấy phù hợp với mục đích thiết kế của bạn Nam.

Sơ đồ phù hợp với mục đích thiết kế là sơ đồ số: 4

Bước 3: Chọn thiết bị và đồ dùng điện

Hãy khoanh vào chữ cái đứng trước những bóng đèn có số liệu mà em cho là phù hợp với mạch điện của bạn Nam

A. 220V – 75W

B. 220V – 100W

C. 220V – 25W(x)

D. 220V – 60W

Hãy chọn giúp bạn Nam 2 công tắc và 1 cầu chì ghi số liệu vào bảng

LoạiSố liệu kĩ thuật
Cầu chìCầu chì sứ500V – 15A
Công tắc đèn giữa phòngNhựaCông tắc cách điện
Công tắc đèn bànNhựaCông tắc cách điện

Bước 4: Lắp thử và kiểm tra mạch điện có làm việc theo đúng mục đích thiết kế không?

Hoàn thành.

Câu 1 (Trang 134-Vbt công nghệ 8):

Tại sao cần phải thiết kế trước khi lắp đặt mạch điện?

Lời giải:

- Để xác định nhu cầu sử dụng mạch điện.

- Đưa ra các phương án mạch điện và lựa chọn phương án thích hợp.

- Xác định phần tử cần thiết cho mạch điện.

- Lắp thử và kiểm tra mạch điện có làm theo đúng yêu cầu thiết kế không?

Câu 2 (Trang 134-Vbt công nghệ 8):

Công việc thiết kế mạch điện gồm những bước nào?

Lời giải:

- Xác định mạch điện dùng để làm gì?

- Đưa ra các phương án thiết kế (vẽ sơ đồ nguyên lí mạch điện) và lựa chọn phương án thích hợp

- Chọn thiết bị và đồ dùng điện thích hợp cho mạch điện

- Lắp thử và kiểm tra mạch điện có làm việc theo đúng yêu cầu thiết kế không?

Câu 3 (Trang 134-Vbt công nghệ 8):

Vẽ sơ đồ nguyên lí của mạch điện cần lưu ý những điểm gì?

Lời giải:

- Có bao nhiêu phần tử trong mạch.

- Vị trí các phẩn tử.

- Mối quan hệ điện của các phần tử.

Câu 4 (Trang 135Vbt công nghệ 8):

Em hãy thiết kế một mạch điện chiếu sáng theo nhu cầu của mình.

Lời giải:

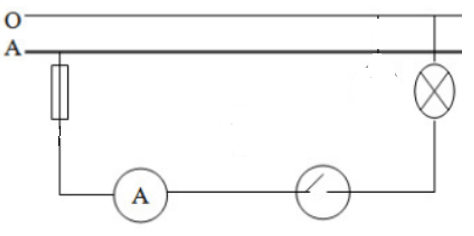

- Mạch điện gồm 1 cầu chì, 1 công tắc, 1 bóng đèn và 1 ampe kế.

Giải VBT Công nghệ 8 bài 58: Thiết kế mạch điện

....................................
