Giải VBT Công nghệ 8: Tổng kết và ôn tập Phần 3

Giải VBT Công nghệ 8: Tổng kết và ôn tập Phần 3 được VnDoc.com sưu tầm và tổng hợp. Tài liệu sẽ giúp các bạn học sinh hệ thống lại những kiến thức đã học trong bài, định hướng phương pháp giải các bài tập cụ thể. Ngoài ra việc tham khảo tài liệu còn giúp các bạn học sinh rèn luyện và nâng cao kỹ năng giải bài tập. Mời các bạn cùng tham khảo

Câu 1 (Trang 138-Vbt công nghệ 8):

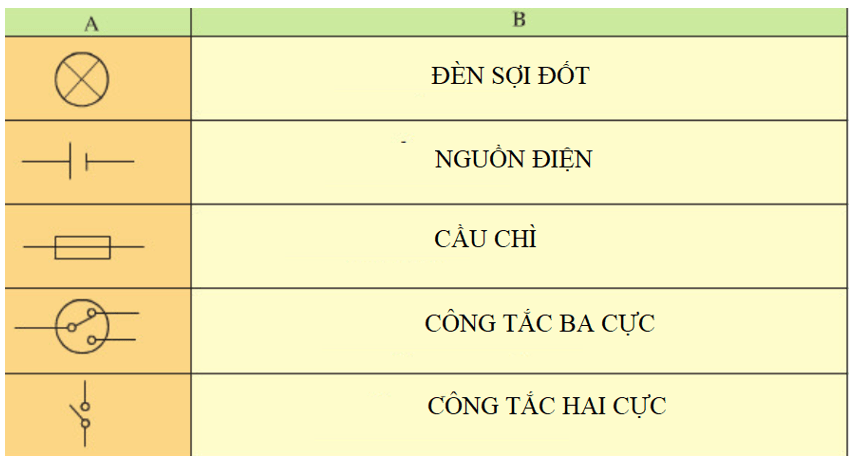

Hãy điền tên của các kí hiệu điện vào cột B sau:

Lời giải:

Câu 2 (Trang 138-Vbt công nghệ 8):

Có nên lắp đặt cầu chì vào dây trung tính không? Tại sao?

Lời giải:

- Không nên lắp cầu chì vào dây trung tính mà phải lắp đặt cầu chì trên dây nóng. - Vì khi xảy ra sự cố ngắn mạch dòng điện trong mạch lớn làm cho cầu chì bị nóng chảy và đứt làm ngắt dây trung tính khỏi nguồn điện nhưng trong khi dây pha vẫn có điện do vỏ dây điện bị nóng chảy có khả năng chập điện với vỏ máy gây hư hỏng, cháy nổ thiết bị và nguy hiểm cho người.

Câu 3 (Trang 138-Vbt công nghệ 8):

Tại sao dây chảy của cầu chì mạch điện nhánh lại có đường kính (cỡ dây) nhỏ hơn dây chảy của cầu chì mạch điện chính.

Lời giải:

- Vì mạch nhánh có dòng nhỏ hơn mạch chính. Nếu lắp cầu chì dây chảy nhỏ vào mạch chính nên dây chảy sẽ đứt trong khi các tải hoạt động vẫn bình thường (chưa đến mức báo động)

- Nếu lắp cầu chì dây chảy to vào mạch nhánh → các thiết sẽ cháy trong khi cầu chì chưa đạt tới mức để cho đứt (không phù hợp)

Câu 4 (Trang 138-Vbt công nghệ 8):

Một mạch điện được thiết kế theo sơ đồ hình I có nguồn điện ~ 220V.

Hãy chọn số liệu điện áp định mức cho các bóng đèn số 1; 2; 3 phù hợp với mạch điện.

Lời giải:

Câu 5 (Trang 139-Vbt công nghệ 8):

Cho mạch điện chiếu sáng như trong hình 2. Em hãy mô tả bằng tiếp xúc của các tiếp điểm để biểu thị:

a) Khi nào đèn A sáng.

b) Khi nào đèn B sáng.

c) Khi nào đèn C sáng.

Lời giải:

a) Đèn A sáng khi khóa K đóng.

b) Đèn B sáng khi khóa K đóng và tiếp điểm 1, 2, 3 kín.

c) Đèn C sáng khi khóa K đóng, tiếp điểm 1, 2, 3 ín và 4, 5, 6 kín

Câu 6 (Trang 139-Vbt công nghệ 8):

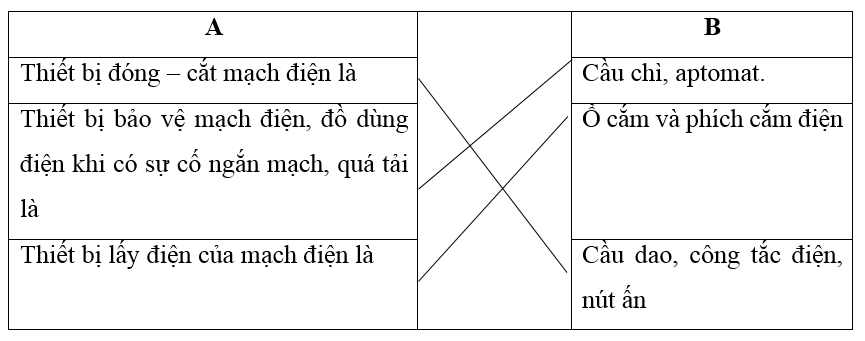

Hãy nối mỗi cụm từ ở cột A với cụm từ ở cột B để được câu trả lời đúng.

Lời giải:

....................................
