Giải VBT Công nghệ 8 bài 55: Sơ đồ điện

Giải Vở bài tập Công nghệ bài 55 lớp 8

Giải VBT Công nghệ 8 bài 55: Sơ đồ điện được VnDoc.com sưu tầm và tổng hợp. Lời giải vở bài tập công nghệ 8 này sẽ giúp các bạn học sinh hệ thống lại những kiến thức đã học trong bài, định hướng phương pháp giải các bài tập cụ thể. Ngoài ra việc tham khảo tài liệu còn giúp các bạn học sinh rèn luyện và nâng cao kỹ năng giải bài tập.

Giải VBT Công nghệ lớp 8 bài 55: Sơ đồ điện

I. Khái niệm sơ đồ điện (Trang 127-vbt Công nghệ 8)
II. Phân loại sơ đồ điện (Trang 127-vbt Công nghệ 8)
Câu 1 (Trang 127-Vbt công nghệ 8):
Câu 2 (Trang 128-Vbt công nghệ 8):
Câu 3 (Trang 128-Vbt công nghệ 8):

I. Khái niệm sơ đồ điện (Trang 127-vbt Công nghệ 8)

- Chọn từ thích hợp trong bảng và điền vào chỗ trống (...) trong các câu sau để được câu đúng.

Kí hiệu điện; phần tử; mạch điện; sơ đồ điện

Lời giải:

+ Dây dẫn điện, các thiết bị điện và đồ dùng điện được gọi là những phần tử của mạch điện

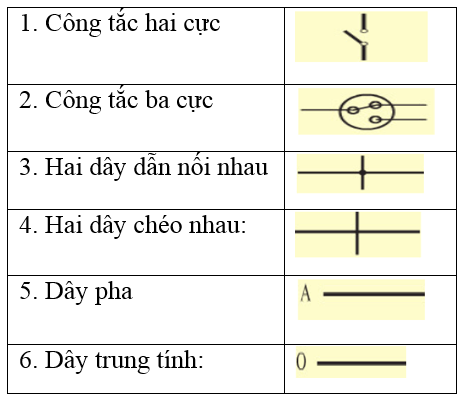

+ Khi vẽ sơ đồ điện người ta thường dùng các kí hiệu điện, đó là những hình vẽ được tiêu chuẩn hoá để thể hiện những phần tử của mạch điện

II. Phân loại sơ đồ điện (Trang 127-vbt Công nghệ 8)

Hãy khoanh chữ Đ nếu câu dưới đây đúng hoặc chữ S nếu câu dưới đây sai

Lời giải:

1. Sơ đồ nguyên lí chỉ nêu lên mối liên hệ điện của các phần tử trong mạch điện	(Đ)	S
2. Sơ đồ lắp đặt dùng để nghiên cứu sự vận hành của mạch điện	Đ	(S)
3. Sơ đồ lắp đặt biểu thị vị trí, cách lắp đặt các phần tử của mạch điện	(Đ)	S
4. Sơ đồ nguyên lí dùng để dự trù nguyên vật liệu, lắp đặt, sửa chữa mạng điện	Đ	(S)

Câu 1 (Trang 127-Vbt công nghệ 8):

Thế nào là sơ đồ nguyên lí và sơ đồ lắp đặt? Chúng khác nhau ở điểm nào?

Lời giải:

Sơ đồ nguyên lí

Sơ đồ lắp đặt

Chỉ nêu lên mối liên hệ của các phẩn từ trong mạch điện mà không thể hiện vị trí lắp đặt

Dùng để nghiên cứu nguyên lí làm việc (sự vận hành) của mạch điện, là cơ sở để xây dựng sơ đồ lắp đặt.

Biểu thị rõ vị trí, cách lắp đặt của các phần tử (thiết bị điện, đồ dùng điện, dây dẫn, ...) của mạch điện.

Dùng để dự trù vật liệu, lắp đặt, sửa chữa mạng điện và thiết bị điện

Câu 2 (Trang 128-Vbt công nghệ 8):

Quan sát sơ đồ mạch điện có thể nhận biết dây pha và dây trung tính được không? Tại sao?

Lời giải:

- Nhận biết được do trên sơ đồ mạch điện dây pha được vẽ bằng mực đỏ, dây trung tính vẽ bằng mực xanh hoặc dựa vào sự lắp đặt kết nối với các thiết bị điện khác (cầu chì, công tắc thường được nối với dây pha).
