Hãy rút ra kết luận về cường độ dòng điện tại mọi điểm trong đoạn mạch nối tiếp

Hoạt động trang 61 KHTN 9: Thí nghiệm tìm hiểu đặc điểm của đoạn mạch nối tiếp

Chuẩn bị:

- Nguồn điện một chiều 12 V

- Ba điện trở R₁ = 6Ω, R₂ = 10Ω, R₃ = 16Ω

- Hai ampe kế có giới hạn đo 3 A và có độ chia nhỏ nhất là 0,01 A

- Công tắc, các dây nối

Tiến hành:

- Mắc hai điện trở R1 và R2 và hai ampe kế vào mạch điện theo sơ đồ Hình 12.2

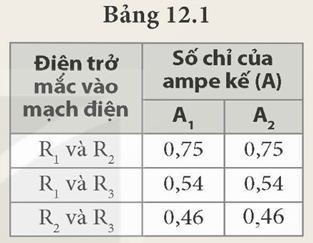

- Đóng công tắc, đọc số chỉ của ampe kế và ghi vào vở theo mẫu tương tự Bảng 12.1

- Lặp lại thí nghiệm với các cặp điện trở R₁, R₃ và R₂, R₃, ghi số chỉ của ampe kế vào vở theo mẫu tương tự Bảng 12.1.

Thực hiện yêu cầu sau:

Rút ra kết luận về cường độ dòng điện tại mọi điểm trong đoạn mạch nối tiếp
