Khoa học tự nhiên 9 Kết nối tri thức bài 12

Đoạn mạch nối tiếp, song song

Chúng tôi xin giới thiệu bài Giải bài tập Khoa học tự nhiên lớp 9 bài 12: Đoạn mạch nối tiếp, song song chi tiết sách Kết nối tri thức giúp học sinh xem và so sánh lời giải từ đó biết cách làm bài tập môn KHTN 9.

Bài: Đoạn mạch nối tiếp, song song

I. Đoạn mạch nối tiếp
II. Đoạn mạch song song

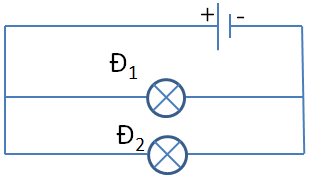

Mở đầu trang 60 Bài 12 KHTN 9: Có hai bóng đèn, một số dây nối, nguồn điện. Mắc các đèn như thế nào vào hai cực của nguồn điện mà khi một bóng đèn bị cháy thì bóng đèn kia vẫn sáng? Vẽ sơ đồ mạch điện

Lời giải:

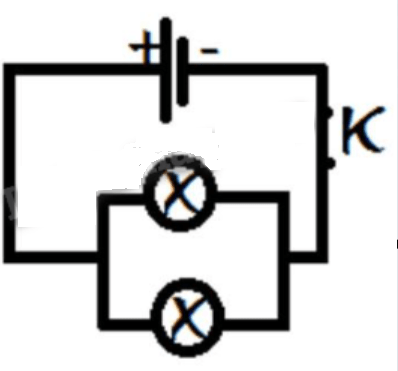

Mắc các đèn song song với nhau vào hai cực của nguồn điện mà khi một bóng đèn bị cháy thì bóng đèn kia vẫn sáng

I. Đoạn mạch nối tiếp

Hoạt động trang 61 KHTN 9: Thí nghiệm tìm hiểu đặc điểm của đoạn mạch nối tiếp

Chuẩn bị:

- Nguồn điện một chiều 12 V

- Ba điện trở R₁ = 6Ω, R₂= 10Ω, R₃ = 16Ω

- Hai ampe kế có giới hạn đo 3 A và có độ chia nhỏ nhất là 0,01 A

- Công tắc, các dây nối

Tiến hành:

- Mắc hai điện trở R1 và R2 và hai ampe kế vào mạch điện theo sơ đồ Hình 12.2

- Đóng công tắc, đọc số chỉ của ampe kế và ghi vào vở theo mẫu tương tự Bảng 12.1

Bảng 12.1

Điện trở mắc vào mạch điện	Số chỉ của ampe kế (A)
Điện trở mắc vào mạch điện	A₁	A₂
R₁ và R₂	0,75	0,75
R₁ và R₃	0,54	0,54
R₂ và R₃	0,46	0,46

- Lặp lại thí nghiệm với các cặp điện trở R₁, R₃ và R₂, R₃, ghi số chỉ của ampe kế vào vở theo mẫu tương tự Bảng 12.1.

Thực hiện yêu cầu sau:

Rút ra kết luận về cường độ dòng điện tại mọi điểm trong đoạn mạch nối tiếp

Lời giải:

Cường độ dòng điện tại mọi điểm trong đoạn mạch nối tiếp đều như nhau

Câu hỏi trang 61 KHTN 9: Có hai điện trở R₁ = 2Ω, R₂ = 3Ω được mắc nối tiếp. Biết cường độ dòng điện chạy qua điện trở R1 là 1 A. Xác định:

a) Điện trở tương đương của đoạn mạch

b) Hiệu điện thế giữa hai đầu mỗi điện trở

c) Hiệu điện thế giữa hai đầu đoạn mạch

Lời giải:

a) Điện trở tương đương của đoạn mạch là: R_td= R₁+ R₂= 2 + 3 = 5Ω

b) Hiệu điện thế giữa hai đầu điện trở R₁ là: U₁= I.R₁= 1.2 = 2V

Hiệu điện thế giữa hai đầu điện trở R₂ là: U₂= I.R₂ = 1.3 = 3V

c) Hiệu điện thế giữa hai đầu đoạn mạch là: U = U₁ + U₂ = 2 + 3 = 5V

II. Đoạn mạch song song

Hoạt động trang 62 KHTN 9: Thí nghiệm tìm hiểu đặc điểm của đoạn mạch song song

Chuẩn bị:

- Nguồn điện một chiều 6V;

- Hai điện trở R₁ = 10Ω, R₂ = 6Ω;

- Ba ampe kế có giới hạn đo 3A và có độ chia nhỏ nhất là 0,01 A;

- Công tắc, các dây nối

Tiến hành:

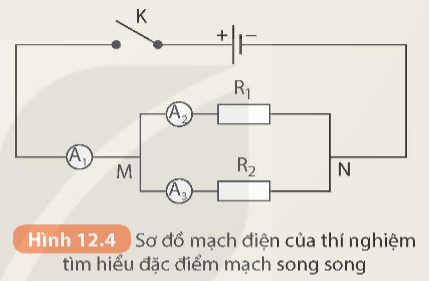

- Mắc hai điện trở và ba ampe kế vào mạch điện theo sơ đồ Hình 12.4

- Đóng công tắc, đọc giá trị cường độ dòng điện chạy trong mạch chính (số chỉ của ampe kế A1) và cường độ dòng điện chạy trong các mạch nhánh (số chỉ của các ampe kế A2 và A3), ghi vào vở theo mẫu tương tự Bảng 12.2

Bảng 12.2

Ampe kế	Số chỉ
A1	I = 1,60 A
A2	I1 = 0,60 A
A3	I2 = 1,00 A

Thực hiện yêu cầu sau:

So sánh cường độ dòng điện trong mạch chính và tổng cường độ dòng điện trong các mạch nhánh

Lời giải:

Cường độ dòng điện trong mạch chính bằng tổng cường độ dòng điện trong các mạch nhánh

Câu hỏi trang 62 KHTN 9: Hai điện trở 20 Ω và 40 Ω được mắc song song vào mạch điện có hiệu điện thế là 24 V

a) Tính điện trở tương đương của đoạn mạch

b) Tính cường độ dòng điện chạy trong mạch chính

Lời giải:

a) Điện trở tương đương của đoạn mạch là:

$R_{td}=\frac{R1.R2}{R1+R2}=\frac{20.40}{20+40}=\frac{40}{3}Ω$

b) Cường độ dòng điện trong mạch chính là:

$I=\frac{U}{R_{td}}=\frac{24}{\frac{40}{3}}=1,8A$

>>>> Bài tiếp theo: Khoa học tự nhiên 9 Kết nối tri thức bài 13

Trên đây là toàn bộ lời giải Giải sách giáo khoa Khoa học tự nhiên lớp 9 bài 12: Đoạn mạch nối tiếp, song song sách Kết nối tri thức với cuộc sống. Các em học sinh tham khảo thêm Ngữ văn 9 Kết nối tri thức và Toán 9 Kết nối tri thức. VnDoc liên tục cập nhật lời giải cũng như đáp án sách mới của SGK cũng như SBT các môn cho các bạn cùng tham khảo.
