Khoa học tự nhiên 9 bài 10: Các yếu tố ảnh hưởng tới điện trở

Bài 10: Các yếu tố ảnh hưởng tới điện trở

Khoa học tự nhiên 9 bài 10: Các yếu tố ảnh hưởng tới điện trở được VnDoc sưu tầm và đăng tải. Hy vọng với tài liệu này sẽ giúp ích cho các bạn học sinh giải đáp các câu hỏi trong SGK môn Khoa học tự nhiên lớp 9. Mời các bạn cùng tham khảo

A. Hoạt động khởi động

Ta đã biết dây dẫn có điện trở. Vậy điện trở của dây dẫn phụ thuộc vào những yếu tố nào?

Bài làm:

Điện trở của dây phụ thuộc vào:

  • Chiều dài của dây
  • Tiết diện của dây
  • Vật liệu làm dây dẫn

B. Hoạt động hình thành kiến thức

I. Tìm hiểu sự phụ thuộc của điện trở dây dẫn vào chiều dài của dây

Điện trở của dây dẫn có phụ thuộc vào chiều dài của dây hay không? Nếu có thì phụ thuộc như thế nào?

Bài làm:

Điện trở của dây dẫn có phụ thuộc vào chiều dài của dây dẫn. Điện trở tỉ lệ thuận với chiều dài của dây dẫn.

1. Hai dây dẫn giống nhau, dây 1 có chiều dài l1, điện trở R1, dây 2 có chiều dài l2 và điện trở R2 được nối với nhau. Điện trở dây sau khi được nối là bao nhiêu?

Bài làm:

Điện trở sau khi được nối là: R = R1 + R2

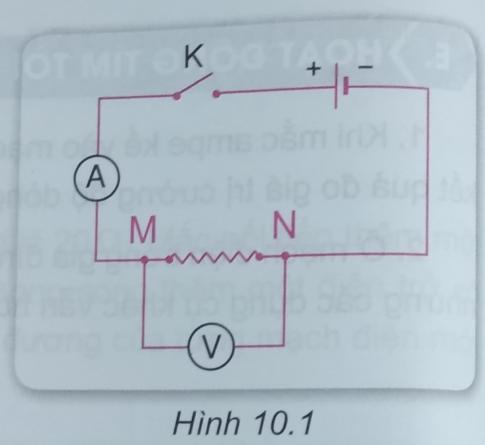

3. Phương án thí nghiệm để tìm hiểu về sự phụ thuộc của điện trở dây dẫn vào chiều dài của dây (Hình 10.1)

Khoa học tự nhiên 9 bài 10: Các yếu tố ảnh hưởng tới điện trở

Hãy chọn các từ (khác nhau, như nhau) điền vào chỗ trống cho phù hợp:

Lần lượt lắp vào giữa hai điểm M và N trong mạch điện các dây có chiều dài .........................., tiết diện ......................... và được làm từ loại vật liệu ..................

Trong mỗi trường hợp, sử dụng ampe kế và vôn kế để xác định điện trở của mỗi dây dẫn. Rút ra nhận xét sự phụ thuộc của điện trở dây dẫn vào chiều dài của dây.

Bài làm:

Lần lượt lắp vào giữa hai điểm M và N trong mạch điện các dây có chiều dài khác nhau, tiết diện như nhau và được làm từ loại vật liệu như nhau.

Nhận xét: điện trở dây dẫn tỉ lệ thuận với chiều dài của dây.

4. Tiến hành thí nghiệm theo phương án trên.

Dụng cụ: Cho các dây dẫn cùng loại, cùng tiết diện và có chiều dài l, 2l, 3l.

Nếu dây chiều dài l có điện trở R thì các dây kia sẽ có điện trở bằng bao nhiêu? Tiến hành thí nghiệm, ghi kết quả vào bảng 10.1.

Hiệu điện thế (V) Cường độ dòng điện (A) Điện trở dây dẫn (Ω)
Dây dẫn có chiều dài l
Dây dẫn có chiều dài 2l
Dây dẫn có chiều dài 3l

Hãy rút ra nhận xét về sự phụ thuộc của điện trở dây dẫn vào chiều dài của dây.

Bài làm:
Hiệu điện thế (V) Cường độ dòng điện (A) Điện trở dây dẫn (Ω)
Dây dẫn có chiều dài l R
Dây dẫn có chiều dài 2l 2R
Dây dẫn có chiều dài 3l 3R

Nhận xét: Các dây dẫn có tiết diện như nhau, được làm từ loại vật liệu như nhau, có chiều dài dây khác nhau thì điện trở tỉ lệ thuận với chiều dài dây dẫn

\frac{R_{1}}{R_{2}} = \frac{l_{1}}{l_{2}}\(\frac{R_{1}}{R_{2}} = \frac{l_{1}}{l_{2}}\)

II. Tìm hiểu sự phụ thuộc của điện trở dây dẫn vào tiết diện dây

Điện trở dây dẫn có phụ thuộc vào tiết diện dây hay không? Nếu có thì phụ thuộc như thế nào?

Bài làm:

Điện trở dây dẫn có phụ thuộc vào tiết diện của dây. Điện trở tỉ lệ nghịch với tiết diện của dây.

1. Hai dây dẫn giống hệt nhau, mỗi dây có điện trở R. Nếu ghép hai dây song song thì cụm dây này có điện trở là bao nhiêu? Hỏi tương tự khi ghép ba dây song song với nhau ,...? Có nhận xét gì về tổng tiết diện của các dây trong cụm dây (khi ghép song song)?

Bài làm:

Nếu ghép hai dây song song thì cụm dây có điện trở là: R_{ss}=\frac{R_{1}.R_{2}}{R_{1}+R_{2}}=\frac{R}{2}\(R_{ss}=\frac{R_{1}.R_{2}}{R_{1}+R_{2}}=\frac{R}{2}\)

Nếu ba dây ghép song song: R\(R'_{ss}=\frac{1}{R_{1}} + \frac{1}{R_{2}} + \frac{1}{R_{3}} \rightarrow\)

Tổng tiết diện của các dây trong cụm dây lớn hơn các dây:cụm 2 dây song song = 2 lần dây, cụm 3 dây song song = 3 lần dây

3. Phương án thí nghiệm để tìm hiểu về sự phụ thuộc của điện trở dây dẫn vào tiết diện dây (Hình 10.1). Hãy chọn các từ (khác nhau, như nhau) điền vào chỗ trống cho phù hợp.

Lần lượt lắp vào giữa hai điểm M và N trong mạch điện các dây có chiều dài ...................., tiết diện ................... và được làm từ loại vật liệu ...................

Trong mỗi trường hợp, sử dụng ampe kế và vôn kế để xác định điện trở của mỗi dây dẫn. Rút ra nhận xét về sự phụ thuộc của điện trở dây dẫn vào tiết diện dây.

Bài làm:

Lần lượt lắp vào giữa hai điểm M và N trong mạch điện các dây có chiều dài như nhau, tiết diện khác nhau và được làm từ loại vật liệu như nhau.

Nhận xét: Điện trở dây dẫn tỉ lệ nghịch với tiết diện của dây dẫn.

III. Tìm hiểu sự phụ thuộc của điện trở dây dẫn vào vật liệu làm dây dẫn

Điện trở dây dẫn có phụ thuộc vào vật liệu làm dây dẫn hay không? Nếu có thì phụ thuộc như thế nào?

Bài làm:

Điện trở dây dẫn có phụ thuộc vào vật liệu làm dây dẫn. Các dây dẫn có chiều dài như nhau, tiết diện như nhau, làm từ các loại vật liệu khác nhau thì điện trở khác nhau.

1. Thảo luận và đề xuất phương án thí nghiệm để trả lời câu hỏi trên.

2. Sau đây là một phương án thí nghiệm để tìm hiểu về sự phụ thuộc của điện trở dây dẫn vào vật liệu làm dây. Hãy chọn các từ (khác nhau, như nhau) điền vào chỗ trống cho phù hợp.

Lần lượt lắp vào giữa hai điểm M và N trong mạch điện các dây có chiều dài ..........................., tiết diện ........................... và được làm từ loại vật liệu ...................

Rút ra nhận xét về sự phụ thuộc điện trở dây dẫn vào vật liệu làm dây.

Bài làm:

Lần lượt lắp vào giữa hai điểm M và N trong mạch điện các dây có chiều dài như nhau, tiết diện như nhau và được làm từ loại vật liệu khác nhau.

Nhận xét: Các dây dẫn có chiều dài như nhau, tiết diện như nhau, làm từ các loại vật liệu khác nhau thì điện trở khác nhau.

IV. Điện trở suất - công thức điện trở

1. Điện trở suất

Đối chiếu với thí nghiệm ở trên, trường hợp vật liệu có điện trở suất lớn hơn thì điện trở lớn hơn hay nhỏ hơn?

Bài làm:

Trường hợp vật liệu có điện trở suất lớn hơn thì điện trở lớn hơn.

V. Biến trở

1. Tìm hiểu cấu tạo và hoạt động của biến trở

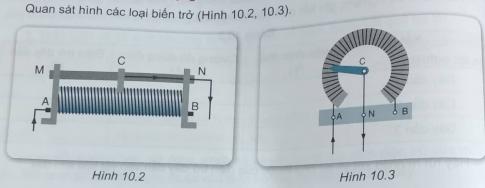

Quan sát các loại biến trở (hình 10.2, 10.3)

Khoa học tự nhiên 9 bài 10: Các yếu tố ảnh hưởng tới điện trở

Nếu mắc hai đầu A và B của cuộn dây này nối tiếp vào mạch điện thì khi dịch chuyển con chạy C, biến trở có tác dụng thay đổi điện trở không? Vì sao?

Bài làm:

Nếu mắc hai đầu A và B của cuộn dây này nối tiếp vào mạch điện thì khi dịch chuyển con chạy C, biến trở có tác dụng thay đổi điện trở. Vì khi di chuyển con chạy C thì chiều dài của cuộn dây thay đổi dẫn đến điện trở thay đổi.

Hình 10.4 vẽ các kí hiệu sơ đồ của biến trở. Hãy mô tả hoạt động của biền trở có kí hiệu sơ đồ a, b, c.

Khoa học tự nhiên 9 bài 10: Các yếu tố ảnh hưởng tới điện trở

Bài làm:

Hoạt động biến trở: Khi di chuyển con chạy thì chiều dài cuộn dây trong biến trở thay đổi dẫn đến điện trở trong biến trở thay đổi.

2. Sử dụng biến trở để điều chỉnh cường độ dòng điện

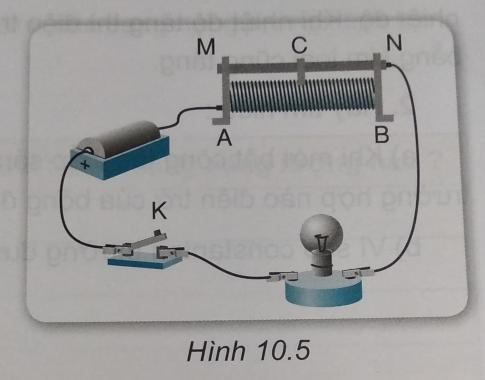

Trong sơ đồ mạch điện 10.5 độ sáng của đèn thay đổi như thế nào khi đóng công tắc rồi dịch chuyển con chạy C từ phía N về phía M? Tại sao?

Khoa học tự nhiên 9 bài 10: Các yếu tố ảnh hưởng tới điện trở

Bài làm:

Cường độ ánh sáng sẽ giảm dần khi di chuyển con trỏ từ N về M. Vì chiều dài cuộn dây sẽ tăng dần nên điện trở của biến trở sẽ tăng dần.

C. Hoạt động luyện tập

1. Tính điện trở của đoạn dây đồng ở 20oC dài 4m có tiết diện tròn, đường kính d=1mm. Có nhận xét gì về điện trở của đoạn dây đồng này.

Bài làm:

d = 10^{-3} (m)\(d = 10^{-3} (m)\)

S= \frac{\pi . d^{2}}{4} = 7,85 .10^{-7} (m^{2})\(S= \frac{\pi . d^{2}}{4} = 7,85 .10^{-7} (m^{2})\)

R=\rho .\frac{l}{S}= 1,7.10^{-8}.\frac{4}{7,85.10^{-7}}=0,086 (\Omega )\(R=\rho .\frac{l}{S}= 1,7.10^{-8}.\frac{4}{7,85.10^{-7}}=0,086 (\Omega )\)

2. Một sợi dây tóc bóng đèn làm bằng vonfam ở 20^oC\(20^oC\) có điện trở 25Ω, tiết diện tròn, bán kính 0,01 mm. Hãy tính chiều dài của dây tóc bóng đèn.

Bài làm:

d = 10^{-5} (m)\(d = 10^{-5} (m)\)

S=\frac{\pi . d^{2}}{4}=7,85.10^{-11} (m^{2})\(S=\frac{\pi . d^{2}}{4}=7,85.10^{-11} (m^{2})\)

R=\rho .\frac{l}{S} \rightarrow l=\frac{R.S}{\rho } = \frac{25 . 7,85.10^{-11}}{5,5.10^{-8} }=0,036 (m)\(R=\rho .\frac{l}{S} \rightarrow l=\frac{R.S}{\rho } = \frac{25 . 7,85.10^{-11}}{5,5.10^{-8} }=0,036 (m)\)

3. Hai dây dẫn kim loại cùng chất, có cùng chiều dài nhưng tiết diện khác nhau (tiết diện dây thứ nhất lớn hơn) được mắc nối tiếp vào một nguồn điện. So sánh hiệu điện thế trên hai dây.

Bài làm:

Có:

R=\rho .\frac{l}{S}\(R=\rho .\frac{l}{S}\)

R= \frac{U}{I}\(R= \frac{U}{I}\)

\Rightarrow  \frac{U}{I} = \rho .\frac{l}{S} \rightarrow\(\Rightarrow \frac{U}{I} = \rho .\frac{l}{S} \rightarrow\) U tỉ lệ nghịch với S

Vì I1 = I2 (mắc nối tiếp), 2 dây dẫn kim loại cùng chất, có cùng chiều dài nhưng tiết diện dây thứ nhất lớn hơn

Hiệu điện thế dây thứ nhất nhỏ hơn dây thứ hai.

4. Hãy so sánh dây dẫn khi có dòng điện chạy qua với đường ống dẫn nước. Nêu nhận xét về sự tương tự giữa hai trường hợp này.

Bài làm:

Dòng điện là dòng chuyển dời có hướng của các electron tự do.

Dòng nước là dòng chuyển dời có hướng của nước.

Tiết diện dây dẫn càng to điện trở càng thấp cường độ dòng điện càng lớn lượng điện tích dịch chuyển qua tiết diện càng nhiều.

Tiết diện ống nước càng to thì lượng nước di chuyển qua tiết diện của ống càng nhiều.

D. Hoạt động vận dụng

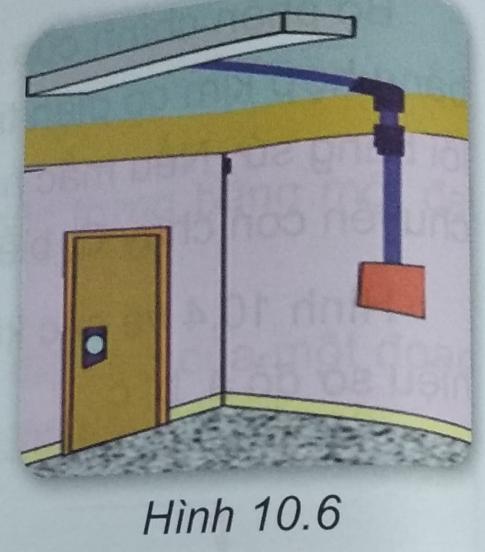

Có ý kiến cho rằng độ sáng của đèn phụ thuộc vào chiều dài của dây dẫn từ ổ điện tới bóng đèn, do vậy thay vì lắp đường dây nối từ ổ điện đến bóng đèn như hình 10.6 thì nên dùng dây nối thẳng từ đèn tới ổ điện. Ý kiến của các bạn về vấn đề này như thế nào

Khoa học tự nhiên 9 bài 10: Các yếu tố ảnh hưởng tới điện trở

Bài làm:

Em không đồng tình về vấn đề này vì:

  • Nó sẽ mất thẩm mĩ trong nhà khi đồ dùng nào cũng làm như cách này, như vậy dây điện sẽ chằng chịt và không an toàn.
  • Khi thiết kế ổ điện họ đã tính toán sao cho dây dẫn ngắn nhất khi dây được chôn trong tường rồi, như vậy bảo vệ được dây điện, và an toàn.
  • Khi nối trực tiếp đến ổ thì điện trở của dây điện sẽ giảm không đáng kể.
  • Mạch điện trong nhà là mạch điện song song hỏng 1 dụng cụ thì các dụng cụ khác vẫn hoạt động bình thường được.

E. Hoạt động tìm tòi mở rộng

2. Hãy tìm hiểu:

a, Khi mới bật công tắc thắp sáng một bóng đèn dây tóc và sau khi bật một thời gian, trường hợp nào điện trở của bóng đèn lớn hơn?

b, Vì sao constantan thường được dùng để chế tạo các điện trở mẫu?

Bài làm:

a, Trường hợp sau khi bóng đèn bật một thời gian lớn hơn vì sau một thời gian dây dẫn sẽ nóng lên nên điện trở suất của dây tăng dẫn đến điện trở của dây dẫn tăng.

b, Constantan thường được dùng để chế tạo các điện trở mẫu vì constantan có hệ số điện trở thấp nên điện trở ít phụ thuộc vào nhiệt độ, điện trở suất luôn giữ ở mức ổn định khi nhiệt độ thay đổi, được dùng làm điện trở chuẩn trong các phòng thí nghiệm

VnDoc hướng dẫn các bạn Soạn bài 10: Các yếu tố ảnh hưởng tới điện trở- sách VNEN khoa học tự nhiên 9 tập 1 bài 10 trang 55. Lời giải chi tiết giúp các bạn học sinh rút ngắn thời gian soạn bài. Chúc các bạn học tốt

............................................

Như vậy VnDoc đã giới thiệu các bạn tài liệu Khoa học tự nhiên 9 bài 10: Các yếu tố ảnh hưởng tới điện trở. Các bạn học sinh còn có thể tham khảo các đề thi học kì 1 lớp 9, đề thi học kì 2 lớp 9 các môn Toán, Văn, Anh, Lý, Địa, Sinh mà chúng tôi đã sưu tầm và chọn lọc. Với đề thi lớp 9 này giúp các bạn rèn luyện thêm kỹ năng giải đề và làm bài tốt hơn. Chúc các bạn ôn thi tốt
