Ảnh của một vật tạo bởi thấu kính phân kì
Chuyên đề: Ảnh của một vật tạo bởi thấu kính phân kì
Chuyên đề Vật lý lớp 9: Ảnh của một vật tạo bởi thấu kính phân kì được VnDoc giới thiệu tới các bạn học sinh tham khảo. Nội dung tài liệu khái quát lý thuyết cơ bản, kèm câu hỏi trắc nghiệm và tự luận cho các em luyện tập, nâng cao kỹ năng luyện giải Vật lý 9, từ đó học tốt môn Vật lý lớp 9 hơn. Sau đây mời các bạn tham khảo chi tiết.
A. Lý thuyết thấu kính phân kỳ
I. TÓM TẮT LÍ THUYẾT
1. Đặc điểm ảnh của một vật tạo bởi thấu kính phân kì
- Vật sáng đặt ở mọi vị trí trước thấu kính phân kì luôn cho ảnh ảo, cùng chiều, nhỏ hơn vật và luôn nằm trong khoảng tiêu cự của thấu kính.
- Vật đặt rất xa thấu kính, ảnh ảo của vật có vị trí cách thấu kính một khoảng bằng tiêu cự.
2. Cách dựng ảnh của vật qua thấu kính phân kì
a) Cách dựng ảnh của điểm sáng S tạo bởi thấu kính phân kì
- Từ S ta dựng hai tia (trong ba tia đặc biệt) đến thấu kính, sau đó vẽ hai tia ló ra khỏi thấu kính. Hai tia ló không cắt nhau thực sự mà có đường kéo dài của chúng cắt nhau, giao điểm cắt nhau đó chính là ảnh ảo S’ của S.

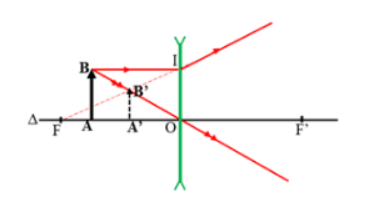

b) Cách dựng ảnh của vật sáng AB tạo bởi thấu kính phân kì
- Muốn dựng ảnh A’B’ của AB qua thấu kính (AB vuông góc với thấu kính, A nằm trên trục chính), chỉ cần dựng ảnh B’ của B bằng hai trong ba tia sáng đặc biệt, sau đó từ B’ hạ vuông góc xuống trục chính.
II. PHƯƠNG PHÁP GIẢI BÀI TẬP THẤU KÍNH PHÂN KỲ
- Cách xác định vị trí của ảnh khi biết vị trí của vật và tiêu cự hay xác định vị trí của vật khi biết vị trí của ảnh và tiêu cự hay xác định tiêu cự khi biết vị trí của ảnh và vị trí của vật.
Cách 1: Vẽ ảnh của một vật theo phương pháp nêu trên. Sử dụng tính chất của tam giác đồng dạng để suy ra đại lượng cần xác định.
Cách 2: Áp dụng công thức
\(\left\{ {\begin{array}{*{20}{c}}
{\dfrac{1}{f} = \dfrac{1}{d} + \dfrac{1}{{d'}}} \\
{h' = \dfrac{{d'}}{d}.h}
\end{array}} \right.\)
để xác định tiêu cự và độ lớn của vật.
Trong đó: vật là vật thật.
f là tiêu cự của thấu kính phân kì (f < 0).
d là khoảng cách từ vị trí của vật đến thấu kính.
d’ là khoảng cách từ vị trí của ảnh đến thấu kính (ảnh ảo nên d’ < 0).
B. Giải bài tập Vật lý 9 bài 45
- Giải Lý 9 bài 45: Ảnh của một vật tạo bởi thấu kính phân kì
- Giải SBT Vật lý 9 bài 44 - 45: Thấu kính phân kì - Ảnh của một vật tạo bởi thấu kính phân kì
C. Trắc nghiệm & Tự luận Thấu kính phân kỳ
Câu 1: Ảnh của một ngọn nến qua một thấu kính phân kì:
| A. có thể là ảnh thật, có thể là ảnh ảo. | B. chỉ có thể là ảnh ảo, nhỏ hơn ngọn nến. |
| C. chỉ có thể là ảnh ảo, lớn hơn ngọn nến. | D. chỉ có thể là ảnh ảo, có thể lớn hơn hoặc nhỏ hơn ngọn nến. |
Hướng dẫn trả lời
Ảnh của một ngọn nến qua một thấu kính phân kì luôn là ảnh ảo, cùng chiều và nhỏ hơn vật
→ Đáp án B
Câu 2: Ảnh ảo của một vật tạo bởi thấu kính hội tụ và thấu kính phân kì giống nhau ở chỗ:
| A. đều cùng chiều với vật | B. đều ngược chiều với vật |
| C. đều lớn hơn vật | D. đều nhỏ hơn vật |
Hướng dẫn trả lời
Ảnh ảo của một vật tạo bởi thấu kính hội tụ và thấu kính phân kì giống nhau ở chỗ đều cùng chiều với vật
→ Đáp án A
Câu 3: Vật đặt ở vị trí nào trước thấu kính phân kì cho ảnh trùng với vị trí tiêu điểm:
| A. Đặt trong khoảng tiêu cự. | B. Đặt ngoài khoảng tiêu cự. |
| C. Đặt tại tiêu điểm. | D. Đặt rất xa. |
Hướng dẫn trả lời
Vật đặt rất xa trước thấu kính phân kì cho ảnh trùng với vị trí tiêu điểm
→ Đáp án D

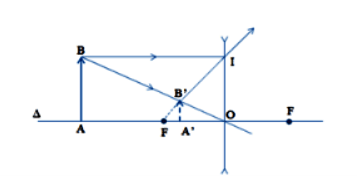

Câu 4: Một vật sáng được đặt tại tiêu điểm của thấu kính phân kì. Khoảng cách giữa ảnh và thấu kính là:
| A. f/2 | B. f/3 | C. 2f | D. f |
Hướng dẫn trả lời
\(\frac{{OI}}{{A'B'}} = \frac{{OF}}{{A'F}} = \frac{{OF}}{{OF - OA'}}\)\(\frac{{AB}}{{A'B'}} = \frac{{OA}}{{OA'}}\)\(\frac{{OA}}{{OA'}} = \frac{{OF}}{{OF - OA'}} \Leftrightarrow \frac{f}{{OA'}} = \frac{f}{{f - OA'}}\)→ Đáp án A
Câu 5: Vật sáng AB được đặt vuông góc với trục chính tại tiêu điểm của một thấu kính phân kì có tiêu cự f. Nếu dịch chuyển vật lại gần thấu kính thì ảnh ảo của vật sẽ:
| A. càng lớn và càng gần thấu kính. | B. càng nhỏ và càng gần thấu kính. |
| C. càng lớn và càng xa thấu kính. | D. càng nhỏ và càng xa thấu kính. |
Hướng dẫn trả lời
Nếu dịch chuyển vật lại gần thấu kính thì ảnh ảo của vật sẽ càng lớn và càng gần thấu kính
→ Đáp án A
Câu 6: Vật AB có độ cao h được đặt vuông góc với trục chính của một thấu kính phân kì. Điểm A nằm trên trục chính và có vị trí tại tiêu điểm F. Ảnh A’B’ có độ cao là h’ thì:
| A. h = h’ | B. h = 2h’ |
| C. h’ = 2h | D. h < h’ |
Hướng dẫn trả lời
\(\frac{{OI}}{{A'B'}} = \frac{{OF}}{{A'F}} = \frac{{OF}}{{OF - OA'}}\)\(\frac{{AB}}{{A'B'}} = \frac{{OA}}{{OA'}}\) (1)\(\frac{{OA}}{{OA'}} = \frac{{OF}}{{OF - OA'}} \Leftrightarrow \frac{f}{{OA'}} = \frac{f}{{f - OA'}}\)Thay vào (1) ta được: \(\dfrac{h}{{h'}} = \dfrac{f}{{\dfrac{f}{2}}} = 2\)⇒ h = 2.h'
→ Đáp án B
Câu 7: Lần lượt đặt vật AB trước thấu kính phân kì và thấu kính hội tụ. Thấu kính phân kì cho ảnh ảo A1B1, thấu kính hội tụ cho ảnh ảo A2B2 thì:
| A. A1B1 < A2B2 | B. A1B1 = A2B2 |
| C. A1B1 > A2B2 | D. A1B1 ≥ A2B2 |
Hướng dẫn trả lời
Thấu kính phân kì cho ảnh ảo A1B1 nhỏ hơn vật, thấu kính hội tụ cho ảnh ảo A2B2 lớn hơn vật ⇒ A1B1 < A2B2
→ Đáp án A
Câu 8: Một người quan sát vật AB qua một thấu kính phân kì, đặt cách mắt 8 cm thì thấy ảnh của mọi vật ở xa, gần đều hiện lên cách mắt trong khoảng 64 cm trở lại. Xác định tiêu cự của thấu kính phân kì:
| A. 40 cm | B. 64 cm | C. 56 cm | D. 72 cm |
Hướng dẫn trả lời
Vì ảnh của tất cả các vật nằm trước thấu kính phân kì đều là ảnh ảo nằm trong khoảng từ tiêu điểm đến quang tâm của thấu kính, nên tiêu cự của thấu kính phân kì này là: 64 − 8 = 56 cm
→ Đáp án C
Câu 9: Đặt vật AB trước một thấu kính phân kì có tiêu cự f = 12 cm. Vật AB cách thấu kính khoảng d = 8 cm. A nằm trên trục chính, biết vật AB = 6 mm. Ảnh của vật AB cách thấu kính một đoạn bằng bao nhiêu?
ΔOIF ∼ ΔA'B'F ⇒ \(\frac{{OI}}{{A'B'}} = \frac{{OF}}{{A'F}} = \frac{{OF}}{{OF - OA'}}\)\(\frac{{AB}}{{A'B'}} = \frac{{OA}}{{OA'}} \Rightarrow A'B' = \frac{{AB.OA'}}{{OA}}\left( * \right)\)\(\frac{{OA}}{{OA'}} = \frac{{OF}}{{OF - OA'}} \Leftrightarrow \frac{d}{{d'}} = \frac{f}{{f - d'}} \Leftrightarrow d.f - d.d' = d'.f\) (1)\(\frac{{d.f}}{{d.d'.f}} = \frac{{d'.f}}{{d.d'.f}} \Leftrightarrow \frac{1}{{d'}} - \frac{1}{f} = \frac{1}{d} \Leftrightarrow \frac{1}{{ - f}} = \frac{1}{d} - \frac{1}{{d'}}\)
a) Không cần vẽ ảnh, hãy cho biết A’B’ là ảnh thật hay ảnh ảo? Thấu kính đã cho là hội tụ hay phân kì? Tại sao?
b) Vẽ hình xác định quang tâm O, tiêu điểm F, F’ của thấu kính.
c) Hãy xác định vị trí của ảnh, của vật và tiêu cự của thấu kính. Biết ảnh A’B’ chỉ cao bằng 1/3 vật AB và khoảng cách giữa ảnh và vật là 2,4 cm.
a) Ảnh A’B’ là ảnh ảo vì dù thấu kính hội tụ hay phân kì nếu ảnh cùng chiều với vật thì ảnh đó luôn luôn là ảnh ảo.
Thấu kính đó là phân kì vì ảnh A’B’ là ảnh ảo và nhỏ hơn vật.
b) Hình vẽ:
c. ΔAOB ∼ ΔA'OB' ta có:
\(\frac{{OA}}{{OA'}} = \frac{{AB}}{{A'B'}} \Leftrightarrow \frac{{OA}}{{OA - AA'}} = 3 \Leftrightarrow \frac{{OA}}{{OA - 24}} = 3\)
⇒ 2.OA = 7,2
⇒ OA = 3,6cm
⇒ OA' = 3,6 - 2,4 = 1,2 cm
ΔOIF ∼ ΔA'B'F ⇒ \(\frac{{OI}}{{A'B'}} = \frac{{OF}}{{A'F}} = \frac{{OF}}{{OF - OA'}}\)
Mà AB = OI ⇒ \(\frac{{OA}}{{OA'}} = \frac{{OF}}{{OF - OA'}} \Leftrightarrow \frac{d}{{d'}} = \frac{f}{{f - d'}} \Leftrightarrow d.f - d.d' = d'.f\) (1)
Chia hai vế của (1) cho d.d'.f ta được:
\(\frac{{d.f}}{{d.d'.f}} = \frac{{d'.f}}{{d.d'.f}} \Leftrightarrow \frac{1}{{d'}} - \frac{1}{f} = \frac{1}{d} \Leftrightarrow \frac{1}{{ - f}} = \frac{1}{d} - \frac{1}{{d'}} = \frac{1}{{3,6}} - \frac{1}{{1,2}}\)
⇒ f = 1,8 cm.

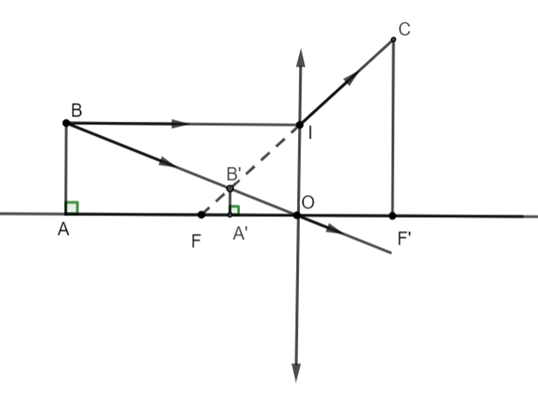

Câu 11: Vật sáng AB có độ cao h được đặt vuông góc trước một thấu kính phân kì có tiêu cự 12cm. Điểm A cách thấu kính một khoảng 27cm. Vật AB cao 10cm.
a. Dựng ảnh A'B' của AB tạo bởi thấu kính phân kì.
b. Vận dụng kiến thức hình học tính chiều cao của ảnh và khoảng cách từ ảnh đến quang tâm.
Hướng dẫn trả lời
ΔOA'B' ∼ ΔOAB ⇒ \(\frac{{A'B'}}{{AB}} = \frac{{OA'}}{{OA}}\left( 1 \right)\)
ΔFOI ∼ ΔFF'C ⇒ \(\frac{{OI}}{{CF'}} = \frac{{FO}}{{FF'}}\) mà OI = AB VÀ FF' = 2OF
\(\Rightarrow \frac{{AB}}{{CF'}} = \frac{{FO}}{{2FO}} = \frac{1}{2}\) ⇒ CF' = 2AB
ΔFA'B' ∼ ΔFF'C ⇒ \(\Rightarrow \frac{{A'B'}}{{2AB}} = \frac{{FO - A'O}}{{2FO}}\left( 2 \right)\)
Từ (1) và (2)
\(\begin{matrix}
\Rightarrow \dfrac{1}{2}.\dfrac{{OA}}{{OA'}} = \dfrac{{FO - A'O}}{{2FO}} \hfill \\
\Rightarrow \dfrac{1}{2}.\dfrac{{OA}}{{27}} = \dfrac{{12 - A'O}}{{2.12}} \Rightarrow A'O \approx 8,3cm \hfill \\
\Rightarrow AB = \dfrac{{AB.OA'}}{{OA}} = \dfrac{{10.8,3}}{{27}} = 3,07cm \hfill \\
\end{matrix}\)
