Bài tập vận dụng định luật Ôm
Chuyên đề: Bài tập vận dụng định luật Ôm
Định luật Ôm là phần nội dung quan trọng trong chương trình Vật lý 9. Để giúp các em vận dụng định luật Ôm vào bài tập một cách thành thục, VnDoc xin chia sẻ tới các em bài Chuyên đề Vật lý lớp 9: Bài tập vận dụng định luật Ôm. Hy vọng với kiến thức trọng tâm và lời giải chi tiết sẽ giúp các em nắm chắc kiến thức cũng như vận dụng tốt vào giải bài tập. Chúc các em học, dưới đây là nội dung chi tiết các em tham khảo nhé.
A. Lý thuyết định luật Ôm
I. Tóm tắt lý thuyết
1. Vận dụng định luật Ôm cho đoạn mạch mắc nối tiếp

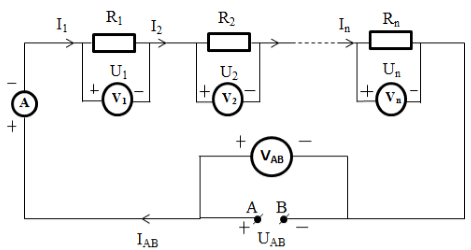

Đối với đoạn mạch có n điện trở mắc nối tiếp:
Cường độ dòng điện: IAB = I1 = I2 = ... = In
Hiệu điện thế giữa hai đầu đoạn mạch: UAB = U1 + U2 + ... + Un
Điện trở tương đương: RAB = R1 + R2 + ... + Rn

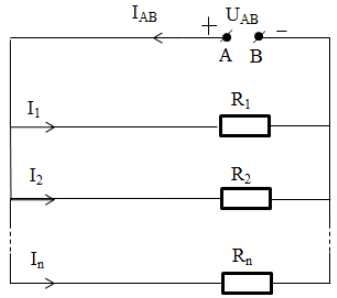

2. Vận dụng định luật Ôm cho đoạn mạch mắc song song
Đối với đoạn mạch có n điện trở mắc song song:
Cường độ dòng điện: IAB = I1 + I2 + ... + In
Hiệu điện thế giữa hai đầu đoạn mạch: UAB = U1 + U2 + ... + Un
Điện trở tương đương:
II. Phương pháp giải bài tập định luật Ôm
1. Vận dụng định luật Ôm cho đoạn mạch mắc hỗn hợp
Chia đoạn mạch mắc hỗn hợp thành nhiều đoạn mạch nhỏ sao cho trong mỗi đoạn nhỏ đó chỉ có một cách mắc. Sau đó áp dụng định luật Ôm cho từng đoạn mạch để tìm hiệu điện thế, cường độ dòng điện, điện trở theo yêu cầu của đề bài.

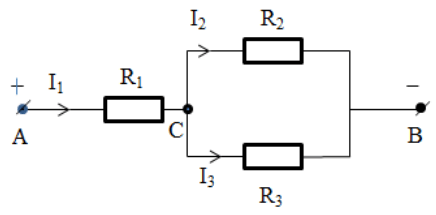

Ví dụ: Đoạn mạch mắc hỗn hợp đơn giản
Xét đoạn mạch AB. Ta chia AB thành 2 đoạn AC nối tiếp với CB.
+ Cường độ dòng điện: I1 = I2 + I3;
+ Hiệu điện thế:
UCB = U2 = U3; UAC = U1
UAB = UAC + UCB = U1 + U2 = U1 + U3
+ Điện trở tương đương của đoạn CB:
+ Điện trở tương đương của toàn mạch:
2. Tính hiệu điện thế giữa hai điểm P, Q bất kỳ trên mạch điện
Nếu P, Q cùng nằm trên một mạch rẽ: UPQ = IPQ.RPQ
Nếu P, Q không cùng nằm trên một mạch rẽ: UPQ = UPM + UMQ
Với M là một điểm cùng nằm trên đoạn mạch rẽ chứa P, chứa Q.

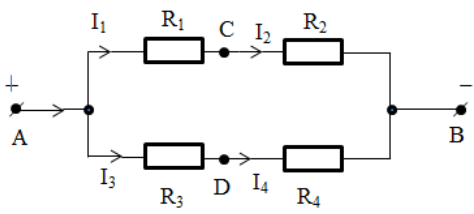

Ví dụ: Tính hiệu điện thế giữa hai đầu điểm C, D ở hình vẽ:
- Tính U1 và U3
- Tính UCD = UCA + UAD
Với UCA = - UAC = - U1
UAD = U3
Vậy UCD = U3 – U1
B. Câu hỏi trắc nghiệm

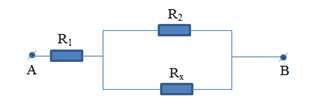

Câu 1: Điện trở tương đương của đoạn mạch AB có sơ đồ như trên hình vẽ là RAB =10 Ω , trong đó các điện trở R1 = 7 Ω ; R2 = 12 Ω. Hỏi điện trở Rx có giá trị nào dưới đây?
| A. 9 Ω | B. 5Ω | C. 15 Ω | D. 4 Ω |
Hướng dẫn giải bài tập
Ta thấy R1 nt (R2 // Rx)
Điện trở tương đương của đoạn mạch AB là:
\(R_{AB}=R_{1}+\frac{R_{2}.R_{x}}{R_{2} +R_{x}} =10\Omega\)
\(\Leftrightarrow 10=7+\frac{12.R_{x}}{12 +R_{x}} =10\Omega\)
=> Rx = 4 Ω
→ Đáp án D
Câu 2: Điện trở R1 = 6 Ω, R2 = 9 Ω, R3 = 15Ω chịu được dòng điện có cường độ lớn nhất tương ứng là I1 = 5A, I2 = 2A, I3 = 3A. Hỏi có thể đặt một hiệu điện thế lớn nhất là bao nhiêu vào hai đầu đoạn mạch gồm 3 điện trở mắc nối tiếp với nhau?
| A. 45V | B. 60V | C. 93V | D. 150V |
Hướng dẫn giải bài tập
3 điện trở mắc nối tiếp với nhau nên I = I1 = I2 = I3 = 2A (lấy giá trị nhỏ nhất vì nếu lấy giá trị lớn hơn thì điện trở bị hỏng).
Theo định luật Ôm, hiệu điện thế lớn nhất có thể đặt vào hai đầu đoạn mạch là:
U = I.R = I.(R1 + R2 + R3) = 2.(6 + 9 + 15) = 60V
→ Đáp án B
Câu 3. Khi mắc nối tiếp hai điện trở R1 và R2 vào hiệu điện thế 1,2V thì dòng điện chạy qua chúng có cường độ I = 0,12A.
a) Tính điện trở tương đương của đoạn mạch nối tiếp này.
b) Nếu mắc song song hai điện trở nói trên vào hiệu điện thế 1,2V thì dòng điện chạy qua điện trở R1 có cường độ I1 gấp 1,5 lần cường độ I2 của dòng điện chạy qua điện trở R2. Tính điện trở R1 và R2.
A. Rtđ = 10 Ω, R1 = 4V, R2 = 6 Ω
B. Rtđ = 10Ω , R1 = 6V, R2 = 4 Ω
C. Rtđ = 2,4Ω , R1 = 4V, R2 = 6 Ω
D. Rtđ = 2,4Ω , R1 = 6V, R2 = 4 Ω
Hướng dẫn giải bài tập
Tóm tắt:
a) R1 nối tiếp R2; U = 1,2 V; I = 0,12 A; Rtđ = ?
b) R1 song song R2: I1 = 1,5I2, R1 = ?; R2 = ?
Lời giải:
a) R1 nối tiếp R2 nên điện trở tương đương của đoạn mạch:
\(R=R_{1}+R_{2}=\frac{U}{ I} =\frac{1,2}{0,12} =10\Omega\)
b) Vì R1 mắc song song R2 nên: U1 = U2 ⇔ I1.R1 = I1.R2
Mà I1 = 1,5I2 → 1,5I2.R1 = I2.R2 → 1,5R1 = R2
Từ (1) ta có R1 + R2 = 10Ω (2)
Thay R2 = 1,5R1 vào (2) ta được: R1 + 1,5R1 = 10 ⇒ 2,5R1 = 10 ⇒ R1 = 4Ω
⇒ R2 = 1,5.4 = 6Ω
→ Đáp án A
Câu 4: Cho mạch điện có sơ đồ như hình vẽ:
Trong đó điện trở R1 = 14 , R2 = 8 , R3 = 24 . Dòng điện đi qua R1 có cường độ là I1 = 0,4A. Tính cường độ dòng điện I2, I3 tương ứng đi qua các điện trở R2 và R3.
A. I2 = 0,1A; I3 = 0,3A
B. I2 = 3A; I3 = 1A
C. I2 = 0,1A; I3 = 0,1A
D. I2 = 0,3A; I3 = 0,1A
Hướng dẫn giải bài tập
Ta thấy I1 = I23= 0,4A
Điện trở tương đương của đoạn mạch AB là:
\(R_{AB}=R_{1}+ \frac{R_{2}.R_{3}}{R_{2} +R_{3}} =14+\frac{8.24}{8+24} =20\Omega\)
Hiệu điện thế của mạch là:
U = I.RAB = 0,4.20 = 8 V
U1 = I1.R1 = 0,4.14 = 5,6 V
U23 = U - U1 = 8 - 5,6 = 2,4 V
U23 = U2 = U3 = 2,4V

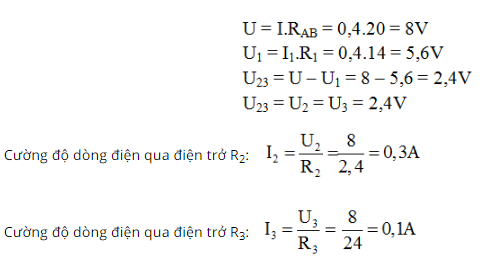

Cường độ dòng điện qua điện trở R2:
\(I_{2}=\frac{U_{2} }{R_{2}} =\frac{2,4}{8} = 0,3A\)
Cường độ dòng điện qua điện trở R3:
\(I_{3}=\frac{U_{3} }{R_{3}} =\frac{2,4}{24} = 0,1A\)
Câu 5: Cho mạch điện có sơ đồ như hình vẽ:
Trong đó có các điện trở R1 = 9Ω , R2 = 15Ω , R3 = 10Ω . Dòng điện đi qua R3 có cường độ là I3 = 0,3A. Tính hiệu điện thế U giữa hai đầu đoạn mạch AB.
| A. 6,5V | B. 2,5V | C. 7,5V | D. 5,5V |
Hướng dẫn giải bài tập
Điện trở tương đương của R2 và R3 là:
\(\frac{1}{R_{23} } =\frac{1}{R_{2}} +\frac{1}{R_{3}} = \frac{1}{15} +\frac{1}{10}\)
=> R23 = 6 Ω
Hiệu điện thế giữa hai đầu R3 là:
U3 = I3.R3 = 0,3.10 = 3V
=> U23 = U2 = U3 = 3 V (vì R2//R3)
Cường độ dòng điện qua R2 là
\(I_{2}=\frac{U_{2} }{R_{2}} =\frac{3}{15} = 0,2A\)
Cường độ dòng điện qua R1 là
I = I1 = I2 + I3 = 0,3 + 0,2 = 0,5A
b) Hiệu điện thế giữa hai đầu đoạn mạch AB là:
UAB = I.R = I.(R23 + R1) = 0,5.(6 + 9) = 7,5 V
C. Câu hỏi tự luận bài tập định luật Ôm

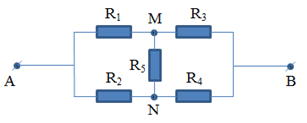

Câu 1. Cho mạch điện như hình vẽ:
Hiệu điện thế đặt vào hai điểm A, B là UAB = 30V, các điện trở R1 = 10Ω , R2 = 30Ω , R3 = 10Ω , R4 = 30Ω , R5 = 50Ω . Chứng minh cường độ dòng điện chạy qua R5 bằng 0.
Đáp án hướng dẫn giải chi tiết
Ta có: UMN = UAN + UNM
=> UMN = UAM - UAN = U1 - U2 = (1)
Theo sơ đồ: U1 + U3 = U2 + U4 = UAB
Theo đề bài: R1 = R3, R2 =R4
=> U1 = U3 = U2 = U4 = UAB/2
=> U1 - U2 = 0 (2)
Từ (1) và (2)⇒ UMN = 0 ⇒ Cường độ dòng điện chạy qua R5 = 0

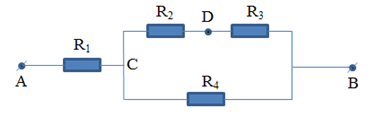

Câu 2. Cho mạch điện như hình vẽ:
Trong đó R1 = 2 Ω , R2 = 6 Ω , R3 = 4 Ω, R4 = 10 Ω . Hiệu điện thế UAB = 28V.
a) Tính điện trở tương đương của đoạn mạch.
b) Tìm cường độ dòng điện qua các điện trở.
c) Tính các hiệu điện thế UAC và UCD.
Đáp án hướng dẫn giải chi tiết
a) Ta có:
Câu 3. Từ hai loại điện trở R1 = 1Ω , R2 = 4Ω . Hãy chọn và mắc thành một mạch điện nối tiếp để khi đặt vào hai đầu đoạn mạch một hiệu điện thế 32,5V thì dòng điện qua mạch là 2,5A.
Đáp án hướng dẫn giải chi tiết
Điện trở của mạch:
Gọi x và y là số điện trở loại 1 Ω và 4 Ω mắc vào mạch
Ta có: x + 4y = 13 ⇒ x = 13 – 4y
Với x, y là các số nguyên dương và x ≤ 13 , y < 4
Lập bảng ta có 4 phương án mắc mạch điện với số các điện trở như sau:
| x | 13 | 9 | 5 | 1 |
| y | 0 | 1 | 2 | 3 |

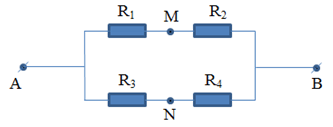

Câu 4. Cho mạch điện như hình vẽ
Biết Hiệu điện thế giữa hai đầu đoạn mạch UAB = 60V. R1 = 9Ω , R2 = 15Ω , R3 = 10Ω , R4 = 18.

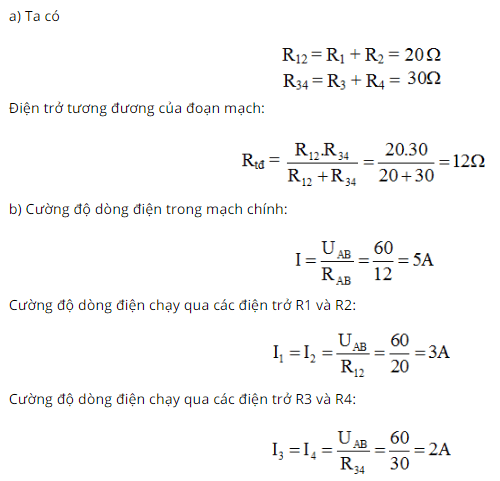

a) Tính điện trở tương đương của mạch điện.
b) Tính cường độ dòng điện chạy qua các điện trở và trong mạch chính
c) Tính hiệu điện thế UNM
Đáp án hướng dẫn giải chi tiết
c) Ta có
UMB = I2.R2 = 2.16 = 32 V
UNB = I4.R4 = 2.18 = 36 V
Hiệu điện thế

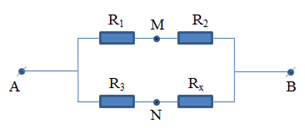

UNM = UNB + UBM = UNB – UBM = 36 – 32 = 4VCâu 5. Cho mạch điện như hình vẽ
Biết R1 = 8 Ω, R2 = 12 Ω, R3 = 4 Ω, Rx có thể thay đổi được. Hiệu điện thế giữa hai đầu đoạn mạch UAB = 48V.
a) Khi Rx = R1. Xác định dòng điện qua Rx và hiệu điện thế giữa hai đầu điện trở R3.
b) Xác định giá trị Rx để cho cường độ dòng điện trong hai nhánh rẽ bằng nhau. Tính cường độ dòng điện trong mạch chính khi đó.
a) Dòng điện qua Rx:
Hiệu điện thế giữa hai đầu điện trở R3:
U3 = I3.R3 = 4.4 = 16V

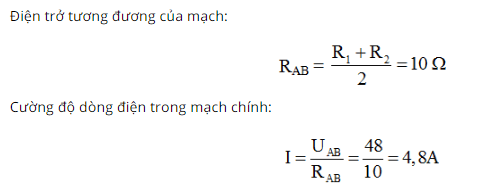

b) Muốn cường độ dòng điện trong hai nhánh rẽ bằng nhau thì điện trở tương đương của hai nhánh phải bằng nhau:
Ta có: R1 + R2 = R3 + Rx => Rx = R1 + R2 – R3 = 8 + 12 – 4 = 16 Ω
