Sự phụ thuộc của điện trở vào tiết diện dây dẫn

Chuyên đề Vật lý lớp 9: Sự phụ thuộc của điện trở vào tiết diện dây dẫn được VnDoc tổng hợp và đăng tải. Có dây dẫn tiết diện nhỏ, có dây dẫn tiết diện lớn. Nếu các dây dẫn này có cùng chiều dài thì điện trở của chúng phụ thuộc vào tiết diện như thế nào? Các em cùng tìm hiểu tài liệu dưới đây để nắm được những kiến thức trọng tâm và chi tiết nhé

Chuyên đề: Sự phụ thuộc của điện trở vào tiết diện dây dẫn

A. Lý thuyết

I. TÓM TẮT LÍ THUYẾT

1. Sự phụ thuộc của điện trở vào tiết diện của dây dẫn

Để xác định điện trở của dây dẫn phụ thuộc vào chiều dài dây thì thay đổi tiết diện của dây dẫn, chiều dài dây và vật liệu làm dây dẫn phải như nhau (giữ nguyên).

chuyên đề vật lý 9

⇒ Kết quả: Điện trở của các dây dẫn có cùng chiều dài và được làm từ cùng một loại vật liệu tỉ lệ nghịch với tiết diện của mỗi dây.

chuyên đề vật lý 9

Chú ý:

+ Tiết diện là hình tròn:chuyên đề vật lý 9

Trong đó: r là bán kính

d là đường kính

+ Khối lượng của dây dẫn có tiết diện đều m = D.S. (D là khối lượng riêng của vật liệu làm dây dẫn).

2. Liên hệ thực tế

Mỗi đường dây tải trong hệ thống đường dây tải điện 500kV của nước ta gồm bốn dây mắc song song với nhau. Mỗi dây này có tiết diện 373 mm2, do đó có thể coi rằng mỗi đường dây tải có tiết diện tổng cộng là 373 mm2.4 = 1492 mm2. Cách mắc dây như vậy làm cho điện trở của đường dây tải nhỏ hơn so với khi dùng một dây.

B. Trắc nghiệm & Tự luận

Câu 1: Hai đoạn dây bằng đồng, cùng chiều dài có tiết diện và điện trở tương ứng là S1, R1 và S2, R2. Hệ thức nào dưới đây là đúng?

A. S1R1 = S2R2

B. chuyên đề vật lý 9

C. R1R2 = S1S2

D. Cả ba hệ thức trên đều sai

Hệ thức đúng là S1R1 = S2R2

→ Đáp án A

Câu 2: Hai dây dẫn bằng nhôm có chiều dài, tiết diện và điện trở tương ứng là I1, S1, R1 và I2, S2, R2. Biếtchuyên đề vật lý 9 và S1 = 2S2. Lập luận nào sau đây về mối quan hệ giữa các điện trở R1 và R2 của hai dây dẫn này là đúng?

A. Chiều dài lớn gấp 4 lần, tiết diện lớn gấp 2 lần thì điện trở lớn gấp 4.2 = 8 lần. Vậy R1 = 8.R2.

B. Chiều dài lớn gấp 4 lần thì điện trở nhỏ hơn 4 lần, tiết diện lớn gấp 2 lần thì điện trở lớn gấp 2 lần. Vậy chuyên đề vật lý 9.

C. Chiều dài lớn gấp 4 lần thì điện trở lớn gấp 4 lần, tiết diện lớn gấp 2 lần thì điện trở nhỏ hơn 2 lần. Vậy R1 = 2.R2.

D. Chiều dài lớn gấp 4 lần, tiết diện lớn gấp 2 lần thì điện trở nhỏ hơn 4.2 = 8 lần. Vậy chuyên đề vật lý 9

Chiều dài lớn gấp 4 lần thì điện trở lớn gấp 4 lần, tiết diện lớn gấp 2 lần thì điện trở nhỏ hơn 2 lần => R1 = 2.R2

→ Đáp án C

Câu 3: Để tìm hiểu sự phụ thuộc của điện trở dây dẫn vào tiết diện dây dẫn, cần phải xác định và so sánh điện trở của các dây dẫn có những đặc điểm nào?

A. Các dây dẫn này phải có cùng tiết diện, được làm từ cùng một vật liệu nhưng có chiều dài khác nhau.

B. Các dây dẫn này phải có cùng chiều dài, được làm từ cùng một vật liệu nhưng có tiết diện khác nhau.

C. Các dây dẫn này phải có cùng chiều dài, cùng tiết diện nhưng được làm bằng các vật liệu khác nhau.

D. Các dây dẫn này phải được làm từ cùng một vật liệu nhưng có chiều dài và tiết diện khác nhau.

Để tìm hiểu sự phụ thuộc của điện trở dây dẫn vào tiết diện dây dẫn, cần phải xác định và so sánh điện trở của các dây dẫn có những đặc điểm: Các dây dẫn này phải có cùng chiều dài, được làm từ cùng một vật liệu nhưng có tiết diện khác nhau.

→ Đáp án B

Câu 4: Một dây cáp điện bằng đồng có lõi là 15 sợi dây đồng nhỏ xoắn lại với nhau. Điện trở của mỗi sợi dây đồng nhỏ này là 0,9 Ω . Tính điện trở của dây cáp điện này.

A. 0,6 Ω B. 6 Ω C. 0,06 Ω D. 0,04 Ω

Do tiết diện dây tăng lên 15 lần nên điện trở giảm 15 lần nghĩa là điện trở của dây cáp điện là: chuyên đề vật lý 9

→ Đáp án C

Câu 5: Một dây dẫn đồng chất có chiều dài l, tiết diện đều S có điện trở là 8 Ω được gập đôi thành một dây dẫn mới có chiều dài l/2. Điện trở của dây dẫn mới này là bao nhiêu?

A. 4 Ω B. 6 Ω C. 8 Ω D. 2 Ω

Do dây dẫn được gập đôi lại nên chiều dài giảm đi 2 lần và tiết diện tăng 2 lần.

Chiều dài giảm 2 lần nên điện trở giảm 2 lần, tiết diện tăng 2 lần nên điện trở giảm 2 lần. Kết quả là giảm 4 lần.

Vì vậy điện trở dây dẫn mới là: 8/4 = 2Ω

→ Đáp án D

Câu 6: Hai dây dẫn bằng đồng có cùng chiều dài. Dây thứ nhất có tiết diện S1 = 5 mm2 và điện trở R1 = 8,5 Ω . Dây thứ hai có tiết diện S2 = 0,5 mm2. Tính điện trở R2.

A. 8,5 Ω B. 85 Ω C. 50 Ω D. 55 Ω

Ta có: chuyên đề vật lý 9

Vậy R2 = 10.R1 = 10.8,5 = 85 Ω

→ Đáp án B

Câu 7: Hai dây dẫn được làm từ cùng một loại vật liệu, có điện trở, chiều dài và tiết diện tương ứng là R1, l1, S1 và R2, l2 , S2. Hệ thức nào dưới đây là đúng?

chuyên đề vật lý 9

→ Đáp án C

Câu 8: Một dây dẫn bằng đồng có điện trở 6,8 với lõi gồm 20 sợi đồng mảnh. Tính điện trở của mỗi sợi dây mảnh này, cho rằng chúng có tiết diện như nhau.

Điện trở của mỗi dây mảnh là: 6,8.20 = 136 Ω

Câu 9: Cuộn dây thứ nhất có điện trở là R1 = 20 Ω, được quấn bằng dây dẫn có chiều dài tổng cộng là l1 = 40m và có đường kính tiết diện là d1 = 0,5mm. Dùng dây dẫn được làm từ cùng vật liệu như cuộn dây thứ nhất nhưng có đường kính tiết diện của dây là d2 = 0,3mm để quấn một cuộn dây thứ hai, có điện trở R2 = 30Ω . Tính chiều dài tổng cộng của dây dẫn dùng để quấn cuộn dây thứ hai này.

Cuộn dây thứ nhất:

chuyên đề vật lý 9

Vậy chiều dài tổng cộng của dây dẫn dùng để quấn cuộn dây thứ hai là 21,6 m

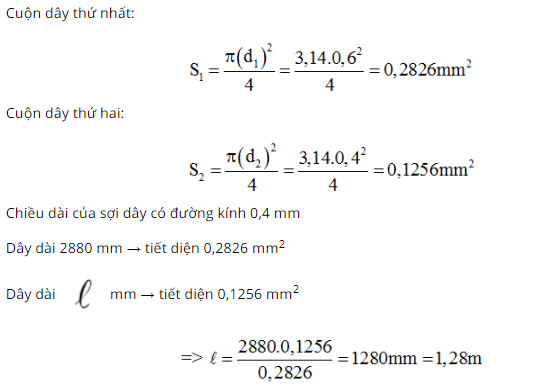

Câu 10: Người ta dùng dây Nikêlin (một loại hợp kim) làm dây nung chco một bếp điện. Nếu dùng loại dây này với đường kính tiết diện là 0,6mm thì cần dây có chiều dài là 2,88m. Hỏi nếu không thay đổi điện trở của dây nung, nhưng dùng dây loại này với đường kính tiết diện là 0,4mm thì dây phải có chiều dài là bao nhiêu?

chuyên đề vật lý 9
