Chuyên đề: Dòng điện xoay chiều
A. Lý thuyết
I. TÓM TẮT LÍ THUYẾT
1. Chiều của dòng điện cảm ứng
- Khi số đường sức từ xuyên qua tiết diện S của cuộn dây dẫn kín tăng thì dòng điện cảm ứng trong cuộn dây có chiều ngược với chiều dòng điện cảm ứng khi số đường sức từ xuyên qua tiết diện đó giảm.
- Nếu liên tục lần lượt đưa nam châm vào và kéo nam châm ra khỏi cuộn dây dẫn kín (số đường sức từ xuyên qua tiết diện S của cuộn dây dẫn kín luân phiên tăng, giảm) thì dòng điện cảm ứng trong cuộn dây cũng luân phiên đổi chiều.
⇒ Dòng điện luân phiên đổi chiều được gọi là dòng điện xoay chiều.

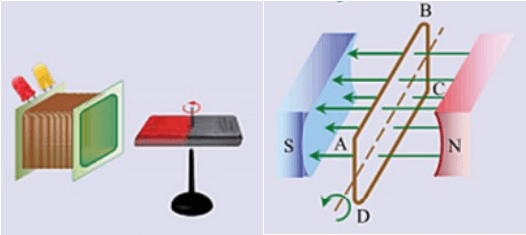

2. Cách tạo ra dòng điện xoay chiều
Trong cuộn dây dẫn kín, dòng điện cảm ứng xoay chiều xuất hiện khi cho nam châm quay trước cuộn dây hay cho cuộn dây quay trong từ trường.
II. PHƯƠNG PHÁP GIẢI
Cách xác định chiều của dòng điện cảm ứng
Căn cứ vào: Chiều dòng điện cảm ứng xuất hiện trong cuộn dây phải có chiều sao cho đường sức từ do nó sinh ra ngược với chiều của đường sức từ sinh ra nó.
- Như vậy, muốn xác định chiều dòng điện cảm ứng thì:
+ Xác định chiều đường sức từ sinh ra nó (quy tắc bàn tay phải)
+ Xác định chiều đường sức từ do nó sinh ra (ngược với chiều của đường sức từ sinh ra nó).
+ Xác định chiều dòng điện cảm ứng (quy tắc bàn tay phải).
- Dòng điện cảm ứng có chiều luân phiên thay đổi gọi là dòng điện xoay chiều.
Lưu ý:
+ Số vòng quay trong 1 giây của cuộn dây gọi là tần số của dòng điện xoay chiều, đo bằng đơn vị Héc (kí hiệu là Hz).
+ Trên các dụng cụ sử dụng điện thường ghi AC 220V, kí hiệu AC có nghĩa là dòng điện xoay chiều.
B. Trắc nghiệm & Tự luận
Câu 1: Dòng điện xoay chiều là:
A. dòng điện luân phiên đổi chiều.
B. dòng điện không đổi.
C. dòng điện có chiều từ trái qua phải.
D. dòng điện có một chiều cố định.
Dòng điện xoay chiều là dòng điện luân phiên đổi chiều
→ Đáp án A
Câu 2: Có mấy cách tạo ra dòng điện xoay chiều?
A. 1 B. 2 C. 3 D. 4
Có 2 cách tạo ra dòng điện xoay chiều:
+ Cho nam châm quay trước cuộn dây dẫn kín.
+ Cho cuộn dây dẫn quay trong từ trường.
→ Đáp án B
Câu 3: Dòng điện cảm ứng trong cuộn dây dẫn kín đổi chiều khi:
A. số đường sức từ xuyên qua tiết diện S của cuộn dây tăng lên.
B. số đường sức từ xuyên qua tiết diện S của cuộn dây đang tăng mà chuyển sang giảm hoặc ngược lại đang giảm mà chuyển sang tăng.
C. số đường sức từ xuyên qua tiết diện S của cuộn dây giảm đi.
D. số đường sức từ xuyên qua tiết diện S của cuộn dây không thay đổi.
Dòng điện cảm ứng trong cuộn dây dẫn kín đổi chiều khi số đường sức từ xuyên qua tiết diện S của cuộn dây đang tăng mà chuyển sang giảm hoặc ngược lại đang giảm mà chuyển sang tăng
→ Đáp án B
Câu 4: Một khung dây dẫn kín được đặt trong từ trường như hình.
Chọn phát biểu đúng. Khi cho khung quay quanh trục PQ nằm ngang:
A. Trong khung không xuất hiện dòng điện xoay chiều do số đường sức từ qua khung dây luôn bằng không.
B. Trong khung xuất hiện dòng điện xoay chiều.
C. Trong khung không xuất hiện dòng điện xoay chiều do số đường sức từ qua khung dây luôn thay đổi.
D. Không xác định được trong khung có dòng điện xoay chiều hay không.
Khi cho khung quay quanh trục PQ nằm ngang thì các đường sức từ gửi qua khung dây vẫn luôn bằng không tức là không có sự biến đổi của các đường sức từ ⇒ Trong khung dây không xuất hiện dòng điện xoay chiều
→ Đáp án A
Câu 5: Trường hợp nào dưới đây thì trong cuộn dây dẫn kín xuất hiện dòng điện cảm ứng xoay chiều?
A. Cho nam châm chuyển động lại gần cuộn dây.
B. Cho cuộn dây quay trong từ trường của nam châm và cắt các đường sức từ.
C. Đặt thanh nam châm vào trong lòng ống dây rồi cho cả hai đều quay quanh một trục.
D. Đặt một cuộn dây dẫn kín trước một thanh nam châm rồi cho cuộn dây quay quanh trục của nó.
Trong cuộn dây dẫn kín xuất hiện dòng điện cảm ứng xoay chiều khi cho cuộn dây quay trong từ trường của nam châm và cắt các đường sức từ vì lúc đó số đường sức từ xuyên qua tiết diện S của khung dây dẫn biến thiên
→ Đáp án B
Câu 6: Trong thí nghiệm như hình sau, dòng điện xoay chiều xuất hiện trong cuộn dây dẫn kín khi:
A. Nam châm đứng yên, cuộn dây quay quanh trục PQ.
B. Nam châm và cuộn dây đều quay quanh trục PQ.
C. Nam châm và cuộn dây chuyển động thẳng cùng chiều với cùng vận tốc.
D. Nam châm đứng yên, cuộn dây quay quanh trục AB.
Các phương án A, B, C không xuất hiện dòng điện xoay chiều do số đường sức từ xuyên qua tiết diện cuộn dây không đổi.
→ Đáp án D
Câu 7: Trường hợp nào dưới đây trong cuộn dây không xuất hiện dòng điện cảm ứng xoay chiều?
A. Cho nam châm quay trước một cuộn dây dẫn kín, các đường sức từ bị cuộn dây cắt ngang.
B. Cho cuộn dây dẫn kín quay trong từ trường của nam châm và cắt các đường sức từ của từ trường.
C. Liên tục cho một cực của nam châm lại gần rồi ra xa một đầu cuộn dây dẫn kín.
D. Đặt trục Bắc Nam của thanh nam châm trùng với trục của một ống dây rồi cho nam châm quay quanh trục đó.
Trường hợp trong cuộn dây không xuất hiện dòng điện cảm ứng xoay chiều: Đặt trục Bắc Nam của thanh nam châm trùng với trục của một ống dây rồi cho nam châm quay quanh trục đó vì số đường sức từ xuyên qua tiết diện S của khung dây dẫn không biến đổi
→ Đáp án D
Câu 8: Khi nào thì dòng điện cảm ứng trong một cuộn dây dẫn kín đổi chiều?
A. Nam châm đang chuyển động thì dừng lại.
B. Cuộn dây dẫn đang quay thì dừng lại.
C. Số đường sức từ xuyên qua tiết diện cuộn dây đang tăng thì giảm hoặc ngược lại.
D. Số đường sức từ xuyên qua tiết diện cuộn dây liên tục tăng hoặc liên tục giảm.
Số đường sức từ xuyên qua tiết diện cuộn dây đang tăng thì giảm hoặc ngược lại thì dòng điện cảm ứng trong một cuộn dây dẫn kín đổi chiều
→ Đáp án C
Câu 9: Treo một thanh nam châm ở đầu một sợi dây và cho dao động quanh vị trí cân bằng OA như hình:
Dòng điện cảm ứng xuất hiện trong cuộn dây dẫn kín B là:
A. Dòng điện xoay chiều
B. Dòng điện có chiều không đổi
C. Không xuất hiện dòng điện trong cuộn dây.
D. Không xác định được.
Dòng điện cảm ứng xuất hiện trong cuộn dây dẫn kín B là dòng điện xoay chiều
→ Đáp án A

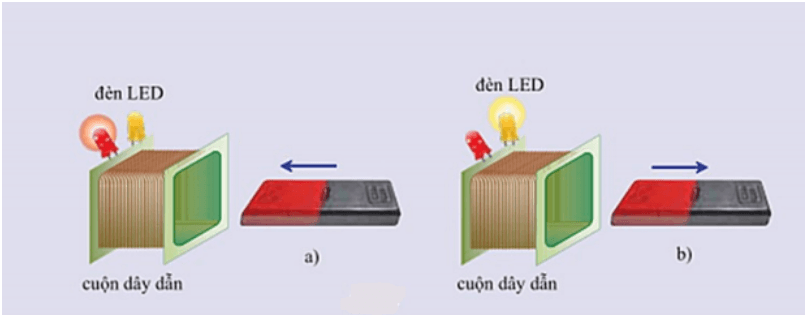

Câu 10: Bố trí thí nghiệm như hình:
Chọn phát biểu đúng khi ta tiến hành đưa thanh nam châm từ ngoài vào trong cuộn dây và từ trong ra ngoài cuộn dây.
A. Khi đưa thanh nam châm từ ngoài vào trong cuộn dây và từ trong ra ngoài cuộn dây thì 2 đèn led sáng.
B. Khi đưa thanh nam châm từ ngoài vào trong cuộn dây và từ trong ra ngoài cuộn dây thì 2 đèn led không sáng.
C. Khi đưa thanh nam châm từ ngoài vào trong cuộn dây thì 1 đèn led sáng và từ trong ra ngoài cuộn dây thì đèn led còn lại sáng.
D. Khi đưa thanh nam châm từ ngoài vào trong cuộn dây thì 2 đèn led không sáng, khi đưa thanh nam châm từ trong ra ngoài cuộn dây thì hai đèn led sáng.
Khi đưa thanh nam châm từ ngoài vào trong cuộn dây thì 1 đèn led sáng và từ trong ra ngoài cuộn dây thì đèn led còn lại sáng
→ Đáp án C
