Ứng dụng của nam châm

Chuyên đề Vật lý lớp 9: Ứng dụng của nam châm được VnDoc sưu tầm và giới thiệu tới các bạn học sinh cùng quý thầy cô tham khảo. Nội dung tài liệu sẽ giúp các bạn học sinh học tốt môn Vật lý lớp 9 hiệu quả hơn. Mời các bạn tham khảo.

A. Lý thuyết

I. TÓM TẮT LÍ THUYẾT

1. Loa điện

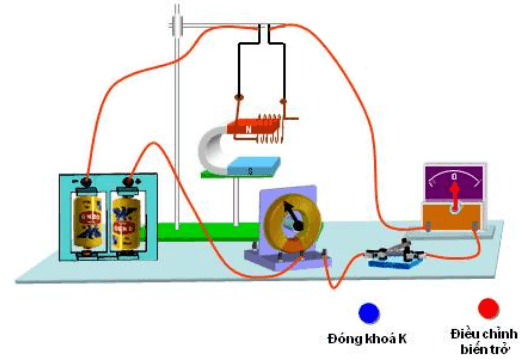

a) Nguyên tắc hoạt động

Loa điện hoạt động dựa vào tác dụng từ của nam châm lên ống dây có dòng điện chạy qua.

- Khi có dòng điện chạy qua, ống dây chuyển động.

- Khi cường độ dòng điện thay đổi, ống dây dịch chuyển dọc theo khe hở giữa hai cực của nam châm.

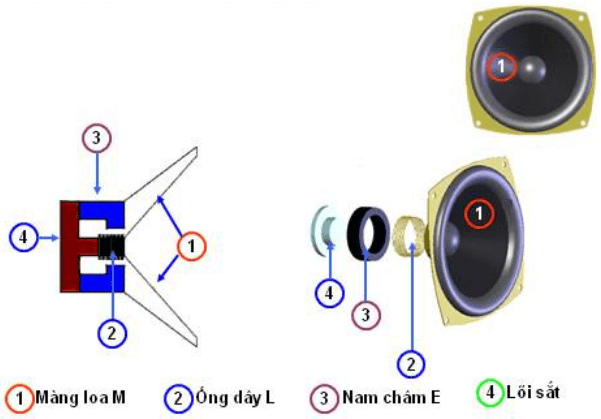

b) Câu tạo của loa điện

- Bộ phận chính của loa điện gồm một ống dây L được đặt trong từ trường của một nam châm mạnh E, một đầu của ống dây được gắn chặt với màng loa M. Ống dây có thể dao động dọc theo khe nhỏ giữa hai từ cực của nam châm.

- Quá trình biến đổi dao động điện thành âm thanh trong loa điện:

Màng loa được gắn chặt với ống dây nên khi ống dây dao động, màng loa dao động theo và phát ra âm thanh đúng với âm thanh mà nó nhận được từ micro. Loa điện biến dao động điện thành âm thanh.

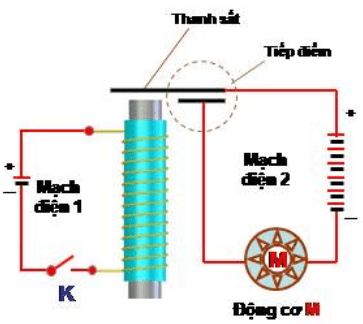

2. Rơle điện từ

Rơle điện từ là một thiết bị tự động đóng, ngắt mạch điện, bảo vệ và điều khiển sự làm việc của mạch điện.

- Cấu tạo: Bộ phận chủ yếu gồm một nam châm điện và một thanh sắt non

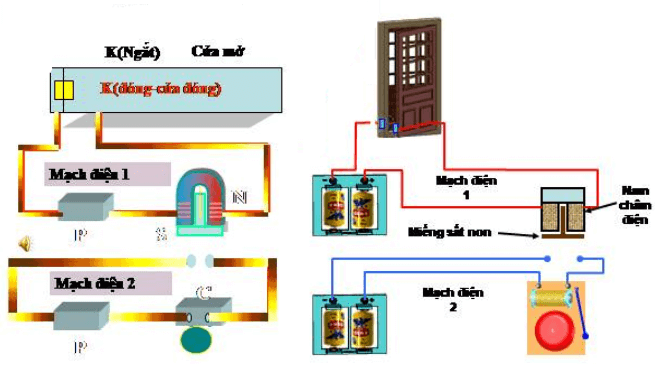

- Ứng dụng: Làm chuông báo động

Khi đóng cửa chuông không kêu vì mạch điện 2 hở

Khi cửa hé mở, chuông kêu vì cửa mở đã làm hở mạch điện 1, nam châm điện mất hết từ tính, miếng sắt rơi xuống và tự động đóng mạch điện 2.

Ngoài ra nam châm điện và nam châm vĩnh cửu được ứng dụng trong đời sống như máy phát điện, điện thoại, la bàn, cần cẩu điện, các thiết bị ghi âm...

B. Trắc nghiệm & Tự luận

Câu 1: Nam châm điện được sử dụng trong thiết bị:

A. Máy phát điện

B. Làm các la bàn

C. Rơle điện từ

D. Bàn ủi điện

Câu 2: Trong loa điện, lực nào làm cho màng loa dao động phát ra âm?

A. Lực hút của nam châm điện tác dụng vào màng loa làm bằng sắt non.

B. Lực từ của một nam châm vĩnh cửu tác dụng lên cuộn dây có dòng điện biến đổi chạy qua gắn vào màng loa.

C. Lực từ của một nam châm vĩnh cửu tác dụng vào miếng sắt gắn vào màng loa.

D. Lực từ của một nam châm điện tác dụng vào một cuộn dây dẫn kín gắn vào màng loa.

Câu 3: Xét các bộ phận chính của một loa điện

(1). Nam châm

(2). Ống dây

(3). Màng loa

Các bộ phận trực tiếp gây ra âm là:

A. (2)

B. (3)

C. (2), (3)

D. (1)

Câu 4: Loa điện hoạt động dựa vào:

A. Tác dụng của từ trường lên khung dây dẫn có dòng điện chạy qua.

B. Tác dụng từ của nam châm lên ống dây có dòng điện chạy qua.

C. Tác dụng của dòng điện lên dây dẫn thẳng có dòng điện chạy qua.

D. Tác dụng từ của từ trường lên dây dẫn thẳng có dòng điện chạy qua.

Câu 5: Trong các vật dụng sau đây: Bàn là điện, la bàn, chuông điện, rơle điện từ. Vật nào có sử dụng nam châm vĩnh cửu ?

A. Chuông điện

B. Rơle điện từ

C. La bàn

D. Bàn là điện

Câu 6: Trong chuông báo động gắn vào cửa để khi cửa bị mở thì chuông kêu, rơle điện từ có tác dụng từ?

A. Làm bật một lò xo đàn hồi gõ vào chuông.

B. Đóng công tắc của chuông điện làm cho chuông kêu.

C. Làm cho cánh cửa mở đập mạnh vào chuông.

D. Làm cho cánh cửa rút chốt hãm cần rung chuông.

Câu 7: Khi cho dòng điện không đổi chạy vào cuộn dây của loa điện thì loa:

A. Loa không kêu, do lực tác dụng lên cuộn dây khi đó là lực không đổi nên không làm cho màng loa rung được.

B. Loa không kêu, do lực tác dụng lên cuộn dây khi đó bằng 0 nên loa không phát ra được âm thanh.

C. Loa kêu như bình thường.

D. Loa kêu yếu hơn, do lực tác dụng lên cuộn dây khi đó giảm.

Câu 8: Để chế tạo một nam châm điện mạnh ta cần điều kiện:

A. Cường độ dòng điện qua ống dây lớn, ống dây có nhiều vòng, lõi bằng thép.

B. Cường độ dòng điện qua ống dây lớn, ống dây có nhiều vòng, lõi bằng sắt non.

C. Cường độ dòng điện qua ống dây lớn, ống dây ít vòng, lõi bằng sắt non.

D. Cường độ dòng điện qua ống dây nhỏ, ống dây ít vòng, lõi bằng thép.

Câu 9: Ampe kế điện từ loại đơn giản gồm một ống dây D và một tấm sắt S đặt gần một đầu ống dây. Tấm sắt S gắn liền với kim chỉ thị K có thể quay quanh trục O. Khi có dòng điện đi qua ống dây thì kim điện kế:

A. Kim chỉ thị không dao động.

B. Không xác định được kim chỉ thị có bị lệch hay đứng yên không dao động.

C. Kim chỉ thị dao động và chỉ giá trị của dòng điện qua tấm sắt S.

D. Kim chỉ thị bị kéo lệch và chỉ giá trị của dòng điện qua dây D trên bảng chỉ thị.

Câu 10: Trong bệnh viện, làm thế nào mà các bác sĩ phẫu thuật có thể lấy các mạt sắt nhỏ li ti ra khỏi mắt của bệnh nhân ? Hãy tìm hiểu và chọn cách làm đúng trong các cách làm sau:

A. Dùng nam châm

B. Dùng một viên pin còn tốt

C. Dùng panh

D. Dùng kìm
